| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GDTS |

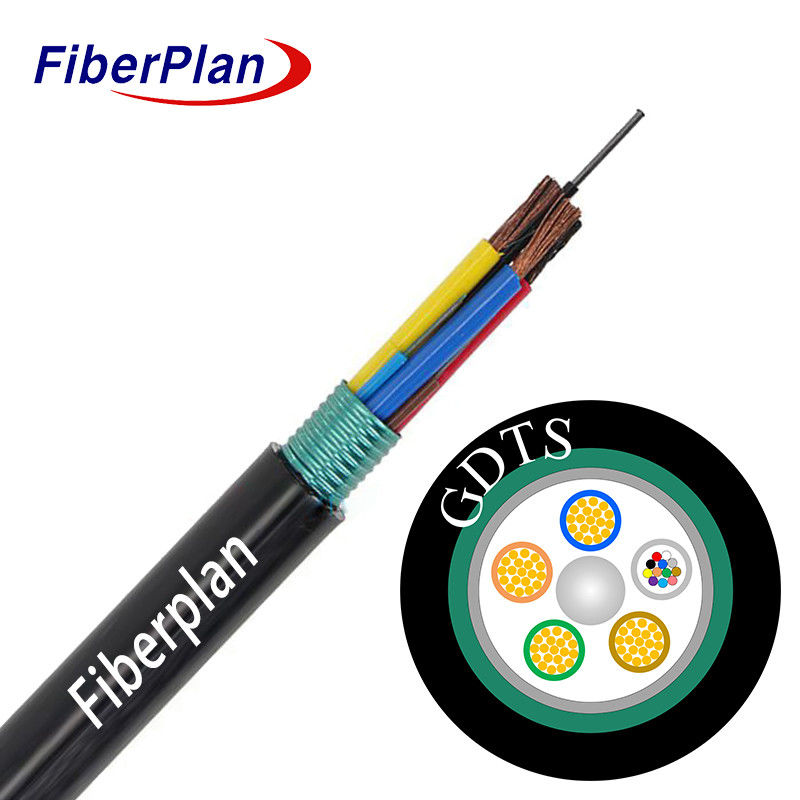

Włókno optyczne fotoelektryczne złożone ze stali
Opis
Kabel światłowodowy z kompozytu fotoelektrycznego lub hybrydowy kabel światłowodowy łączy zarówno światłowód, jak i energię
Wykorzystanie urządzeń do transmisji w jednej jednostce eliminuje konieczność podłączania urządzeń do sieci elektrycznej.
Kabel GDVV łączy w sobie transmisję optyczną i zasilanie miedzi.
kable, obejmujące dostęp szerokopasmowy, zasilanie urządzeń i przejrzysty transport energii elektrycznej
System ten umożliwia efektywne raportowanie i ładowanie zużycia energii elektrycznej, rozwiązując wiele problemów związanych z łącznością
Zmiany w systematycznym trybie.
Zastosowanie
1 Zaprojektowane do dystrybucji na zewnątrz, zapewniające solidność i niezawodność w różnych warunkach środowiskowych.
2 Doskonale nadaje się do systemów przesyłowych energii trunkowej, optymalizując dostarczanie energii na duże odległości.
3 Specjalnie dostosowane do projektów monitorowania bezpieczeństwa, oferujące niezawodną łączność i przesyłanie danych
do zastosowań w zakresie nadzoru.
Charakterystyka
1 Kable kompozytowe do przesyłu energii elektrycznej i sygnałów ułatwiają scentralizowane monitorowanie i konserwację,
w szczególności dla mocy urządzeń, zwiększając efektywność operacyjną.
2 Ma na celu zminimalizowanie złożoności i wysiłków związanych z koordynacją i utrzymaniem systemów zasilania, zwiększenie
ogólnej efektywności.
3 Wyższa ochrona ultrafioletowa zapewniona przez powłokę PE zapewnia trwałość kabla w środowiskach zewnętrznych,
ochrona przed szkodliwymi działaniami promieniowania UV.
Szczegóły dotyczące struktury
| Włókna SM | G652D | ||||||
| Rodzaj włókna | G652D | Błąd koncentryczności | ≤ 1 mm | ||||
| MFD | 80,7 ‰ 9,7 mm | Nieokrągłość powłoki | ≤ 2% | ||||
| Średnica okładzin | 125±2um | Kolor włókien | częstotliwości | ||||
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Kty | 4 (24F) | Włókno pre-rury | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Włókna miedziane | Kty | 0.6mm2*2 | |||||
| Członek centralnej siły | Materiał | FRP | Średnica | 20,0 mm | |||
| System blokowania wody | Materiał | Taśma wodoblokowa | |||||
| Obudowa zewnętrzna | Materiał | PE | Kolor | Czarne | |||
| Średnica | 9.2±0.2mm (24F) | Gęstość | 10,6±0,1 mm | ||||
| 100,8±0,2 mm (72F) | |||||||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 600N | |||||
| Krótkoterminowe (n) | 1500 N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 300N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura pracy | -20°C+70°C | ||||||
Wydajność włókien
| Atenuacja włókien | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
