Rysunek 8 Kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTC8Y |

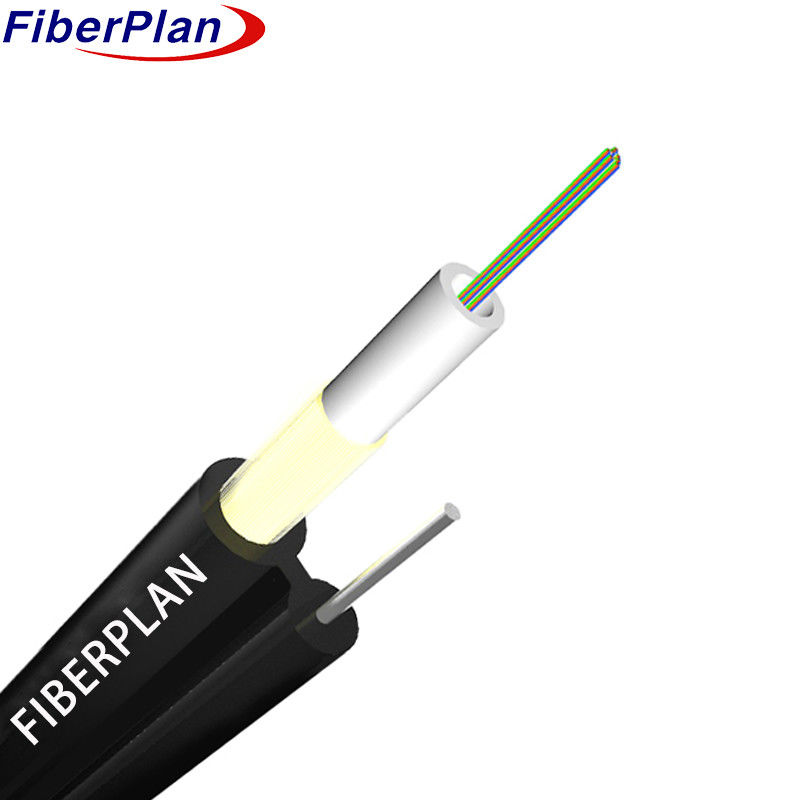

Samonaprzepuszczalny kabel optyczny GYXTC8Y z przędzą aramidową
Opis
Włókna umieszczane są w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu, wypełnionej wodoodpornym
Dodatkowo, Kevlar jest wbudowany w zewnętrzną kurtkę.
Drutów służących jako elementy nośne, jest sfinalizowany z osłoną PE w celu utworzenia struktury figury 8.
Zastosowanie
Niniejsza specyfikacja określa podstawowe kryteria dla samonośnego kabla optycznego Centrum Rury
zaprojektowane do instalacji powietrznych, w szczególności do użytku powietrznego.
Charakterystyka
1 Siła niemetalowa zapewnia wyjątkowe zdolności anty-elektromagnetyczne.
2 Wykazana luźna konstrukcja rur zapewnia niezawodną pracę.
3 Wyjątkowa odporność mechaniczna i środowiskowa.
4 Wyższa elastyczność i możliwość gięcia.
5 Ma kompaktową średnicę zewnętrzną, lekką wagę i łatwą instalację.
6 Wzmocnienie kablem Kevlar znacznie zwiększa jego wytrzymałość.
Szczegóły dotyczące konstrukcji kabli
| Specyfikacja | Szczegóły |
|---|---|
| Liczba włókien | Od 1 do 12 rdzeni |
| Materiał z luźnej rury | PBT |
| Średnica rurki luźnej | 30,0 mm ± 0,2 mm |
| Samopowietrzna średnica drutu stalowego | 10,6 mm |
| Całkowita średnica kabla | 40,0 mm × 6,0 mm |
| Waga kabla na kilometr | 45 kg/km |
Kolor włókien
|
Liczba rdzeni 8 na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa |
Kable Charakterystyka mechaniczna
| Rdzeń | Średnica kabla | masę | |||||
| 1 ~ 12 | 4.0 x 6.0 | 45 kg/km | |||||
| Zakres temperatury | -40+70 | - Nie, nie. | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 700 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 1200 | |||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Temperatura instalacji ((°C) | -20 ~ +60 | ||||||
| Temperatura przechowywania ((°C) | -40 ~ +70 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.3 | 9.2+/-0.3 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.6 | 10.4+/-0.6 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczna otwórka (NA) | - Nie, nie. | - Nie, nie. | 0.200+/ - 0.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w długości i punkcie włókna | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Parametry | Jednostka | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| Przerwanie | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Współczynnik rozproszenia odwrotnego różnicy | dB/km | ≤ 0.01 | ≤ 0.01 | - | - | - |
| Średnica rdzenia | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Średnica okładzin | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Średnica powłoki | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Błąd koncentryczności powłoki/obłoki | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Wkręcenie (promień) | μm | ≤ 4 | ≤ 4 | - | - | - |
