| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | FTTH |
Włókno do domu kablów powietrznych na zewnątrz ((Self Support FTTH)
Opis
Kabel FTTH umożliwia bezpośrednie połączenia z domami bez ograniczeń w zakresie szerokości pasma, długości fali lub przepustowości.

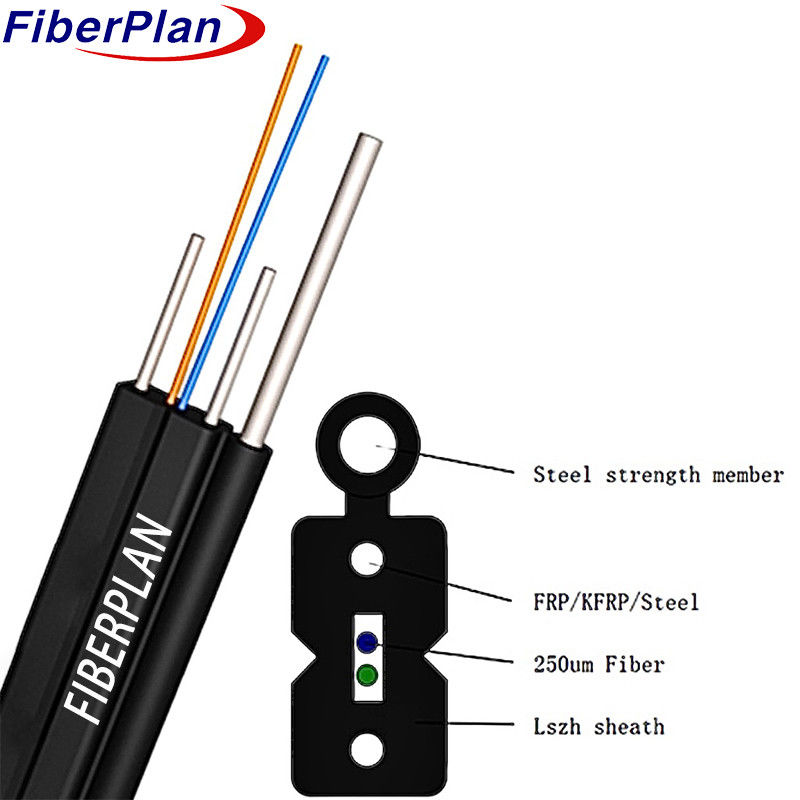

Jednostka światłowodowa jest umieszczona w środku kabla.
Następnie przewody są umieszczane po obu stronach, uzupełnione przez stalowy drut dla dodatkowej wytrzymałości.
wykończone czarną osłoną HDPE, zapewniającą trwałość i ochronę dla bezproblemowej łączności w domu
instalacji.
Zastosowanie
Kabel jest zaprojektowany na poziomie zewnętrznym i do rozmieszczenia pionowego, co czyni go odpowiednim do podłączenia do
Podtrzymuje komunikację sieciową na duże odległości i lokalną, zapewniając wszechstronność
i niezawodność dla różnych zastosowań.
Charakterystyka
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 1 ~ 24 rdzenia | |||||||
| członek siły | Materiał | Włókno stalowe ocynkowane/FRP/KFRP | ||||||
| średnica | 2*(0,5~0,8 mm | |||||||
| Samopokrycie przewodu Messenger | Materiał | Włókna stalowe ocynkowane | ||||||
| średnica | 10,0 mm | |||||||
| Obudowa zewnętrzna | materiał | LSZH | ||||||
| średnica | 10,8±0,2 mm | |||||||
| Rozmiar kabla (wysokość * szerokość) | 2.0 ((±0,1) mm × 5.2 ((±0,2) mm | |||||||
| Gęstość obudowy kabla | Max. 0,8 mm/min. 0,4 mm | |||||||
| Gęstość obudowy posłańca | 00,5-0,7 mm | |||||||
| Waga kable | 1 ~ 2 rdzenia | 180,2 kg | ||||||
| 4 ~ 6 rdzeni | 18.5 kg | |||||||
| 8 ~ 24 rdzenia | 540,0 kg | |||||||
Kable Charakterystyka mechaniczna
| Pozycje | Opis | ||||||
| Zakres temperatury instalacji ((°C) | -20+60 | ||||||
| Temperatura eksploatacji i transportu ((°C) | -40+70 | ||||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 15D | |||||
| Zgięcie min Promień ((mm) |
Krótkoterminowe | 30D | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 300 | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 600 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 2200 | |||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
