Rysunek 8 Kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTC8A |

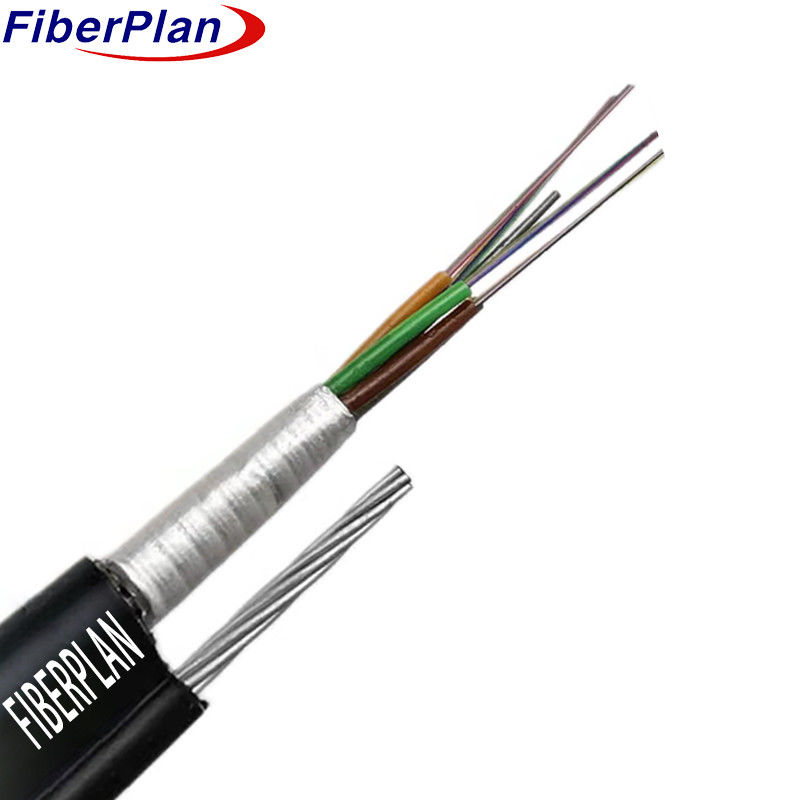

GYFTC8A 24 rdzeń wzmocniony galwanizowanym drutem stalowym
Opis
Kabel składa się z włókien o długości 250 μm umieszczonych w wysokiej wytrzymałości rurki z tworzyw sztucznych wypełnionych substancją wodoodporną.
Rury te, wypełnione wodoodpornością w celu kompaktowej i wzdłużnej blokady wody, są następnie zamknięte w aluminium.
Ta sekcja, wraz z przewodami podtrzymującymi, jest zamknięta w polietylenowej osłonie (PE), tworząc postać
8 struktury.
Zastosowanie
1 Zaprojektowany do stosowania na zewnątrz, zapewniając trwałość w różnych warunkach.
2 Wspiera zarówno komunikację sieciową na duże odległości, jak i lokalną.
Charakterystyka
1 Minimalizowana dyspersja i tłumienie dla lepszej jakości sygnału.
2 Precyzyjnie zaprojektowane z kontrolowaną długością włókien i wyraźnym wiązaniem dla wyjątkowych mechanicznych i
odporność środowiskowa.
3 Silne możliwości przeciwdziałania interferencji elektromagnetycznej.
4 Kompaktny, lekki, samodzielnie podnoszący się projekt umożliwiający łatwą instalację.
Szczegóły dotyczące struktury
| Liczba włókien | 12F | ||||||
| Włókna SM | Rodzaj włókna | G652D |
koncentracja rdzenia błędy trójmiastowe |
≤ 0,5um | |||
| MFD | 80,6 ‰ 9,8 mm | okładziny nieokrągłość |
≤ 0,68% | ||||
| Średnica okładzin | 125±0,7um | Kolor włókien | 12 kolorów |
||||
| Luźny bufor | Materiał | PBT | Kolor | 3 kolory | |||
| Średnica | 20,0±0,04 mm | Gęstość | 00,4±0,04 mm | ||||
| Włókna wypełniające | Materiał | PP | Kolor | biały | |||
| Średnica | 2.0 | Kty | 2 | ||||
| Członek siły | Średnica | FRP | Średnica | Φ2,0 mm | |||
| Włókna samodzielne | Średnica | Włókna z stali ocynkowanej | Średnica | 1.2*7-3.6mm | |||
| Galuś | Gęstość | 2X2,5 ((±0,4) mm | |||||
| System blokowania wody | Średnica | taśma blokowania wody | |||||
| Zbroja | Średnica | Taśma aluminiowa | |||||
| Wyjściowa osłona | Średnica | PE | Kolor | Blokada | |||
| Średnica | 6.6 ((± 0,2) mm × 11,5 ((± 0,4) mm | Gęstość | 20,0±0,05 mm | ||||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Max, proszę. | 5000N | |||||
| obciążenie tłoczeniowym | Max, proszę. | 1000N/100mm | |||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura | -20°C+70°C | ||||||
Wydajność włókien
| Styl włókienny | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zmniejszenie | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Średnica okładzin | - Tak. | 125±0.7 | 125±0.7 | 125±0.7 | ||||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Średnica powłoki | - Tak. | 243±5 | 243±5 | 243±5 | ||||
