Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV
  • Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV
  • Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV
Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV

Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV

Miejsce pochodzenia Chiny
Nazwa handlowa Fiberplan
Orzecznictwo ISO 9001; TÜV certificate
Numer modelu Kabel dupleksowy GJFJBV
Szczegóły produktu
Rodzaj kabla:
Dupleks
Średnica włókna:
9/125 μm (jednomodowy), 50/125 μm lub 62,5/125 μm (wielomodowy)
kolor kurtki:
Żółty
Liczba włókien:
2
Promień gięcia:
10x średnica kabla
Temperatura przechowywania:
-40°C do +70°C
Ciasna średnica bufora:
0,9 mm
Strata wtrąceniowa:
<0,3dB
Materiał kurtki:
PVC
Wytrzymałość na rozciąganie:
100N
Długość fali:
1310/1550 nm
Podkreślić:

Jednorazowy kabel wielofunkcyjny

,

Włóczno z kablem dupleksem

,

Kabel światłowodowy wewnętrzny GJFJBV

Warunki płatności i wysyłki
Minimalne zamówienie
1km
Cena
negotiable
Szczegóły pakowania
Drewniany bęben
Czas dostawy
5 ~ 8 dni roboczych
Zasady płatności
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
5000 km miesięcznie
Opis produktu
Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable (GJFJBV)

Opis
Ten opancerzony kabel wewnętrzny Flat Twin Duplex wykorzystuje 900μm lub 600μm opóźniającego ogień cienkie włókno buforowe jako
Włókno buforowe jest wzmocnione warstwą drutu stalowego i przędzy aramidowej
Zespół ten jest następnie wytłaczany warstwą materiału PVC lub LSZH, aby działać
Kabel jest wykończony warstwą płaskiego płaszcza PVC lub LSZH, zapewniając zewnętrzną osłonę z
Niski poziom dymu, zero halogenów i właściwości opóźniające płomień.

Zastosowanie

  1. 1 Rozdzielanie w pomieszczeniach: Kabel ten, przeznaczony do dystrybucji w pomieszczeniach, nadaje się do komunikacji w budynkach.

  2. 2 Zastosowanie: Idealne do stosowania jako zestaw, bezproblemowo łączący się z sprzętem komunikacyjnym w celu zapewnienia niezawodnego

  3. wydajności.

  4. 3 Kompatybilność z sprzętem komunikacyjnym: dostosowane do wymagań sprzętu komunikacyjnego,

  5. zapewnienie odpowiedniej i skutecznej obsługi.

  6. 4 Łatwość montażu: Kabel, zaprojektowany z myślą o łatwej instalacji, może być wygodnie ustawiony, zapewniając

  7. Proces prowadzenia różnych aplikacji komunikacyjnych.


Charakterystyka

* Konfiguracja płaskich bliźniaków z dwoma pojedynczymi włóknami: Kabel składa się z płaskich bliźniaków:

z dwóch pojedynczych włókien jako podstawowej jednostki.

* 0,6 Tight Buffer z Kevlar Yarn i Steel Armored: Każde pojedyncze włókno jest wyposażone w 0,6 Tight Buffer,

wzmocnione przędzą Kevlara i stalowym pancerzem dla solidnej ochrony.

* Elastyczny lub niezależny członek wytrzymałości w zewnętrznej osłonie: zewnętrzna osłona kabla charakteryzuje się elastycznością

lub niezależnego członka sił, zapewniającego dodatkowe wsparcie i zdolność adaptacyjną.

* Doskonała wydajność mechaniczna i środowiskowa: zaprojektowana z myślą o wyższej wydajności mechanicznej i środowiskowej

wydajność, kabel jest zaprojektowany tak, aby wytrzymać różne warunki przy jednoczesnym zachowaniu niezawodnej funkcjonalności.

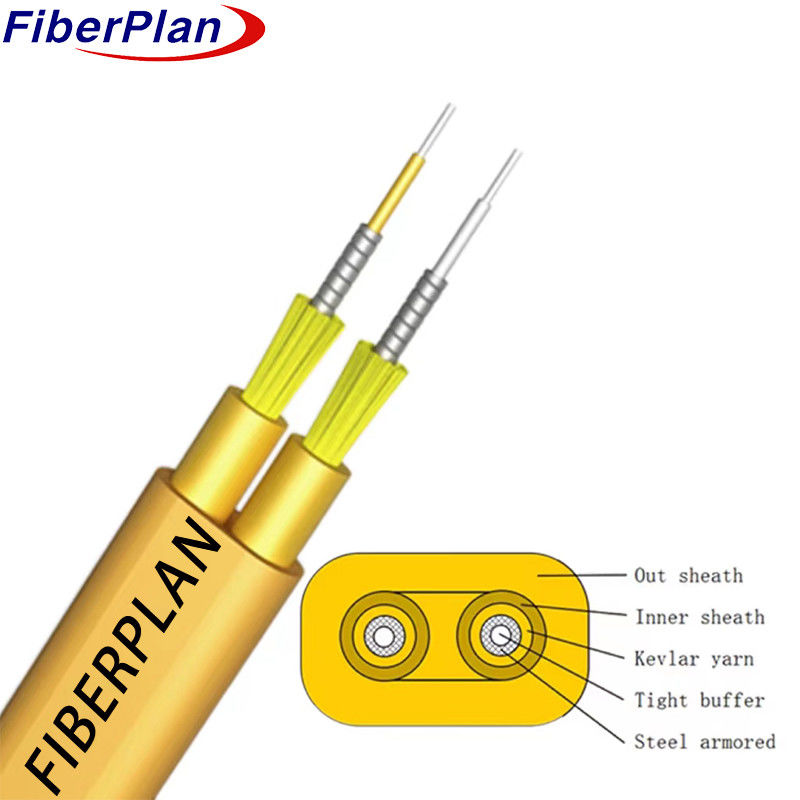

Szczegóły dotyczące konstrukcji kabli

Parametry techniczne
Wyjściowa średnica ((MM) 3.0x5.0 Waga ((Kg) 95
Temperatura przechowywania ((°C) -20 ~ +60
Min. promienie zgięcia ((mm) Długoterminowe 10D
Zgięcie min
Promień ((mm)		 Krótkoterminowe 20D
Min dopuszczalne
Wytrzymałość na rozciąganie ((N)		 Długoterminowe 300
Min dopuszczalne
Wytrzymałość na rozciąganie ((N)		 Krótkoterminowe 1000
Obciążenie tłoczeniowe (N/100 mm) Długoterminowe 500
Obciążenie tłoczeniowe (N/100 mm) krótkoterminowe 1000



Standardowy kolor włókien i rur

Standardowa identyfikacja koloru
Nie, nie, nie. 1 2
Kolor Żółty Biały



Charakterystyka włókna

Styl włókienny Jednostka SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
stan nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
osłabienie dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Nie, nie. - Nie, nie.
Depresja 1550 nm Ps/(nm*km) - Nie, nie. ≤ 18 - Nie, nie. - Nie, nie. Depresja
1625 nm Ps/(nm*km) - Nie, nie. ≤ 22 - Nie, nie. - Nie, nie. 　
Szerokość pasma 850 nm MHZ.KM - Nie, nie. - Nie, nie. ¥400 ¥160 Szerokość pasma
1300 nm MHZ.KM - Nie, nie. - Nie, nie. ¥800 ¥500 　
Zerowa długość fali rozproszenia nm 1300-1324 ¥1302,
≤1322		 - Nie, nie. - Nie, nie. 1295 zł,
≤1320
Poziom zerowego nachylenia nm ≤ 0.092 ≤ 0.091 - Nie, nie. - Nie, nie. - Nie, nie.
PMD Maksymalna ilość włókien indywidualnych 　 ≤ 0.2 ≤ 0.2 - Nie, nie. - Nie, nie. ≤ 0.11
Wartość łącza projektowego PMD Ps (((nm2*km) ≤ 0.12 ≤ 0.08 - Nie, nie. - Nie, nie. - Nie, nie.
Długość fali odcięcia włókna λc nm ¥ 1180,
≤1330		 ¥1180,
≤1330		 - Nie, nie. - Nie, nie. - Nie, nie.
Długość fali kablowej λcc nm ≤ 1260 ≤ 1260 - Nie, nie. - Nie, nie. - Nie, nie.
MFD 1310 nm - Tak. 9.2+/-0.3 9.2+/-0.3 - Nie, nie. - Nie, nie. - Nie, nie.
1550 nm - Tak. 10.4+/-0.5 10.4+/-0.5 - Nie, nie. - Nie, nie. - Nie, nie.
Numeryczna otwórka (NA) 　 - Nie, nie. - Nie, nie. 0.200+/
- 0.013		 0.275+/-0.
013		 0.200+/-0
.013
Średnia stopnia dwukierunkowego
pomiaru)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Nieregularności w długości i punkcie włókna dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10





Brak ciągłości
Zwrotne rozproszenie różnicy
współczynnik		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Jednorodność tłumienia dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater rdzenia - Tak. 　 　 50 plus 1/1.0 62.5+/-2.3 50 plus 1/1.0
Średnica okładzin - Tak. 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Nieokrągłość powłoki % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Średnica powłoki - Tak. 242+/-5 242+/-5 242+/-5 242+/-5 242+/-5
Powierzchnia
błąd koncentryczny		 - Tak. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Nieokrągłość powłoki % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Błąd koncentryczności rdzenia/obudowy - Tak. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Kręgosłup (radiusz) - Tak. ≤ 4 ≤ 4 - Nie, nie. - Nie, nie. - Nie, nie.


Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV 0Kabel optyczny w pomieszczeniach zamkniętych o optymalnej konstrukcji GJFJBV 1

Znaków:

Jednorazowy kabel wielofunkcyjny,

Włóczno z kablem dupleksem,

Kabel światłowodowy wewnętrzny GJFJBV
