Wewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GJFPV |

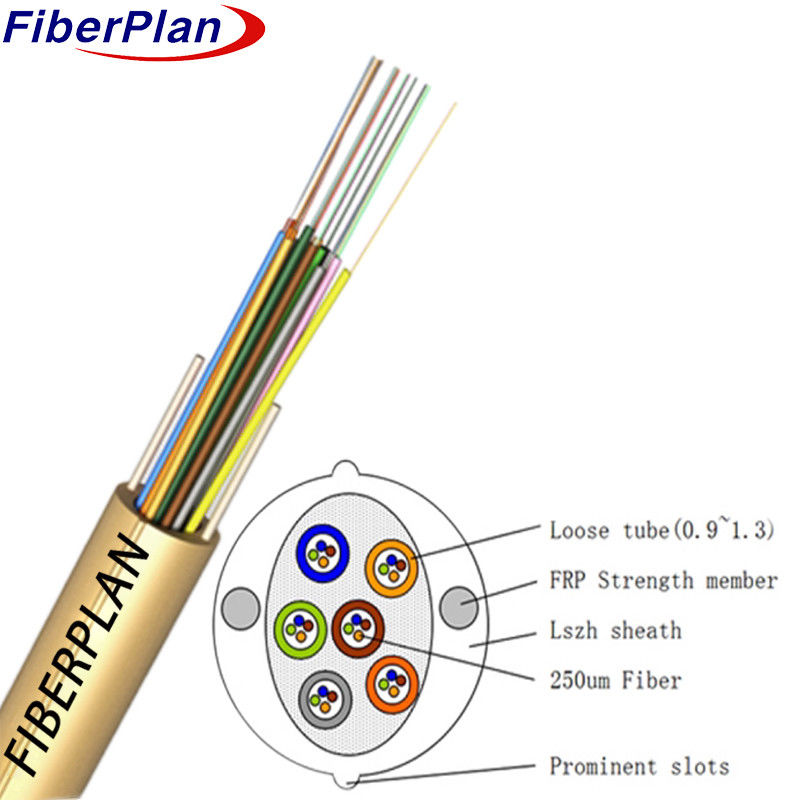

Równoległe FRP wzmocnienie cienkiego buforu kablu światłowodowego wewnętrznego
Opis
Kabel ten składa się z wielu włókien w jednej luźnej powłoki rur, zabezpieczonej przeciwpożarowym
obudowa z zerową zawartością halogenów (LSZH) lub alternatywną obudowę zewnętrzną.
elementy są umieszczone po obu stronach osłony, zapewniając dodatkowe wsparcie konstrukcyjne.
Zastosowanie
Kabel ten został zaprojektowany tak, aby umożliwić ciągły dostęp do włókien przez osłony bez konieczności
łącząc się z klientami.
Charakterystyka
1 Kabel zawiera luźne włókna rur w swojej konstrukcji.
2 Po obu stronach osłony umieszczone są dwa równoległe elementy z tworzyw sztucznych wzmocnionych włóknami.
3 Wyposażone w oznakowanie otwierające obudowę zewnętrzną, umożliwiające łatwą identyfikację i dostęp.
4 Rdzeń kabla jest pokryty osłonami LSZH (Low Smoke, Zero Halogen), co zwiększa bezpieczeństwo i
względy środowiskowe.
Standardowy kolor włókien
Kolor poszczególnych włókien musi być zgodny z poniższą tabelą:
| Standardowa identyfikacja koloru | ||||||||
| Nie, nie, nie. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | szary | Biały | ||
| Nie, nie, nie. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Kolor | Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | ||
Kolor kabli: żółty
Kolor okładki kablowej: żółty.
Kable Charakterystyka mechaniczna
| Pozycja | |||||||
| 48 rdzeni | 10 | 780,00 kg/km | |||||
| 72 rdzeni | 11.5 | 900,00 kg/km | |||||
| 96 rdzeni | 12.5 | 1150,00 kg/km | |||||
| 144 rdzeni | 14.5 | 1350,00 kg/km | |||||
| Temperatura przechowywania ((°C) | -20+60 | ||||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień ((mm) |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 1000 | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 2000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 2000 | |||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
