Wewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GJFJH |

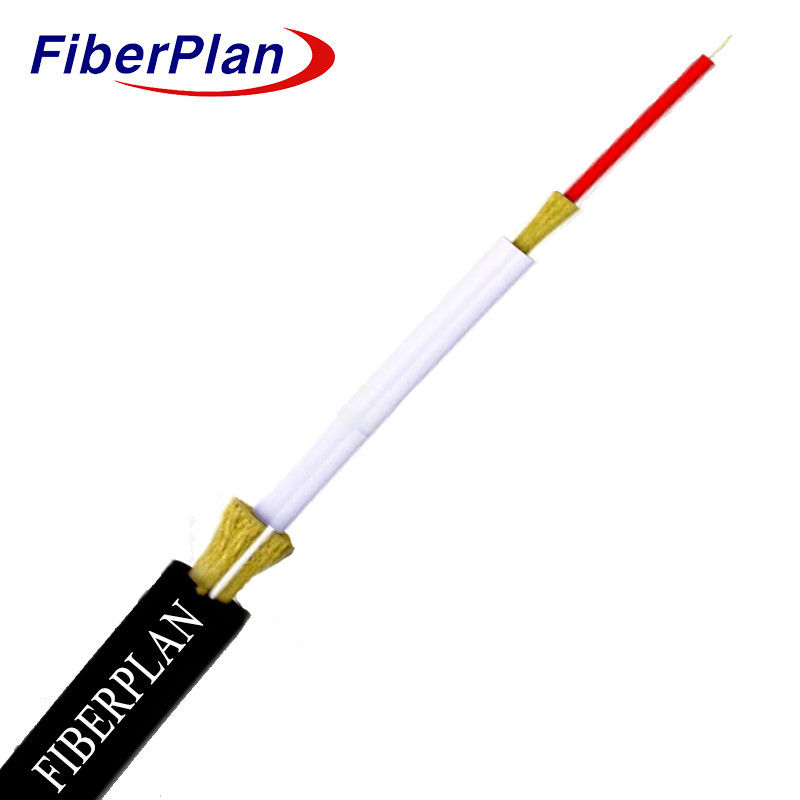

Wysokiej wytrzymałości członek z przędzy Kevlar, płomienioodporna kurtka Simplex elastyczna
Kabel światłowodowy
Opis
Kabel PTO wewnętrzny i zewnętrzny
France telecom
Zastosowanie
* Idealne do dystrybucji w pomieszczeniach i na zewnątrz.
* Możliwość budowy bez konieczności wyłączenia zasilania.
* Zaprojektowany do wygodnej instalacji i przyjaznej obsłudze.
Charakterystyka
1 Wysokiej wytrzymałości element z przędzy Kevlar, lekki dla większej trwałości.
2 Wysoko zintegrowana konstrukcja taśmy włóknistej, promująca efektywną integrację.
3 Odporna na ogień kurtka zapewnia bezpieczeństwo.
4 Komponent FRP (Fiber Reinforced Plastic) dodaje siły i elastyczności konstrukcji kabla.
Szczegóły dotyczące konstrukcji kabli
| Materiał | Gęstość (mm) | OD ((mm) | ||||||||||
| Ciężki bufor | 0.9 simplex G657A1 ściśle buforowany LSZH biały | 0.3+/- 0.03 | 0.9+/- 0.05 | |||||||||
| Wewnętrzna osłona | LSZH | DW9023N-HT06 biały D9113 | 0.6+/- 0.01 | 3.0+/- 0.1 | ||||||||
| Przędza aramidowa | DuPont 800D*7 sztuk | / | / | |||||||||
| Obudowa zewnętrzna | PE | PEA1 | 1.35+/- 0.1 | 6.5+/- 0.1 | ||||||||
| Ripcord | (1110*3) * 2 sztuk czerwone | / | / | |||||||||
| FRP | Ø1,0*2 sztuk | / | 1.0 | |||||||||
| Przędza aramidowa | DuPont 800D*22 sztuk | / | / | |||||||||
Mechaniczne i charakterystyczne cechy kabli
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 200 N | |||||
| Krótkoterminowe (n) | 400N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe (N/100 mm) | 500N/100mm | |||||
| Krótkoterminowe (N/100 mm) | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny (mm) | 20D | |||||
| Statyczny (mm) | 10D | ||||||
| Temperatura | -20°C+70°C | ||||||
| Członek siły | Włókiennicze | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps ((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczna otwórka (NA) | - Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
