| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTY53 |

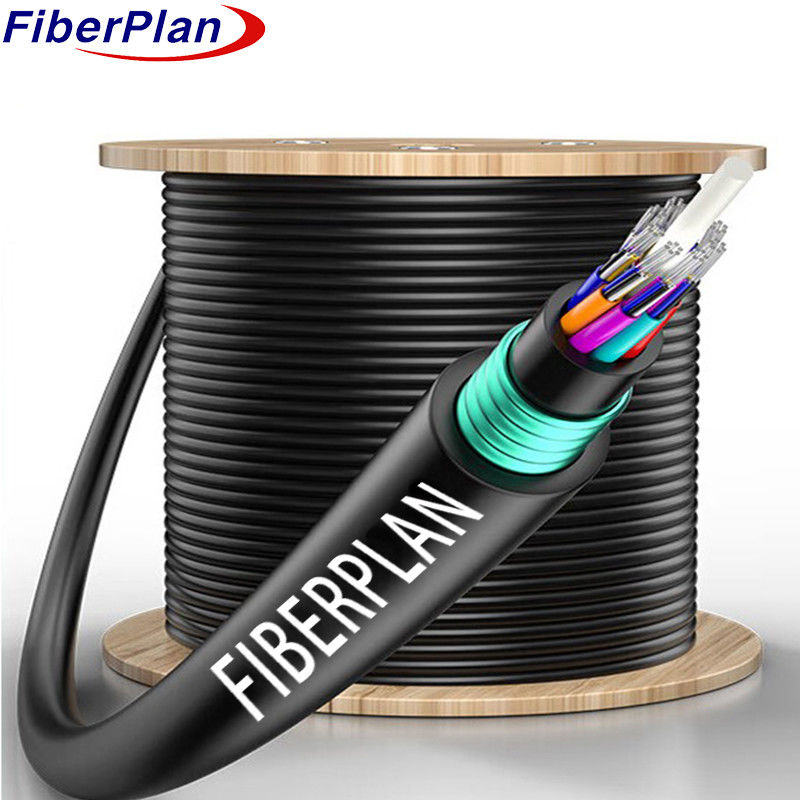

Bezpośrednie pogrzeb GYFTY53 przewód 6 pręty Cable optyczne opancerzone włókna przeciw gryzoni
Opis
Projekt kabla składa się z włókien umieszczonych w elastycznej rurze z tworzywa sztucznego o wysokiej wytrzymałości, wypełnionej
W jądrze, włókno wzmocnione plastiku (FRP), czasami powleczone z polietylu
w przypadku większej liczby włókien, pełni rolę elementu o wytrzymałości dielektrycznej.
W celu zabezpieczenia przed wejściem wody, rdzeń kabla jest wypełniony
Następnie wzdłużnie umieszcza się warstwę PSP
nałożony na wewnętrzną osłonę, uzupełniając kabel ochronną obudową PE.
Zastosowanie
★ Zbudowany do dystrybucji na zewnątrz i bezpośredniego pochowania, zapewniając odporność w różnych środowiskach.
★ Optymalizowane do systemów przesyłu energii trunkowej, zwiększające wydajność transferu energii.
★ Idealny do dostępu i sieci lokalnych w obszarach o wysokiej interferencji elektromagnetycznej, zapewniając niezawodną łączność w trudnych warunkach.
Charakterystyka
★ Silne właściwości mechaniczne i odporność na różne temperatury.
★ Odporna na hydrolizę, wytrzymała, luźna konstrukcja rur.
★ Specjalistyczny środek do wypełniania rur do ochrony krytycznych włókien.
★ Zbilansowana odporność na rozdrabnianie i elastyczność do wszechstronnego użytkowania.
★ Całkowite wypełnienie rdzenia kabla z luźną mieszaniną wypełniającą rurę.
★ Warstwa PSP zwiększa odporność na wilgoć, zwiększając ogólną ochronę.
Szczegóły dotyczące struktury
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Włókno wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Średnica rur luźnej (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica wewnętrzna osłony (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Średnica zewnętrzna (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Grubość średnicy wyjściowej (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Wypełnianie rur | Materiał | Związek wypełniający | |||||
| Członek centralnej siły | Materiał | FRP | Średnica | 20,0 mm | |||
| System blokowania wody | Materiał | Taśma blokowa dla wody / żel wypełniający | |||||
| Sznurek rozrywający | Kty | 2 sztuk | Kolor | Biały | |||
| Wewnętrzna osłona | Materiał | PE | Kolor | Czarne | |||
| Zbroja | Materiał | Taśma z stali falistej | |||||
| Obudowa zewnętrzna | Materiał | PE | Kolor | Czarne | |||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 1000N | |||||
| Krótkoterminowe (n) | 3000N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 3000N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±3 | 242±3 | 242±3 | |||
