Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTY |

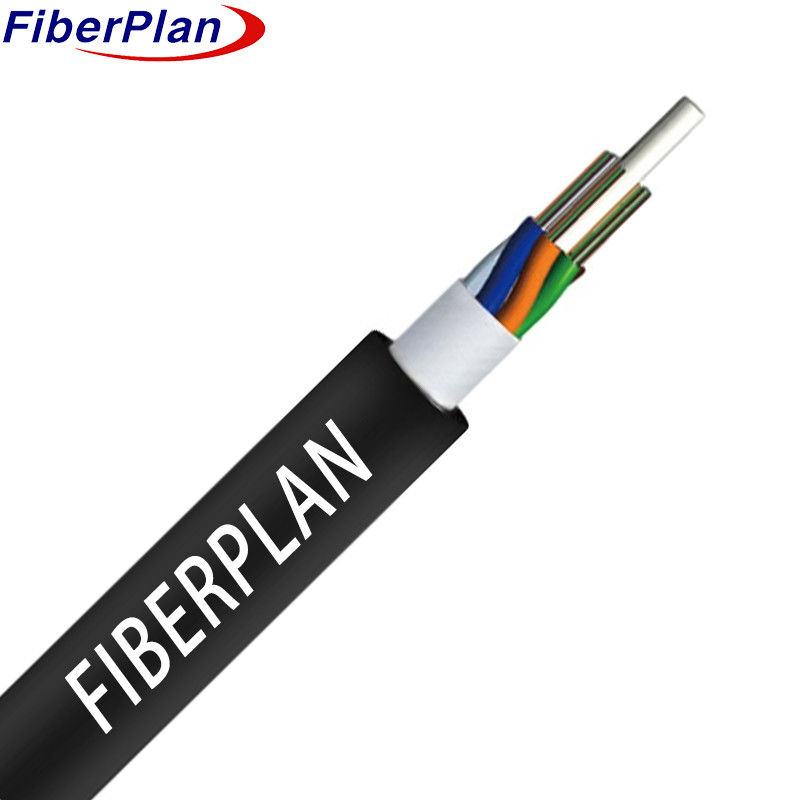

Kabel światłowodowy bez opancerzenia podarowany z taśmą zatykającą wodę
Opis
Węzły włókien znajdują się wewnątrz elastycznej rurki wykonanej ze solidnego tworzywa sztucznego.
Wewnątrz jądra znajduje się silny, niemetalowy kawałek zwany włóknistym tworzywem sztucznym.
Rury i wypełniacze są skręcone wokół tego środkowego elementu wytrzymałości, tworząc ciasne, okrągłe rdzeń.
Wykrywa się jądrze z wodoodporną taśmą, a wreszcie cały kabel pokrywa się powłoką PE do
ochronę.
Zastosowanie
1 Nadaje się do dystrybucji na zewnątrz.
2 Zaprojektowane do układów przesyłowych energii w tramwajach.
3 Idealne do sieci dostępowych i sieci lokalnych w obszarach o wysokiej interferencji elektromagnetycznej.
Charakterystyka
1 Wykazuje silną odporność mechaniczną i skutecznie radzi sobie ze zmianami temperatury.
2 Wyposażony w wysokiej wytrzymałości, odporną na hydrolizę, luźną rurę.
3 Wykorzystuje specjalistyczny związek wypełniający rurę, który zapewnia kluczową ochronę włókna.
4 Wykazuje odporność na kruszenie przy zachowaniu elastyczności.
5 W celu zapewnienia dodatkowej ochrony stosuje się mieszaninę wypełniającą luźną rurę.
Szczegóły dotyczące struktury
| Liczba włókien | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Numer rury | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numer pręta wypełniającego | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Średnica rury (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Gęstość rurki luźnej (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. średnica wyjściowa (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Gęstość płaszcza (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | ||||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | ||||
| Wypełnianie rur | Materiał | Związek wypełniający | ||||||
| Członek centralnej siły | Materiał | FRP | Średnica | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Warstwa | PE (tylko dla 96C -144C) | |||||||
| System blokowania wody | Materiał | taśma blokowania wody | ||||||
| Sznurek rozrywający | Rodzaj | 1110*2 | ||||||
| Wyjściowa osłona | Materiał | MDPE | Kolor | Czarne | ||||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 600N | ||||||
| Krótkoterminowe (n) | 1500 N | |||||||
| Obciążenie tłoczeniowym | Długoterminowe (N/100 mm) | 300N/100mm | ||||||
| Krótkoterminowe (N/100 mm) | 1000N/100mm | |||||||
| Promień gięcia | Dynamiczny (mm) | 20D | ||||||
| Statyczny (mm) | 10D | |||||||
| Temperatura przechowywania | -20°C+70°C | |||||||
| Temperatura instalacji | -10°C+60°C | |||||||
Wydajność włókien
| Styl włókienny | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zmniejszenie | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Średnica okładzin | - Tak. | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Średnica powłoki | - Tak. | 242±3 | 242±3 | 242±3 | ||||
