Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTW53 |

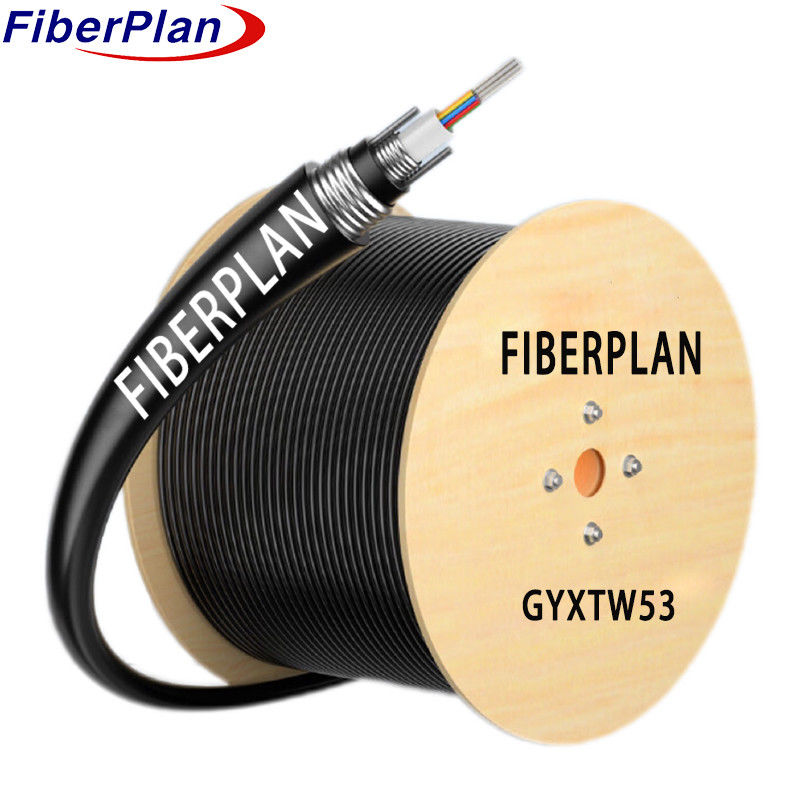

Podwójna taśma stalowa z opancerzeniem jednorurkowym, równoległe wzmocnienie stalowe GYXTW53
Opis
Włókna optyczne są rozmieszczone w luźnej rurze wykonanej z tworzyw sztucznych o wysokim modulu, który następnie jest
wypełnione złożeniem odpornym na wodę. Rurka jest owinięta warstwą taśmy stalowej falistej i
pomiędzy taśmą falistą a luźną rurą, aby utrzymać
kompaktowa i wodoszczelna struktura kabla. Równoległe druty stalowe umieszczone są po obu stronach taśmy stalowej
Kabel jest wykończony powłoką z polietylenu (PE), zapewniającą ogólną ochronę
i izolacji.
Zastosowanie
* Specjalnie zaprojektowany do dystrybucji na zewnątrz, kabel ten jest odpowiedni do różnych warunków środowiskowych.
* Różnorodny w zastosowaniach, nadaje się do instalacji za pomocą metod powietrznych, kanałowych i pogrzebowych, zapewniając elastyczność
w rozmieszczeniu.
* Kabel ten zapewnia niezawodną łączność sieciową zarówno na duże odległości, jak i w obszarze lokalnym.
rozwiązanie dla różnych wymagań związanych z łącznością.
Charakterystyka
* Kabel ten, wyposażony w równoległy element z stalowego drutu i wypełniacz do ochrony włókien rur, jest opancerzony taśmą stalową
dla zwiększonej trwałości.
* Dzięki doskonałej sprawności mechanicznej i środowiskowej zapewnia niezawodność w trudnych warunkach.
* Dzięki kompaktowej konstrukcji i lekkiej konstrukcji, kabel ten zapewnia praktyczność bez uszczerbku dla wytrzymałości.
* Prosta instalacja i prosta obsługa sprawiają, że jest to wydajny wybór dla różnych zastosowań.
Szczegóły dotyczące budowy kabli
| Liczba włókien | 2C-24C | ||||||
| Członek siły | Materiał | drut stalowy | Średnica | 00,8 mm | |||
| Rurka luźna | Materiał | PBT | Średnica | 2-16 rdzenia | 2.2 mm | ||
| 18-24 rdzenia | 20,8 mm | ||||||
| Wypełnianie rur | Mateial | Związek wypełniający | |||||
| System blokowania wody | Mateial | taśma blokowania wody | |||||
| Wewnętrzna osłona | Materiał | MDPE | Kolor | Czarne | |||
| Średnica | 70,6±0,1 mm | Gęstość | 10,5±0,2 mm | ||||
| Powierzchnia zewnętrzna | Materiał | MDPE | Kolor | Czarne | |||
| Średnica | 12.2±0,3 mm | Gęstość | 10,7±0,2 mm | ||||
Charakterystyka mechaniczna i środowiskowa kabli
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 600N | |||||
| Krótkoterminowe (n) | 1500 N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe (n) | 500N/mm | |||||
| Krótkoterminowe (n) | 1500N/mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Styl włókienny | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Średnica okładzin | - Tak. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | |||
