Wewnętrzny kabel światłowodowy
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | Kabel dupleksowy GJFJBV |
1 Rozdzielanie w pomieszczeniach: Kabel ten jest przeznaczony do zastosowań w pomieszczeniach wewnętrznych i ma na celu ułatwienie efektywnej komunikacji
w budynkach.
2 Kompatybilność z podwoziem: Dobrze nadaje się do stosowania jako podwoziem, bezproblemowo łączący się z urządzeniami komunikacyjnymi do
zapewniają niezawodną wydajność.
3 Nadaje się do urządzeń komunikacyjnych: specjalnie zaprojektowane do spełnienia wymagań urządzeń komunikacyjnych
W celu zapewnienia zgodności i skutecznego świadczenia usług.
4 Prosta instalacja: Kabel, zaprojektowany z myślą o łatwej instalacji, może być wygodnie ustawiony, zapewniając
prosty proces dla różnych aplikacji komunikacyjnych.

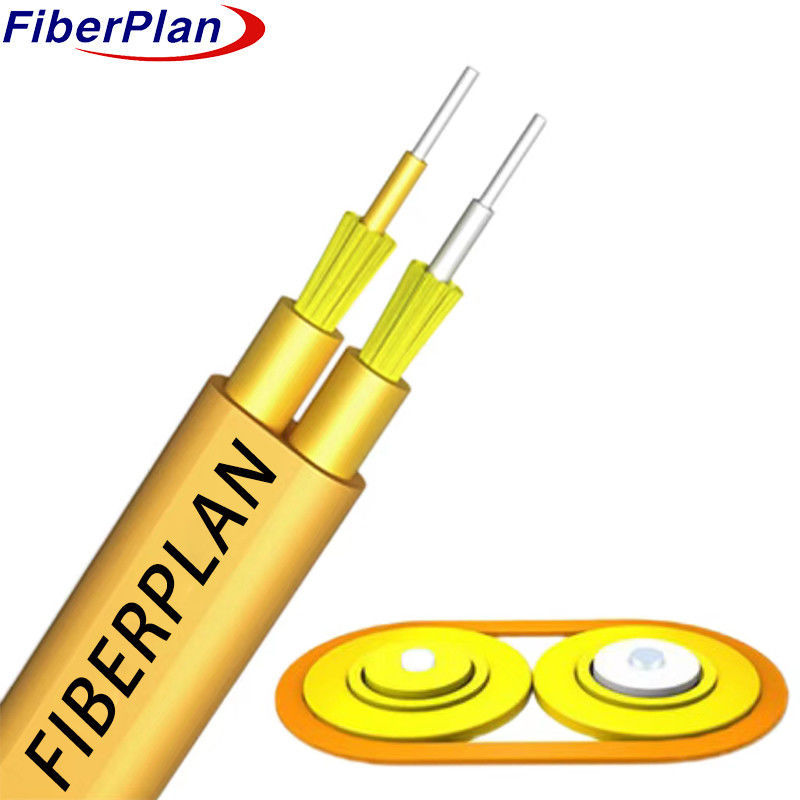

1 Konfiguracja płaskich bliźniaczek: kabel jest skonstruowany z dwóch pojedynczych włókien jako podstawowej jednostki, rozmieszczone w płaskim
konfiguracja bliźniacza do praktycznego użytku.
2 0,6 Tight Buffer with Kevlar Yarn: Każde pojedyncze włókno jest wyposażone w 0,6 Tight Buffer, wzmocnione Kevlarem
Przędza do zwiększenia trwałości i ochrony.
3 Elastyczny lub niezależny element wytrzymałości w zewnętrznej osłonie: zewnętrzna osłona kabla zawiera albo
elastyczność lub niezależny członek siły, zapewniający dodatkowe wsparcie i odporność.
4 Doskonała wydajność mechaniczna i środowiskowa: zaprojektowana z myślą o wyższej wydajności mechanicznej i środowiskowej
wydajność, kabel jest zaprojektowany tak, aby wytrzymać różne warunki przy jednoczesnym zachowaniu niezawodnej funkcjonalności.
Szczegóły dotyczące konstrukcji kabli
| Parametry techniczne: | |||||||
| Wyjściowa średnica ((MM) | 3.0x5.0 | Waga ((Kg) | 56 | ||||
| 3.2x5.6 | 68 | ||||||
| 5.0x8.0 | 87 | ||||||
| Temperatura przechowywania ((°C) | -20 ~ +60 | ||||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 300 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 800 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 500 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 1000 | |||||
Standardowy kolor włókien i rur
| Standardowa identyfikacja koloru | ||||||||
| Nie, nie, nie. | 1 | 2 | ||||||
| Kolor | Żółty | Biały | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
