Miejsce pochodzenia | Chiny |
Nazwa handlowa | Fiberplan |
Orzecznictwo | ISO 9001; TÜV certificate |
Numer modelu | GJFJV |
Kabel optyczny o ciasnym buforze dystrybucyjnym (GJFJV)
Opis

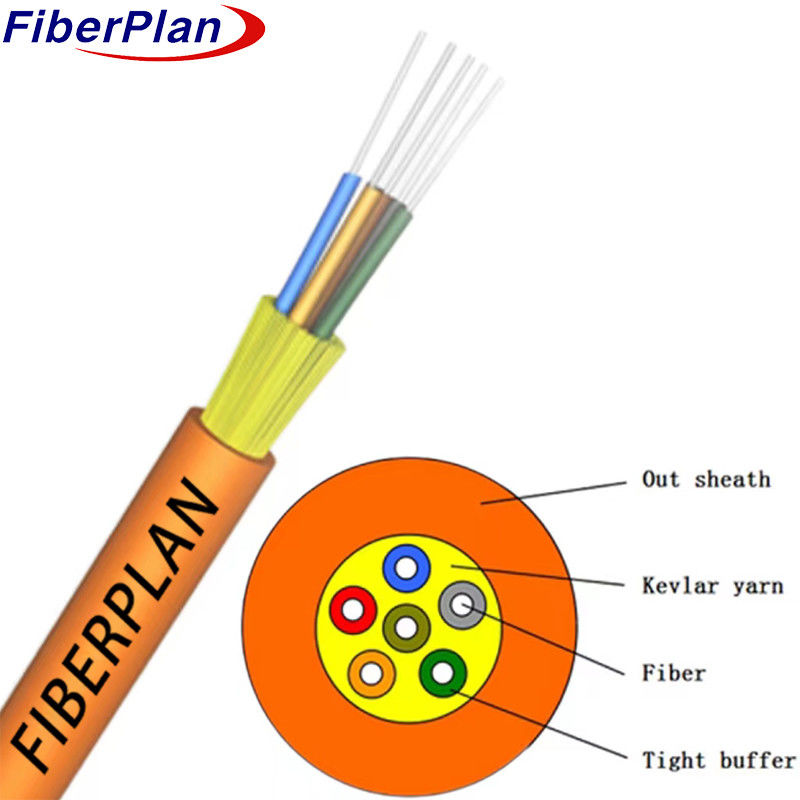

Kabel optyczny z ciasnym buforem dystrybucyjnym jest zaprojektowany z 2 do 24 rdzeniami, wykorzystującymi 900 μm lub 600 μm
płomień...Włókno buforowe jest wzmocnione
z warstwąPrzędza aramidowa stanowiąca element wytrzymałości, a kabel jest wykończony warstwą PVC
lub materiału LSZH jakokurtkę zewnętrzną w celu zapewnienia dodatkowej ochrony.
Zastosowanie
1 Płytki i sznurki do patchów zastosowanie: kabel ten jest powszechnie stosowany w tworzeniu sznurków i sznurków do patchów
przewody do łatowania,zapewnienie niezawodnej łączności w różnych instalacjach łączności optycznej.
2 Linie łączące urządzenia i połączenia optyczne: służy jako linie łączące urządzenia
i grakluczową rolę w połączeniach optycznych w pomieszczeniach łączności optycznej i dystrybucji optycznej
ramki.
3 Kabli wewnętrznych, przeznaczone specjalnie do dystrybucji: przeznaczone przede wszystkim do kabli wewnętrznych, szczególnie odpowiednie
do stosowaniajako kabel dystrybucyjny, zapewniający efektywną i zorganizowaną łączność w budynkach.
Charakterystyka
1 Robustna konstrukcja: wykazuje dobre właściwości mechaniczne i środowiskowe zapewniające niezawodną wydajność.
2 Odporność na płomień: spełnia odpowiednie normy dotyczące odporności na płomień, zapewniając bezpieczeństwo.
3 Zgodność z mechanizmem kurtki: cechy mechaniczne kurtki spełniają standardy branżowe w zakresie poprawy zgodności z normami.
trwałość.
4 Przystępne dla użytkownika: Miękkie, elastyczne, łatwe w układzie i splice, zaprojektowane do wygodnej instalacji.
5 Duża przepustowość transmisji: obsługuje znaczącą transmisję danych, spełniając wymagania nowoczesnej komunikacji
Dostosowalność spełnia różnorodne wymagania rynku i klientów.
Kable Charakterystyka mechaniczna
Pozycje | Średnica kabla | Waga | |||||
2 rdzenie | 40,0 mm | 220,00 kg/km | |||||
4 rdzenie | 40,0 mm | 220,00 kg/km | |||||
6 rdzeni | 40,0 mm | 230,00 kg/km | |||||
8 rdzeni | 50,0 mm | 270,00 kg/km | |||||
10 rdzeni | 5.5 mm | 300,00 kg/km | |||||
12 rdzeni | 60,0 mm | 350,00 kg/km | |||||
Temperatura przechowywania ((°C) | -20 ~ +60 | ||||||
Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
Zgięcie min Promień ((mm) |
Krótkoterminowe | 20D | |||||
Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 200 | |||||
Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 600 | |||||
Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 200 | |||||
Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 1000 |
Charakterystyka włókna
Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
Brak ciągłości | |||||||
Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
Średnica powłoki | - Tak. | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
