Wewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GJFJV |

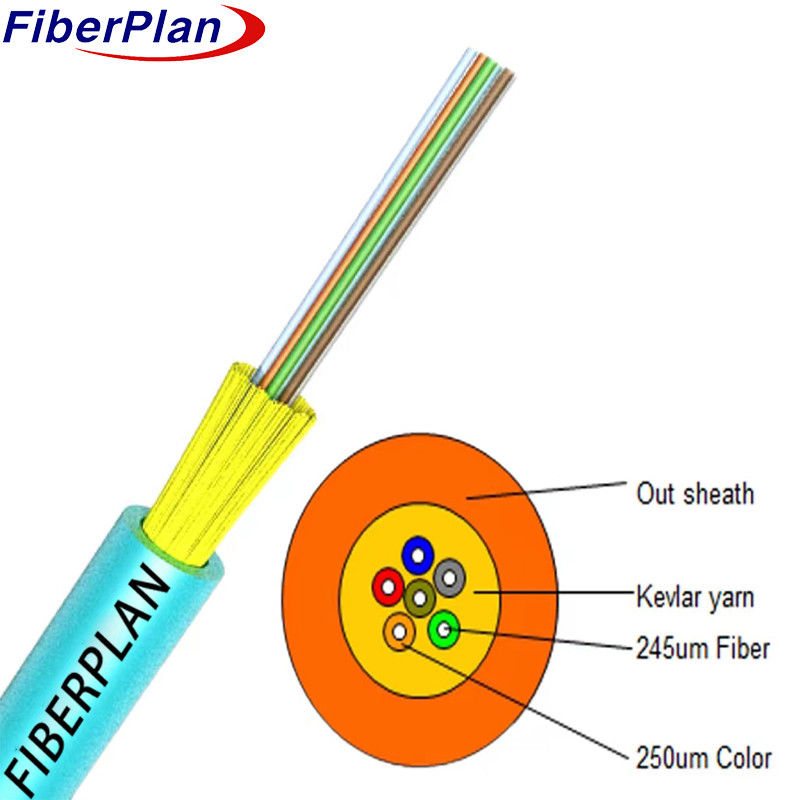

Mini Goły Kevlar Wzmocnienie Włókna Rozdział Kabel Włóknooptyczny
Opis
W środku rdzenia znajduje się nie-
Wykorzystuje się w tym celu elementy metalowe z tworzyw sztucznych wzmocnionych włóknami (FRP).
Aby zwiększyć ochronę i bezpieczeństwo, kabel jest wykończony kurtką
wykonana z PVC lub materiału LSZH (Low Smoke, Zero Halogen, Flame-retardant).
trwałość, elastyczność i zgodność z normami bezpieczeństwa dla zastosowań wewnątrz budynków.
Zastosowanie
1 Kabling w pomieszczeniach, zastosowania przełomowe: Specjalnie zaprojektowany do kablingu w pomieszczeniach, kabel ten jest odpowiedni do
scenariusze wyłamania, zapewniające niezawodną łączność w budynkach.
2 Płytka dla urządzeń komunikacyjnych: Funkcjonuje bezproblemowo jako płytka dla urządzeń komunikacyjnych,
zapewnienie skutecznych i niezawodnych połączeń.
3 Kompatybilność z sprzętem komunikacyjnym: dostosowane do wymagań sprzętu komunikacyjnego,
zapewnienie odpowiedniej i skutecznej obsługi.
4 Mini kabel wewnętrzny wszechstronny: wszechstronny i kompaktowy, służący jako mini kabel wewnętrzny wszechstronny, odpowiedni do
dla różnych potrzeb komunikacyjnych.
5 Kompatybilność z łącznikami MPO i MTP: Zaprojektowany do bezproblemowej pracy z łącznikami MPO i MTP, oferując
elastyczność i kompatybilność z różnymi typami złączy.
Charakterystyka
1 Idealny do dystrybucji w pomieszczeniach, nadaje się do tworzenia sznurków i sznurków.
2 Ma konstrukcję wielokablową z niezależnymi elementami wytrzymałościowymi.
3 Wykorzystuje środkowy element wytrzymałości niemetalowy dla trwałości.
4 Zwiększona wytrzymałość z zastosowaniem wysokiej wytrzymałości przędzy Kevlar.
Kable Charakterystyka mechaniczna
| Pozycje | Średnica kabla | Waga | |||||
| 24 rdzenia | 10 | 540,00 kg/km | |||||
| 48 rdzeni | 10 | 780,00 kg/km | |||||
| 72 rdzeni | 11.5 | 900,00 kg/km | |||||
| 96 rdzeni | 12.5 | 1150,00 kg/km | |||||
| 144 rdzeni | 14.5 | 1350,00 kg/km | |||||
| Temperatura przechowywania ((°C) | -20 ~ +60 | ||||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 1000 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 2000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 2000 | |||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.8 | 10.4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
