Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTW |

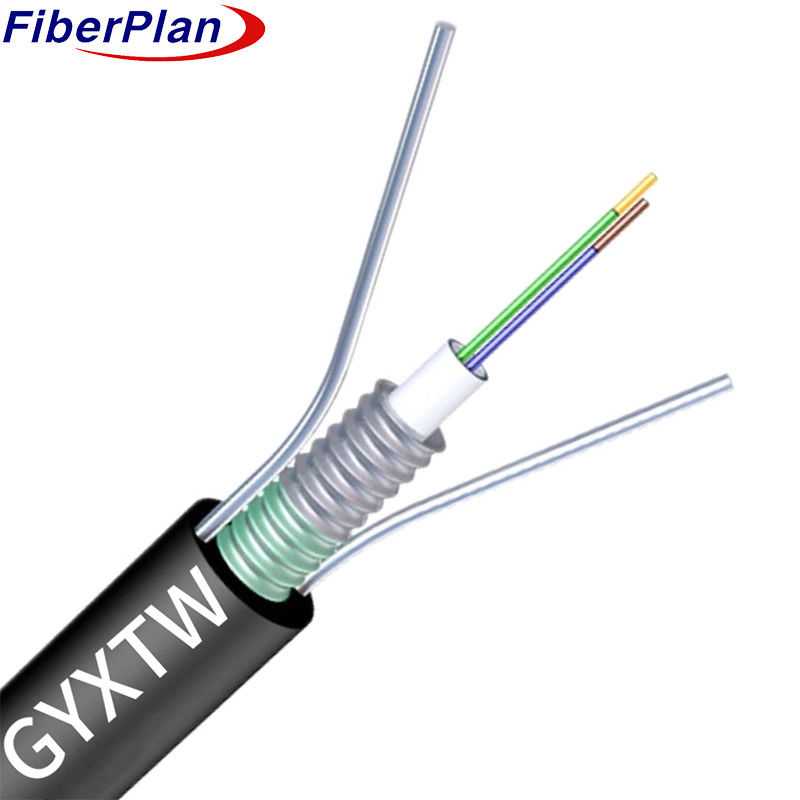

Kabel optyczny z włókna światłowodowego GYXTW G652D
Opis
Kabel wykorzystuje rury z tworzyw sztucznych o wysokim modulu, zawierające włókna, wzmocnione substancją odporną na wodę.
Warstwa taśmy falistej, zamknięta materiałem wodoodpornym, zapewnia kompaktową, wodoodporną konstrukcję.
Wzmocnienie jest zapewniane przez równoległe druty stalowe biegnące wzdłuż taśmy.
powłoka ochronna z polietylenu (PE), gwarantująca ogólną odporność na działanie środowiska.
Zastosowanie
Przeznaczone do instalacji powietrznych lub kanałowych.
W celu zapewnienia, aby przewód był dostępny w warunkach zewnętrznych, niezależnie od tego, czy jest zawieszony na powietrzu, czy umieszczony w pomieszczeniu.
kanały do różnych celów komunikacyjnych lub sieciowych.
Charakterystyka
1 Konstrukcja odporna na temperatury: Kabel posiada silną odporność mechaniczną w różnych temperaturach.
Zapewniając spójne działanie w różnych warunkach środowiskowych.
2 Ochrona włókien: jego hydrolizoodporna, wytrzymała, luźna rurka, połączona ze specjalistycznym
n, zapewnia istotną osłonę włókien, gwarantując ich kluczową ochronę.
3 Połączona wytrzymałość i elastyczność: wzmocniony podwójnymi równoległymi drutami stalowymi, kabel oferuje wyjątkowe połączenie
Odporność na kruszenie i elastyczność, zwiększając jego wyjątkową wytrzymałość na rozciąganie dla długotrwałej niezawodności.
4 Bezproblemowa instalacja: Dzięki kompaktowej i lekkiej konstrukcji ten kabel jest zaprojektowany do łatwejprzystosowalne
instalacje w różnych zastosowaniach, zapewniając przyjazne dla użytkownika wdrożenie.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 0~24 rdzenia | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Drut stalowy | wielkość | 00,8 mm | ||||||
| Liczba | 2 | |||||||
| Obudowa zewnętrzna | materiał | PE,HDPE,LDPE | ||||||
| średnica | 7±0,2 mm | |||||||
Kolor włókien
|
Liczba włókien 8 rdzenia na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| 1 ~ 24 | 80,0 mm+-0,3 mm | 65 kg/km+-10 kg | |||||
| Zakres temperatury | -40+70 | - Nie, nie. | |||||
| Min. promień gięcia (mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień w mm |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Siła na rozciąganie (N) |
Długoterminowe | 1200 | |||||
| Min dopuszczalne Siła na rozciąganie (N) |
Krótkoterminowe | 1500 | |||||
| Operacja temperatura (°C) |
-40+70 | ||||||
| Instalacja temperatura (°C) |
-20+60 | ||||||
| Temperatura przechowywania (°C) | -40+70 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
