| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTS53 |

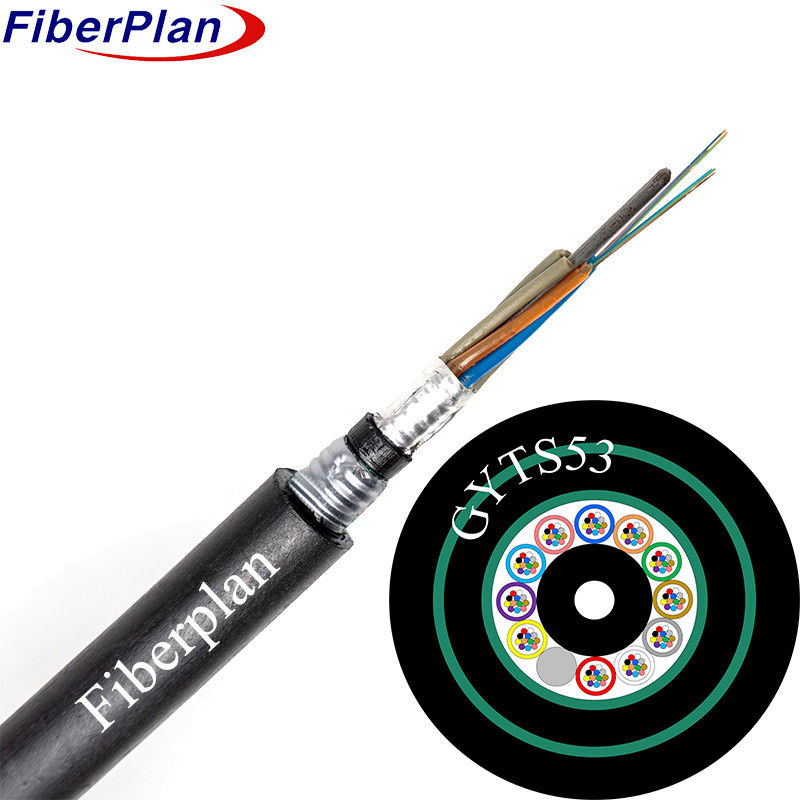

Wysokiej jakości GYTS53 Kabel optyczny z podłoża
Opis
Wzornictwo tego kabla obejmuje włókna jedno- lub wielomodowe w solidnej, luźnej rurze wykonanej z
W przypadku kabli o większej liczbie włókien, stalowy drut,
Rury te i wypełniacze są wykonane z tworzyw sztucznych, które są często powlekane polietylenem i pełnią funkcję centralnego elementu wytrzymałości.
PSP (Parallel Steel Tape) jest długofalowa taśma stalowa, która składa się
W celu zapobiegania przeniknięciu wody, całkowitą powierzchnię wnętrza należy wypełnić środkiem ochronnym.
Następnie konstrukcja jest otoczona powłoką PE, dodając dodatkową warstwę ochrony.
Zastosowanie
* Dostosowanie do dystrybucji na zewnątrz: Specjalnie zaprojektowany do eksploatacji na zewnątrz, ten kabel jest dobrze dostosowany
aby wytrzymać różne warunki zewnętrzne, co czyni go niezawodnym dla potrzeb dystrybucji zewnętrznej.
* Uniwersalna kompatybilność instalacji: jego odpowiedniość do instalacji powietrznych, układania rurociągów i bezpośredniego zakopania
zapewnia elastyczność w metodach wdrażania, zapewniając łatwość instalacji w różnych środowiskach.
* Elastyczność komunikacji: Niezależnie od tego, czy potrzeba komunikacji na duże odległości, czy ustawienia sieci lokalnej,
ten kabel obsługuje efektywne przesyłanie danych na różnych odległościach, umożliwiając szeroki zakres
aplikacje komunikacyjne.
Charakterystyka
1 Wydajność mechaniczna i temperaturalna: niezawodna obsługa w różnych temperaturach i
poziom naprężenia mechanicznego.
2 Rury o wysokiej wytrzymałości odporne na hydrolizę: zapewnia trwałość nawet w wilgotnych warunkach.
3 Specjalistyczne wypełnianie rur do ochrony włókien: chroni zamknięte włókna przed potencjalnym uszkodzeniem.
4 Zbilansowana odporność na rozdrabnianie i elastyczność: zapewnia odporność na ciśnienie przy zachowaniu elastyczności.
5 Włócznia PE z ochroną UV: osłony przed promieniowaniem ultrafioletowym, zachowując integralność kabla.
Środki szczelne:
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 2~144 rdzenia | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | Materiał | Drut stalowy/FRP/FRP z okładką PE | ||||||
| wielkość | 1.5mm~2.0mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Zbroje | Materiał | Taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE,HDPE | ||||||
| średnica | 100,0±0,3 mm | |||||||
Kolor włókien
|
Liczba włókien 12 rdzeni na rurę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| 2 rdzenia do 36 rdzen | 110,0±0,3 mm | 100±3 kg/km | |||||
| 39 rdzeni do 72 rdzeni | 11.2±0,3 mm | 105±3 kg/km | |||||
| 74 rdzeni do 96 rdzeni | 12±0,3 mm | 150±3 kg/km | |||||
| 98 rdzeni do 120 rdzeni | 14±0,3 mm | 160 ± 3 kg/km | |||||
| 122 rdzeni do 144 rdzeni | 16±0,3 mm | 230±3 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień ((mm) |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 600 | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 1500 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 300 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 1000 | |||||
| Operacja temperatura (°C) |
-40 ~ +75 | ||||||
| Instalacja temperatura ((°C) |
-15 ~ +60 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.8 | 10.4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
