Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTC8S |

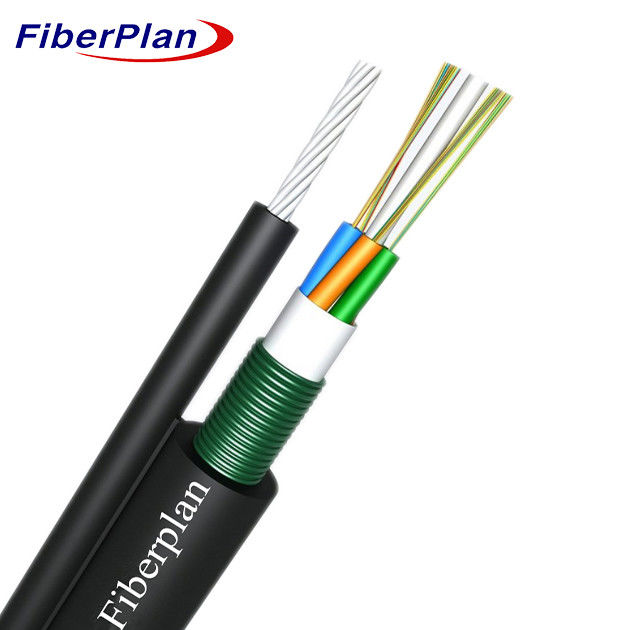

Rysunek 8 Samonośny kabel powietrzny światłowodowy na zewnątrz GYTC8S
Opis
Kabel światłowodowy Figure-8 jest starannie zaprojektowany do samodzielnego rozmieszczenia w powietrzu.
z dokładnym umieszczeniem włókien jedno- lub wielomodowych w obrębie ochronnej luźnej rury wykonanej z wysokiej
Rury te są dodatkowo zabezpieczone wodoodpornym związkiem wypełniającym, zapewniającym, że włókna
W celu zabezpieczenia kabli przed czynnikami środowiskowymi, w jej rdzeniu znajduje się centralny drut stalowy, który służy jako
Wokół tego rdzenia, rury i wypełniacze są skomplikowane, tworząc
Obejmuje ją warstwę PSP (polyetylenową powłokę), wzmacniającą
Wreszcie zespół jest uzupełniony polietylenową osłoną (PE) owijającą strunę.
Przewod ten jest idealnym rozwiązaniem do instalacji w pomieszczeniach o wysokiej prędkości.
Zapewnienie niezawodności i stabilności w trudnych warunkach zewnętrznych
warunki.
Zastosowanie
Specyfikacje te określają niezbędne standardy dla kablu samonośnego na rysunku 8, zaprojektowanego w celu spełnienia
różnorodne wymagania instalacji powietrznych, kanałowych i bezpośrednio zakopanych.
Charakterystyka
1 Optymalizowana długość włókna: precyzyjne zarządzanie nadmiarem długości włókien zapewnia wyższą wytrzymałość na rozciąganie i
wydajność termiczna, zwiększając trwałość i odporność kabla w różnych warunkach.
2 Robusta ochrona rur: wbudowanie wysokiej wytrzymałości, odpornej na hydrolizę, luźnej rury, połączonej z
Specjalistyczny związek wypełniający zapewnia kluczową ochronę włókna, chroniąc je przed działaniem środowiska
czynniki i potencjalne szkody.
3 Środki projektowania wodoodpornego: W celu zagwarantowania wodoodporności kabla stosuje się różne strategie
Infiltracja, w tym wykorzystanie drutu stalowego jako centralnego elementu wytrzymałościowego, wypełnianie związków wewnątrz luzu
w celu zwiększenia odporności na wilgoć,
zapewnienie kompleksowej odporności na wodę.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 24~144 rdzenia | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | FRP | ||||||
| średnica | 10,4 mm | |||||||
| Członek siły psychicznej | materiał | Drut stalowy | ||||||
| średnica | 10,0 mm*7 | |||||||
| Galuś | materiał | PE | ||||||
| średnica | 2.2mm*2.8mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wypełnianie rur | materiał | Związek do napełniania rur | ||||||
| Pozostałe maszyny | materiał | taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE | ||||||
| średnica | 10,70±0,3 mm | |||||||
Kolor włókien
| Liczba włókien na Rury 8 rdzeni |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa |
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| 24 rdzeni do 60 rdzeni | 5.5*10,0±0,4 mm | 145 ±3 kg/km | |||||
| 72 rdzeń | 130,1 ± 0,3 mm | 290±8 kg/km | |||||
| 96 rdzeni | 140,7±0,3 mm | 330±8 kg/km | |||||
| 144 rdzeń | 170,9±0,3 mm | 420±8 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień ((mm) |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 3000 | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 7000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Krótkoterminowe | 3000 | |||||
| Operacja temperatura (°C) |
-40 ~ +70 | ||||||
| Instalacja temperatura ((°C) |
-15 ~ +60 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
