Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTS53 |

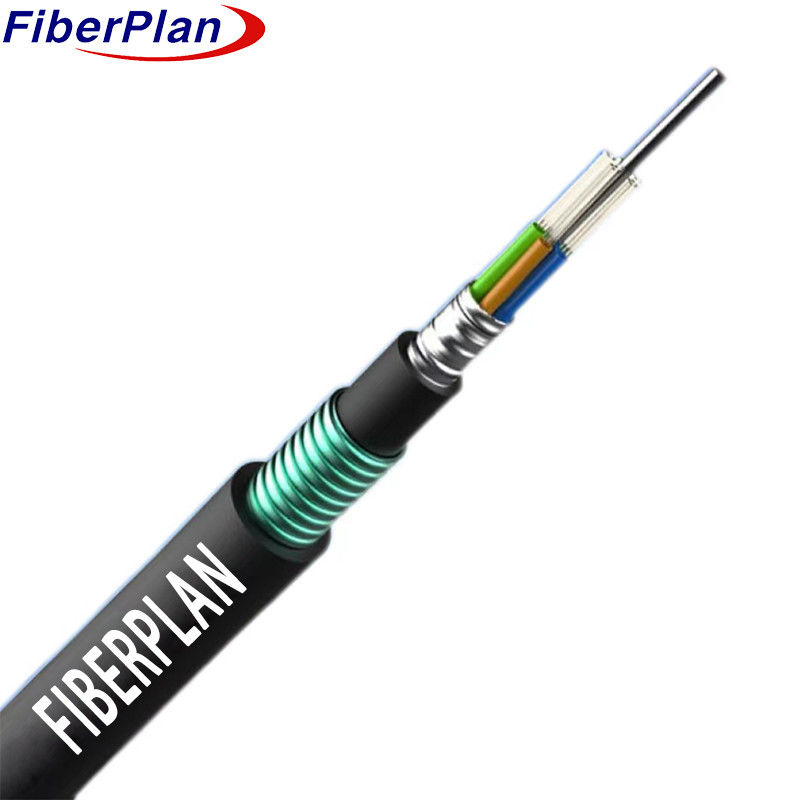

GYTA53 Włókno optyczne zewnętrzne kablówka bezpośredniego pochowania Aluminiowa taśma warstwa luźna rura
Opis
Włókna znajdują się w wysokim modulu plastikowych rur wypełnionych substancjami odpornymi na wodę.
drut stalowy, czasami pokryty polietylenem (PE) dla kabli o wysokiej zawartości włókien, pełni rolę silnika metalicznego
Rury te wraz z wypełniaczami otaczają element wytrzymałości, tworząc kompaktowe, okrągłe rdzeń kabla.
W celu zabezpieczenia jądra przed wodą wypełnia się substancją, a następnie pokrywa się cienką, wewnętrzną osłoną PE.
W przypadku zastosowania PSP (tereftalatu polietylenowego), kabel jest wykończony zewnętrzną osłoną PE.
Zastosowanie
1 Dostosowany do zastosowań na zewnątrz, idealny do różnych warunków środowiskowych.
2 Uniwersalna kompatybilność: odpowiednia do instalacji powietrznych, kanałowych i bezpośrednich.
3 Zaprojektowany zarówno do komunikacji dalekobieżnej, jak i łączności sieci lokalnej, oferując elastyczność dla różnych
potrzeby komunikacji w otoczeniu zewnętrznym.
Charakterystyka
1 Duża wydajność mechaniczna i termiczna: wykazuje solidność w zakresie wytrzymałości mechanicznej i odporności
Zapewnia niezawodną pracę.
2 Odporna na hydrolizę, wytrzymała, luźna rurka: zawiera trwałą, luźną rurkę odporną na hydrolizę,
zapewnienie długotrwałej ochrony zawartych komponentów.
3 Specjalny związek wypełniający rurę: wykorzystuje specjalistyczny związek w rurze w celu zapewnienia kluczowej ochrony
włókna, zwiększając ich trwałość i wydajność.
4 Odporność na rozbicie i elastyczność: równoważy odporność na rozbicie z elastycznością, umożliwiając kablowi wytrzymanie ciśnienia
nie naruszając zdolności do gięcia i dostosowywania się podczas montażu.
5 Środki projektowania wodoodporne: Zapewnia odporność na wodę poprzez wiele strategii, w tym:
6 Drut stalowy Członek centralnej wytrzymałości: Włącza drut stalowy jako centralny element wytrzymałości w celu wzmocnienia kabiny
To jest integralność strukturalna.
7 Wypełnianie luźnej rurki i 100% wypełnianie rdzenia kabla: wypełnia luźną rurkę i rdzenie kabla całkowicie
und zapobieganie wnikaniu wody.
8 bariera wilgotności APL: obejmuje barierę wilgotności APL (laminat polietylenowo-aluminiowy) w celu zapobiegania wilgotności
Wniknięcie.
9 PSP zwiększające odporność na wilgoć: wykorzystuje PSP (tereftalat polietylenowy) w celu zwiększenia odporności na wilgoć,
Wzmocnienie odporności kabla na wodę.
10 Materiał zatykający wodę: wykorzystuje materiał zatykający wodę w celu zapewnienia dalszej ochrony przed przenikaniem wody,
Zwiększenie ogólnej wodoodporności kabla.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 24-144core | |||||||
| Wiązka wypełniająca | 4-0 | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | Włókno stalowe/FRP | ||||||
| wielkość | 10,4 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Wewnętrzna osłona | materiał | PE/HDPE | ||||||
| średnica | 20,0 mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wnętrze opancerzone | materiał | Taśma aluminiowa | ||||||
| Pozostałe maszyny | materiał | Taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 10,7±0,2 mm | |||||||
Kolor włókien
| Liczba włókien8 rdzenina rurkę | 1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| Od 24 do 42 rdzenia | 140,0±0,2 mm | 150±5 kg/km | |||||
| 48 rdzenia | 140,0±0,2 mm | 200±5 kg/km | |||||
| 60 rdzenia | 140,0±0,2 mm | 205±5 kg/km | |||||
| 72 rdzeń | 15.5±0,3 mm | 210±5 kg/km | |||||
| 96 rdzeni | 170,1 ± 0,3 mm | 270±5 kg/km | |||||
| 144 rdzeń | 200,3 ± 0,3 mm | 310±5 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 3000 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 4000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 3000 | |||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Temperatura instalacji ((°C) | -15 ~ +60 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 | |||
| Średnica okładzin | - Tak. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
