Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTW |

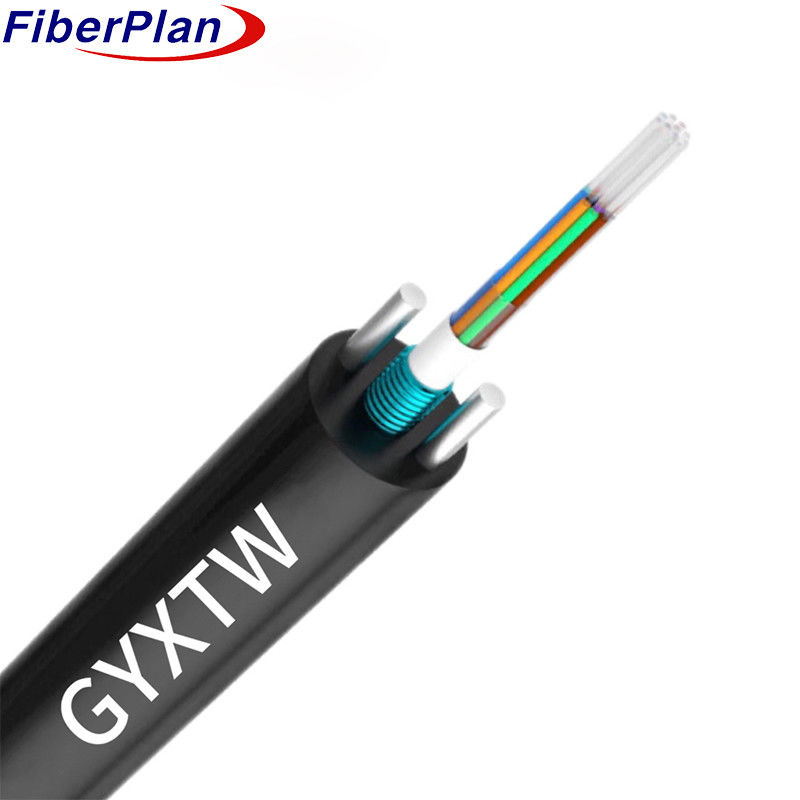

Kabel optyczny z włókienami optycznymi
Opis
Kabel wykorzystuje plastikowe rury o wysokim modułach, w których znajdują się włókna, wzmocnione substancją odporną na wodę.
Taśma z stalowej falistej, zamknięta materiałem wodoodpornym, tworzy kompaktową i wodoodporną konfigurację.
Równoległe druty stalowe zapewniają dodatkowe wzmocnienie wzdłuż taśmy.
Środowisko jest bezpieczne i bezpieczne.
Zastosowanie
Niniejsza specyfikacja określa podstawowe warunki wstępne dla centralnego kablu zewnętrznego z luźną rurą przeznaczonego do użytku powietrznego
lub instalacji kanałowych.
Charakterystyka
1 Konstrukcja odporna na temperatury: zapewnia spójne działanie w różnych warunkach klimatycznych
Wyroby o silnej odporności mechanicznej.
2 Ochrona włókien: zapewnia kluczową ochronę włókien poprzez wytrzymałą, luźną rurę odporną na hydrolizę
i specjalistyczne wypełnienie.
3 Połączona wytrzymałość i elastyczność: wzmocnione przez podwójne równoległe druty stalowe, zapewniające równowagę między rozdrabnianiem
wytrzymałość i elastyczność, zwiększając jego wytrzymałość na rozciąganie dla długotrwałej niezawodności.
4 Bezproblemowa instalacja: Zaprojektowany z kompaktową, lekką konstrukcją dla łatwej i elastycznej instalacji w
różnych aplikacji, zapewniając przyjazne dla użytkownika wdrożenie.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 0~24 rdzenia | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Drut stalowy | wielkość | 00,8 mm | ||||||
| Liczba | 2 | |||||||
| Obudowa zewnętrzna | materiał | PE,HDPE,LDPE | ||||||
| średnica | 7±0,3 mm | |||||||
Kolor włókien
|
Liczba włókien 8 rdzenia na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| 1 ~ 24 | 80,0 mm±00,3 mm | 65 kg/km±10 kg | |||||
| Zakres temperatury | -40 ~ +70 | - Nie, nie. | |||||
| Min. promień gięcia (mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień w mm |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Siła na rozciąganie (N) |
Długoterminowe | 1200 | |||||
| Min dopuszczalne Siła na rozciąganie (N) |
Krótkoterminowe | 1500 | |||||
| Operacja temperatura (°C) |
-40 ~ +70 | ||||||
| Instalacja temperatura (°C) |
-20 ~ +60 | ||||||
| Temperatura przechowywania (°C) | -40 ~ +70 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.8 | 10.4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| Średnica okładzin | - Tak. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
