Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTS |
Niezawodny kabel światłowodowy wielorurkowy do trudnych warunków GYTS
Opis
Kabel zabezpiecza zarówno włókna jednomodowe, jak i wielo-modowe w solidnej, wodoszczelnej, luźnej rurze
Wzmocnienie jest dostarczane przez drut stalowy, z powłoką polietylenową dla wyższych
Wzorcowo ułożony w kompaktowym rdzeniu z rurami i wypełniaczami, kabel zyskuje dodatkowe
Ograniczająca powłoka PE osłania całe rdzeń, gwarantując najwyższą jakość
niezawodność i ochrona przed czynnikami zewnętrznymi.
Zastosowanie
1 Odporność na działanie na zewnątrz: Zaprojektowana specjalnie do użytku na zewnątrz, zapewniająca niezawodną wydajność w różnych warunkach
trudne warunki pogodowe na zewnątrz.
2 Uniwersalna instalacja: elastyczne opcje wdrożenia dla instalacji powietrznych lub rurociągowych, umożliwiające różnorodne
potrzeby instalacji z adaptacyjnymi rozwiązaniami.
3 Dostosowanie komunikacji: obsługuje płynny transfer danych zarówno dla transmisji dalekobieżnych, jak i lokalnych
sieci obszarowe, które mogą pomieścić różne ustawienia komunikacyjne na różnych odległościach.
Charakterystyka
1 Dostosowalna wydajność: zapewnia stałą pracę w różnych temperaturach i obciążeniach mechanicznych,
zapewnienie niezawodności w różnych środowiskach.
2 Trwałe budownictwo: Wysokiej wytrzymałości, odporne na hydrolizę, luźne rurki zapewniają trwałość nawet w wilgotnych warunkach.
3 Ochrona włókien: Specjalne związki w rurze chronią włókna przed potencjalnym uszkodzeniem.
4 Równowaga wytrzymałości i elastyczności: równoważy odporność na kruszenie, elastyczność i ochronę przed promieniami UV z powłoki PE,
zapewnienie wytrzymałości na ciśnienie zewnętrzne.
5 Wodoszczelny projekt: wykorzystuje środki takie jak centralny element wytrzymałości stalowego drutu, wypełnianie związków wewnątrz rur
i rdzenia kabla, oraz warstwy PSP, utrzymując wodoodporność i zwiększając odporność na wilgoć.

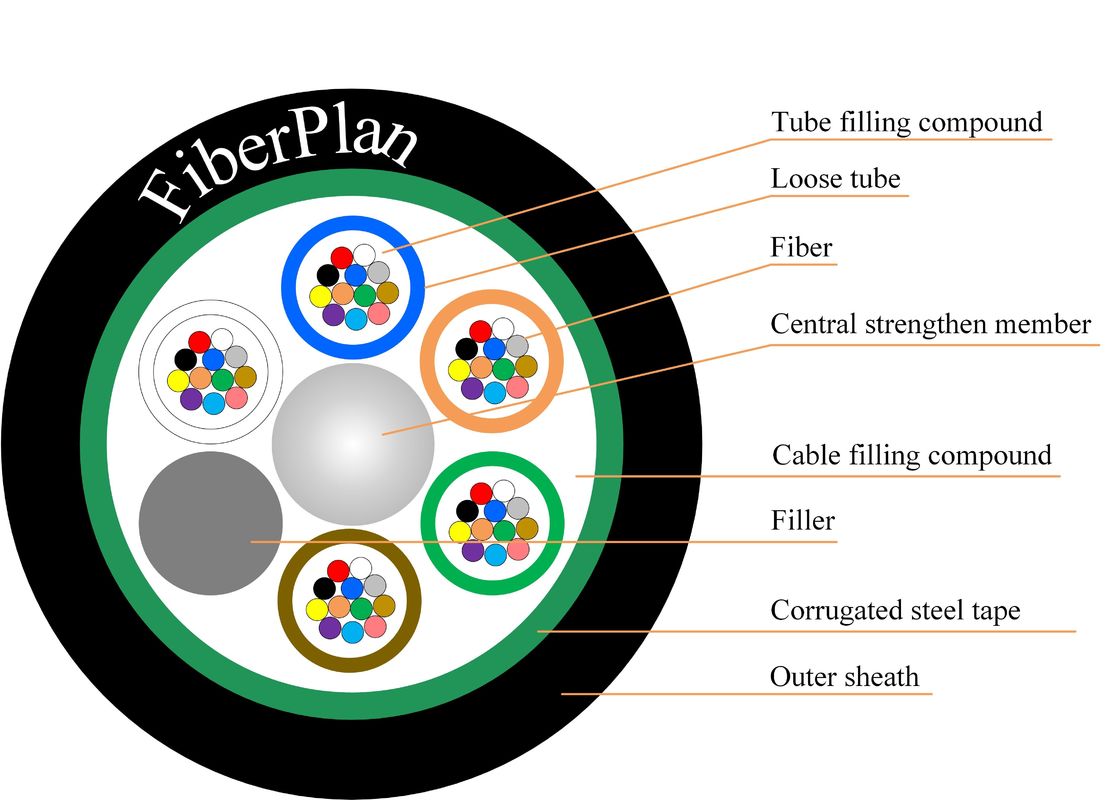

Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 2~144 rdzenia | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | Materiał | Drut stalowy/FRP/FRP z okładką PE | ||||||
| wielkość | 1.5mm~2.0mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Zbroje | Materiał | Taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE,HDPE | ||||||
| średnica | 90,0±0,1 mm | |||||||
Kolor włókien
|
Liczba rdzeni 8 narurka |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| 2 rdzenia do 60 rdzen | 100,0±0,2 mm | 115 ± 2 kg/km | |||||
| 72 rdzeni | 100,4 ± 0,2 mm | 120±2 kg/km | |||||
| 96 rdzeni | 120,4 ± 0,3 mm | 180±3 kg/km | |||||
| 144 rdzeni | 140,4 ± 0,4 mm | 245±4 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Zgięcie min Promień ((mm) |
Krótkoterminowe | 20D | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Długoterminowe | 600 | |||||
| Min dopuszczalne Wytrzymałość na rozciąganie ((N) |
Krótkoterminowe | 1500 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 300 | |||||
| Obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 1000 | |||||
| Operacja temperatura (°C) |
-40 ~ +70 | ||||||
| Instalacja temperatura ((°C) |
-20 ~ +60 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.2 | 9.2±0.2 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.6 | 10.4±0.6 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczna otwórka (NA) | - Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Średnica okładzin | - Tak. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
