Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTS53 |

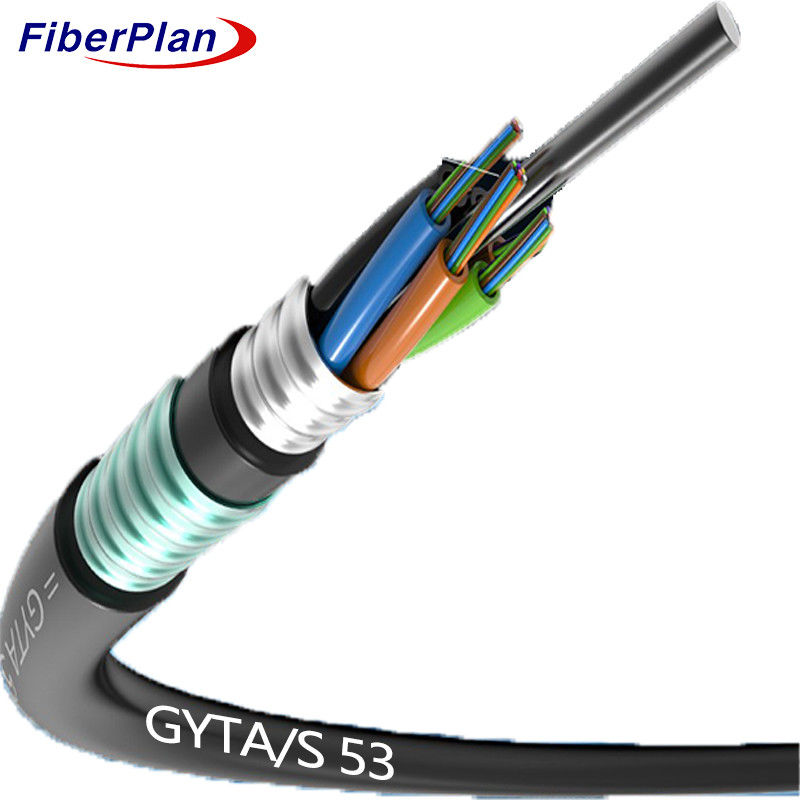

Niezawodny kabel światłowodowy do komunikacji dalekobieżnej i sieci lokalnych
Opis
Włókna są umieszczone w wysokiej wytrzymałości rurki z tworzyw sztucznych wypełnione z wodoodpornym związku.
w środku rdzenia znajduje się stalowy drut, potencjalnie powlekany polietylenem dla kabli o większej liczbie włókien,
Rury i wypełniacze te otaczają element wytrzymałościowy, tworząc kompaktowy
Aby zabezpieczyć przed wodą, rdzeń jest wypełniony związkiem ochronnym i zamknięty w
po nałożeniu PSP (tereftalatu polietylenowego), kabel jest zakończony zewnętrzną powłoką PE
- Nie, nie.
Zastosowanie
* Dostosowany do użytku na zewnątrz: Zaprojektowany do odporności na różne warunki środowiskowe, idealny do użytku na zewnątrz.
* Uniwersalna kompatybilność: nadaje się do instalacji powietrznych, kanałowych i bezpośrednich, oferując elastyczne opcje wdrożenia.
* Dostosowalność komunikacji: dostosowana zarówno do komunikacji dalekobieżnej, jak i łączności sieci lokalnej,
dostosowanie się do różnorodnych potrzeb komunikacyjnych w środowiskach zewnętrznych.
Charakterystyka
1 Silna wydajność mechaniczna i termiczna: zapewnia solidną wytrzymałość i odporność na różne temperatury,
gwarancja niezawodnej pracy.
2 Odporna na hydrolizę wysokiej wytrzymałości, luźna rura: zapewnia trwałość poprzez ochronę części od
uszkodzenia hydrolizy.
3 Specjalny związek wypełniający rury: Poprawia trwałość włókien i ich wydajność dzięki specjalistycznemu związku.
4 Odporność na kruszenie i elastyczność: równoważy odporność na ciśnienie, zapewniając jednocześnie elastyczność podczas instalacji
5 Środki projektowania wodoodporności:
* Członek centralnej siły stalowego drutu
* Pełne wypełnienie rur i rdzenia kable
* APL Bariera wilgoci
* PSP dla odporności na wilgoć
* Materiał zatykający wodę
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 12-144 rdzeń | |||||||
| Wiązka wypełniająca | 4-0 | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | Włókno stalowe/FRP | ||||||
| wielkość | 1.2 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Wewnętrzna osłona | materiał | PE/HDPE | ||||||
| średnica | 20,0 mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wnętrze opancerzone | materiał | Taśma aluminiowa | ||||||
| Pozostałe maszyny | materiał | Taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 10,7±0,2 mm | |||||||
Kolor włókien
| Liczba włókien8 rdzenina rurkę | 1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| Od 24 do 42 rdzenia | 140,0±0,2 mm | 150 ± 2 kg/km | |||||
| 48 rdzenia | 140,0±0,2 mm | 200 ± 2 kg/km | |||||
| 60 rdzenia | 140,0±0,2 mm | 205 ± 2 kg/km | |||||
| 72 rdzeń | 150,5±0,2 mm | 210±5 kg/km | |||||
| 96 rdzeni | 170,1 ± 0,2 mm | 270±5 kg/km | |||||
| 144 rdzeń | 200,3±0,2 mm | 310±5 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 3000 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 4000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 3000 | |||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Temperatura instalacji ((°C) | -15 ~ +60 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 100,4±0.8 | 100,4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
00,200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
