| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTW53 |

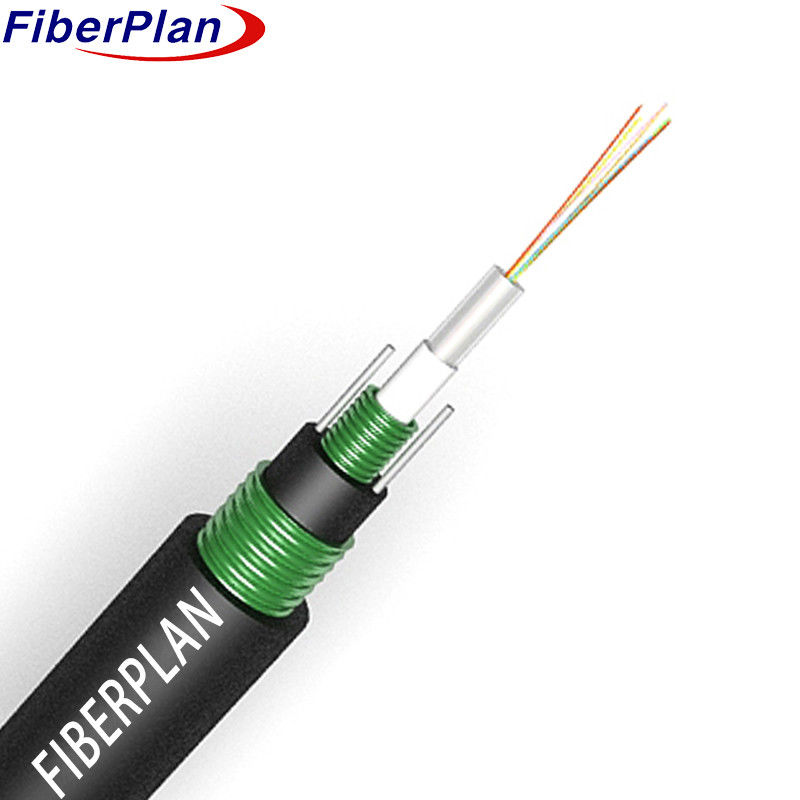

Kabel światłowodowy z bezpośrednim pochowaniem - taśma stalowa opancerzona GYXTW53
Opis
Włókna są zamknięte w plastikowej, luźnej rurze o wysokim modułach, wypełnionej substancją odporną na wodę.
Rurka jest dodatkowo chroniona taśmą z stali falistej, z materiałem wodoodpornym zapewniającym szczelny, wodoodporny
Obok taśmy stalowej, dwa równoległe druty stalowe przebiegają do
W celu zakończenia montażu kabel jest otoczony polietylenem (PE)
ochronę ogólną.
Zastosowanie
1 Optymalizowana adaptacja na zewnątrz: dostosowana do dystrybucji na zewnątrz, umiejętnie dostosowana do anteny, przewodu i zakopanych
metody instalacji.
2 Elastyczne opcje rozmieszczenia: nadaje się do wielu metod instalacji, takich jak anteny, kanały i zestawy zakopane.
Zapewniając wszechstronne możliwości wdrożenia.
3 Rozległy zakres komunikacji: zdolny do zaspokojenia różnorodnych potrzeb komunikacyjnych poprzez wspieranie
konfiguracji sieci długodystansowej i sieci lokalnej.
Charakterystyka
1 Strumienie równoległe z drutem stalowym i ochrona wypełniacza: wykorzystuje równoległe strumienie z drutem stalowym i wypełniacze ochronne do
wzmocnienie osłony taśmowej z włókien stalowych, zapewniając solidną ochronę.
2 Wyjątkowa wydajność mechaniczna i środowiskowa: wykazuje doskonałość zarówno w zakresie wytrzymałości mechanicznej
i odporności na działanie środowiska, zapewniając długotrwałą trwałość.
3 Kompaktny, lekki projekt: charakteryzuje się kompaktową konstrukcją i lekką konstrukcją, zwiększającą zwrotność
i łatwość obsługi.
4 Łatwość instalacji i obsługi: ułatwia wygodną instalację i proste procesy operacyjne,
zapewnienie przyjaznej obsłudze.
Szczegóły dotyczące budowy kabli
| Liczba włókien | 2C-24C | ||||||
| Członek siły | Materiał | drut stalowy | Średnica | 00,8 mm | |||
| Rurka luźna | Materiał | PBT | Średnica | 2-16 rdzenia | 2.2 mm | ||
| 18-24 rdzenia | 20,8 mm | ||||||
| Wypełnianie rur | Mateial | Związek wypełniający | |||||
| System blokowania wody | Mateial | Taśma wodoblokowa | |||||
| Wewnętrzna osłona | Materiał | MDPE | Kolor | Czarne | |||
| Średnica | 7.2±0,2 mm | Gęstość | 10,5±0,2 mm | ||||
| Powierzchnia zewnętrzna | Materiał | MDPE | Kolor | Czarne | |||
| Średnica | 12.2±0,1 mm | Gęstość | 10,7±0,2 mm | ||||
Charakterystyka mechaniczna i środowiskowa kabli
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 600N | |||||
| Krótkoterminowe (n) | 1500 N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe (n) | 500N/mm | |||||
| Krótkoterminowe (n) | 1500N/mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Styl włókienny | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Średnica okładzin | - Tak. | 125±0.2 | 125±0.2 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±4 | 242±4 | 242±4 | |||
