Kabel ADSS do użytku zewnętrznego z hydrolizoodpornymi luźnymi rurami i FRP
Opis
Rury z tworzyw sztucznych o wysokim modulu, zawierające włókna, które są wypełnione substancją odporną na wodę.
To, tam jest Kevlar dla dodatkowej ochrony, z materiałem blokującym wodę utrzymując wodoodporne i kompaktowe
Wreszcie cała konfiguracja jest otoczona wytrzymałym polietanowym materiałem, który pozwala na utrzymanie w stanie trwałym.
powłoka z helenu (PE) do obrony przed czynnikami zewnętrznymi.
Zastosowanie
W tej specyfikacji określono podstawowe kryteria dla kabli ADSS (All-Dielectric Self-Supporting) o pojedynczej warstwie.
przeznaczone do instalacji powietrznych lub kanałowych.
Charakterystyka
1 Wyjątkowa trwałość mechaniczna i odporność na ekstremalne temperatury.
2 Wysokiej wytrzymałości hydrolizoodporne pęknięte rurki.
3 Specjalistyczny związek wewnątrz rur do ochrony niezbędnych włókien.
4 Zbilansowana odporność na rozdrabnianie i elastyczność.
5 Podwójne wzmocnienie przędzy FRP i aramidem w celu zwiększenia wytrzymałości na rozciąganie.
6 Zaprojektowany z myślą o wygodzie użytkownika, z kompaktową, lekką konstrukcją umożliwiającą łatwą instalację.

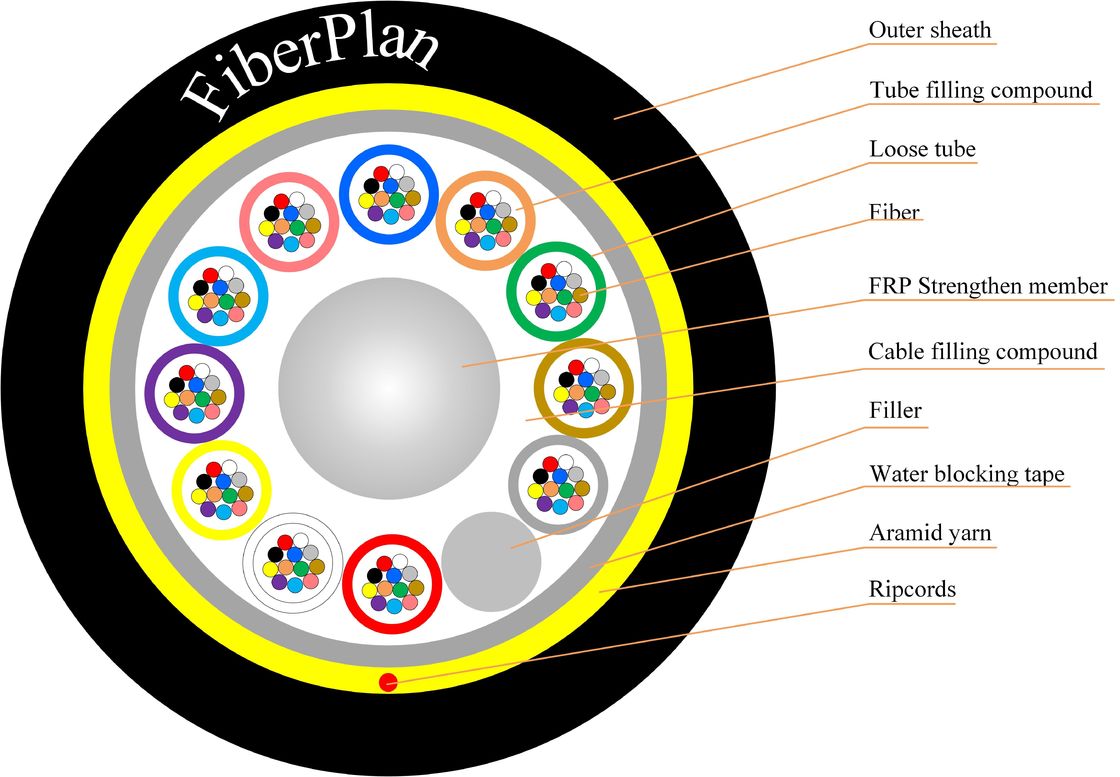

Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
2-144 rdzeń |
| Bariera wilgotności |
Taśma wodoblokowa |
| Rury luźne i elementy wypełniające |
materiał |
PBT |
| średnica |
2.2mmF±00,1 mm |
| Członek centralnej siły |
materiał |
FRP |
| wielkość |
20,0 mm±00,1 mm |
| Przędza |
Przędza Dupont Kelver (6 sztuk) |
| Włóczno |
50 m ~ 150 m |
| Całkowita średnica kabla |
150,0 mm±00,3 mm |
| Rurka luźna |
materiał |
PBT |
| średnica |
Ф2.2 (zewnętrzne/wewnętrzne) |
| Masa kabli na km |
95 kg/km |
| Obudowa zewnętrzna |
materiał |
PE |
| średnica |
10,8±0,1 mm |
| Masa kabli na km |
95 kg/km |
Kolor włókien
|
Liczba włókien
12 rdzeni na rurę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. |
Kable Charakterystyka mechaniczna
| Pozycje |
Opis |
| Temperatura instalacji ((°C) |
-15 ~ +60 |
| Temperatura pracy (°C) |
-40 ~ +70 |
| Min. promień gięcia ((mm) |
Długoterminowe |
10D |
| krótkoterminowe |
20D |
| Dopuszczalna wytrzymałość na rozciąganie ((N) |
Długoterminowe |
600 |
| krótkoterminowe |
1500 |
| Obciążenie tłoczeniowe ((N/100 mm) |
Długoterminowe |
300 |
| krótkoterminowe |
1000 |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps (((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.2±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.8 |
10.4±0.8 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Numeryczna otwórka (NA) |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| Średnica okładzin |
- Tak. |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 4 |
≤ 4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
