Opis

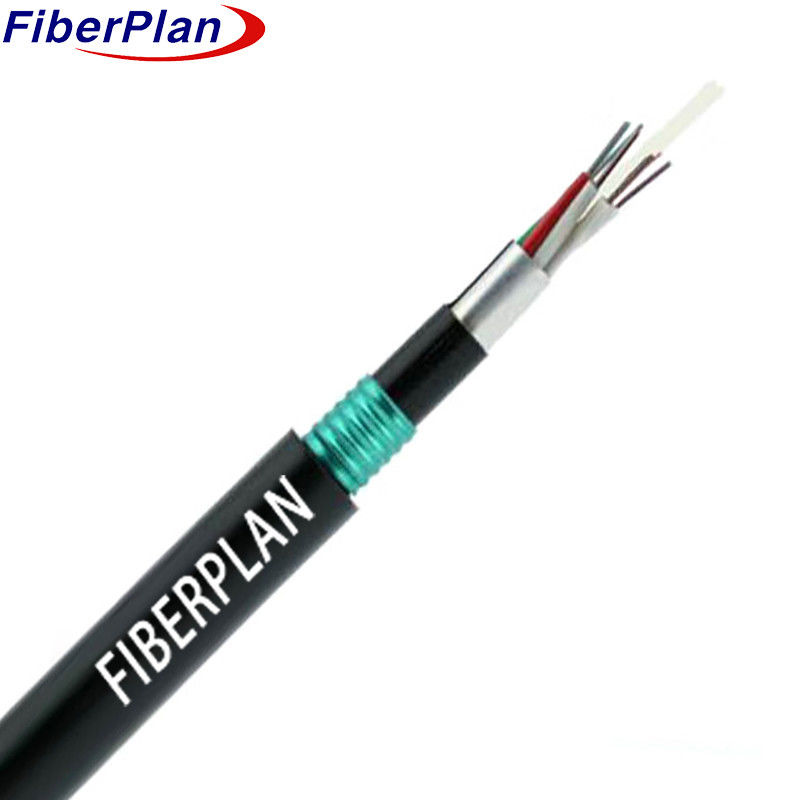

Włókna o długości 250 μm znajdują się w luźnej rurze z tworzyw sztucznych o wysokim modulu, wypełnionej substancją odporną na wodę.
Niemetalowe rdzeń FRP służy jako centralny element wytrzymałości, wokół którego rury i wypełniacze są
Warstwa APL chroni jądro przed wodą, po której następuje cienkie PE
przędza Kevlar zwiększa wytrzymałość na rozciąganie, pokryta warstwą PSP i zakończona zewnętrzną warstwą PE
- Nie, nie.
Zastosowanie
1 Idealne do zastosowania na zewnątrz, w tym w instalacjach bezpośredniego grobu.
2 Nadaje się do układów przesyłowych energii z układu trunkowego.
3 Zaprojektowane do dostępu i sieci lokalnych w obszarach o wysokiej interferencji elektromagnetycznej.
Charakterystyka
1 Doskonała odporność mechaniczna i na temperatury.
2 Specjalistyczne wypełnienie rur zapewnia ochronę istotnych włókien.
3 Waga zmiażdża opór z elastycznością.
4 Warstwa PSP zwiększa odporność na wilgoć i zapewnia większą trwałość.
Szczegóły dotyczące struktury
| NIE. włókien |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Liczba rur |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| włókna na rurę |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Włókno wypełniające |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Średnica rur luźnej
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Średnica wewnętrzna osłony
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Średnica zewnętrzna
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Grubość średnicy wyjściowej
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Rurka luźna |
Materiał |
PBT |
Kolor |
Standardowym widmem |
| Włókna wypełniające |
Materiał |
PP |
Kolor |
Czarne |
| Wypełnianie rur |
Materiał |
Związek wypełniający |
| Członek centralnej siły |
Materiał |
FRP |
Średnica |
20,0 mm |
| System blokowania wody |
Materiał |
Taśma blokowa dla wody / żel wypełniający |
| Sznurek rozrywający |
Kty |
2 sztuk |
Kolor |
Biały |
| Wewnętrzna osłona |
Materiał |
PE |
Kolor |
Czarne |
| Zbroja |
Materiał |
Taśma z stali falistej |
| Obudowa zewnętrzna |
Materiał |
PE |
Kolor |
Czarne |
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie |
Długoterminowe (n) |
1000N |
| Krótkoterminowe (n) |
3000N |
| Obciążenie tłoczeniowym |
Długoterminowe |
3000N/100mm |
| Krótkoterminowe |
1000N/100mm |
| Promień gięcia |
Dynamiczny |
20D |
| Statyczny |
10D |
| Temperatura instalacji |
-10°C+60°C |
| Temperatura przechowywania |
-40°C+70°C |
Charakterystyka włókien
| Rodzaj włókna |
Jednostka |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Warunki |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Zmniejszenie |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Średnica okładzin |
- Tak. |
125±0.3 |
125±0.3 |
125±0.3 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±3 |
242±3 |
242±3 |
