Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTA53 |

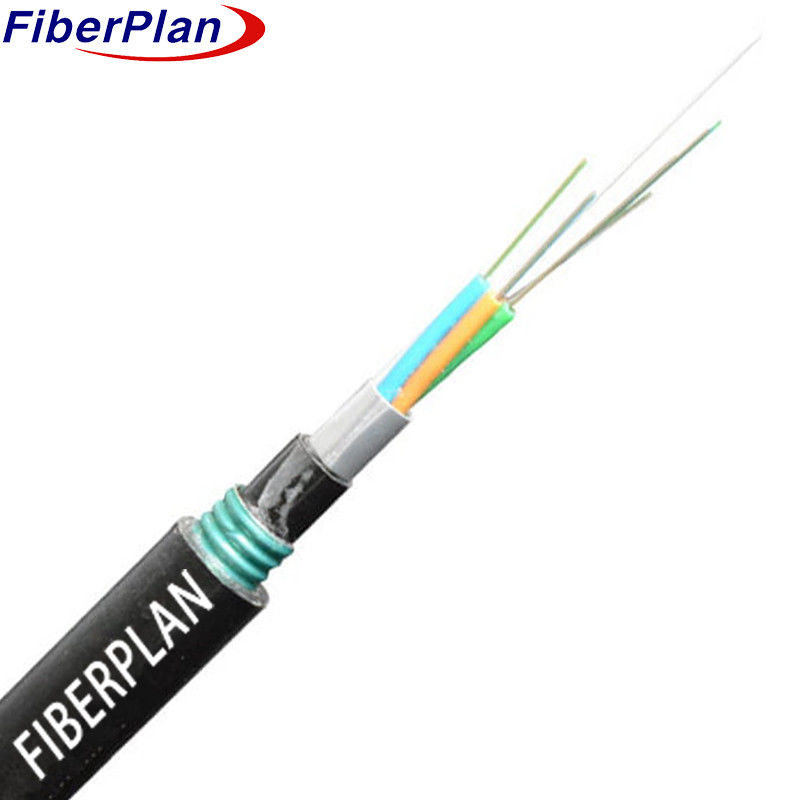

12C SM MM G652D Kabel światłowodowy zewnętrzny wielozadaniowy GYFTA53
Opis
Kabel światłowodowy wykorzystuje konstrukcję wysoko wytrzymałej, luźnej rurki do przechowywania włókien 250 μm w wysoko modulowanej
Rury te są wypełnione wodoszczelnym związkiem i otoczone niemetaliczną warstwą FRP.
Wyrzucone wokół tego rdzenia, rury i wypełniacze tworzą kompaktową strukturę kabla.
W celu zabezpieczenia przed wniknięciem wody, wokół kabla nakładany jest polietilenolamin aluminiowy (APL).
Następnie dodaje się cienką powłokę wewnętrzną PE, wzmocnioną warstwą przędzy kevlaru dla zwiększenia ciepła.
Ostatnia warstwa kabla zawiera PSP stosowane wzdłużnie w celu odporności na wilgoć i jest
zawarte w zewnętrznej osłonie PE dla ogólnej ochrony.
Zastosowanie
1 Idealne do zastosowania na zewnątrz, w tym w instalacjach bezpośredniego grobu.
2 Nadaje się do układów przesyłowych energii z układu trunkowego.
3 Zaprojektowane do dostępu i sieci lokalnych w obszarach o wysokiej interferencji elektromagnetycznej.
Charakterystyka
1 Wydajność mechaniczna i temperatury, zapewniająca niezawodność w różnych warunkach.
2 Specjalistyczne wypełnienie rur chroni włókna w sposób kluczowy.
3 Równoważy odporność na złamanie z elastycznością dla wszechstronnej instalacji.
4 Wykorzystanie PSP zwiększa odporność na wilgoć, zwiększając trwałość kabli.
Szczegóły dotyczące struktury
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Włókno wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Średnica rur luźnej (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica wewnętrzna osłony (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Średnica zewnętrzna (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Grubość średnicy wyjściowej (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Wypełnianie rur | Materiał | Związek wypełniający | |||||
| Członek centralnej siły | Materiał | FRP | Średnica | 20,0 mm | |||
| System blokowania wody | Materiał | Taśma blokowa dla wody / żel wypełniający | |||||
| Sznurek rozrywający | Kty | 2 sztuk | Kolor | Biały | |||
| Wewnętrzna osłona | Materiał | PE | Kolor | Czarne | |||
| Zbroja | Materiał | Taśma z stali falistej | |||||
| Obudowa zewnętrzna | Materiał | PE | Kolor | Czarne | |||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 1000N | |||||
| Krótkoterminowe (n) | 3000N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 3000N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±3 | 242±3 | 242±3 | |||
