Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTY53 |

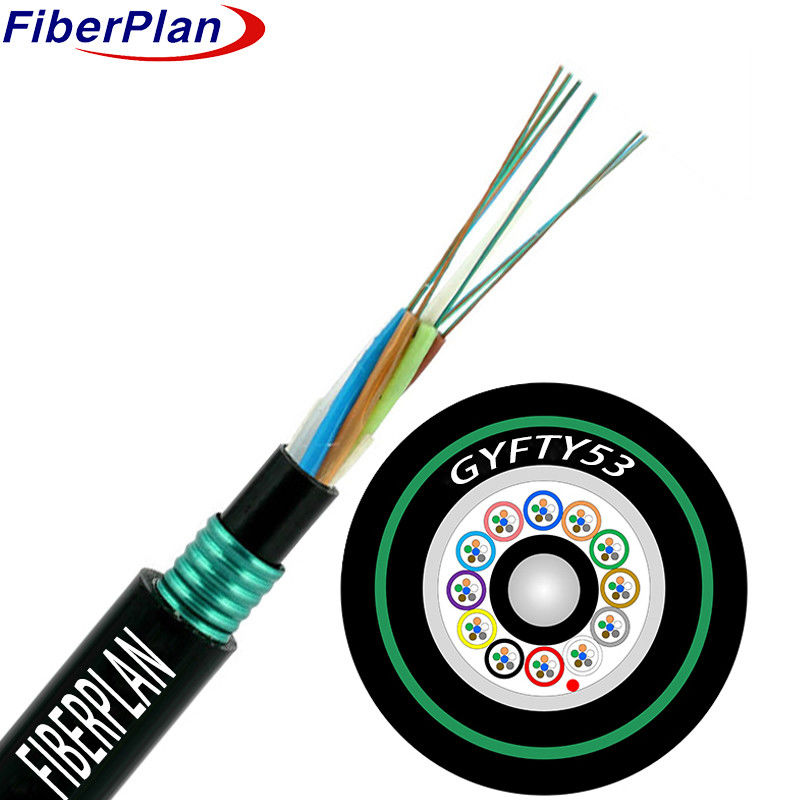

Wykorzystanie na zewnątrz z ochroną przeciw gryzoniom do bezpośredniego pochowania GYFTY53
Opis
Struktura kabla składa się z włókien umieszczonych w wysokiej wytrzymałości rurze z tworzywa sztucznego, wypełnionej substancją odporną na wodę.
W jądrze, włókno wzmocniony tworzywo sztuczne (FRP), czasami zamknięty w polietylenie (PE) dla kabli o wysokiej liczbie włókien,
Rury i wypełniacze są owinięte wokół tego elementu wytrzymałościowego, tworząc
Rdzeń ten jest zabezpieczony przed przeniknięciem wody taśmą zatykającą wodę, pokrytą cienką warstwą
Następnie warstwę PSP nakłada się wzdłużnie na obudowę wewnętrzną, a kabel jest ostatecznie
W celu zapewnienia dodatkowej ochrony.
Zastosowanie
★ Zaprojektowane do dystrybucji na zewnątrz i bezpośredniego zakopania, zapewniające trwałość w różnych warunkach.
★ Dostosowane do układów przesyłowych energii trunkowej, optymalizujące efektywność transferu energii.
★ Idealny do dostępu i sieci lokalnych w obszarach o wysokiej interferencji elektromagnetycznej, zapewniając niezawodną łączność
w trudnych warunkach.
Charakterystyka
1 Duża odporność mechaniczna i stabilność temperatury.
2 Wysokiej wytrzymałości konstrukcja hydrolizoodpornej, luźnej rury.
3 Krytyczna ochrona włókien zapewniona przez specjalistyczny środek wypełniający rurę.
4 Waga o odporności na rozkład z elastycznością do wszechstronnego użytku.
5 Całkowicie wypełnione rdzeń kabla z luźnym wypełnieniem rurki w celu zwiększenia ochrony.
6 warstwa PSP zwiększająca odporność na wilgoć dla zwiększonej trwałości.
Szczegóły dotyczące struktury
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Włókno wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Średnica rur luźnej (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica wewnętrzna osłony (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Średnica zewnętrzna (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Grubość średnicy wyjściowej (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Wypełnianie rur | Materiał | Związek wypełniający | |||||
| Członek centralnej siły | Materiał | FRP | Średnica | 20,0 mm | |||
| System blokowania wody | Materiał | Taśma blokowa dla wody / żel wypełniający | |||||
| Sznurek rozrywający | Kty | 2 sztuk | Kolor | Biały | |||
| Wewnętrzna osłona | Materiał | PE | Kolor | Czarne | |||
| Zbroja | Materiał | Taśma z stali falistej | |||||
| Obudowa zewnętrzna | Materiał | PE | Kolor | Czarne | |||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 1000N | |||||
| Krótkoterminowe (n) | 3000N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 3000N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±3 | 242±3 | 242±3 | |||
