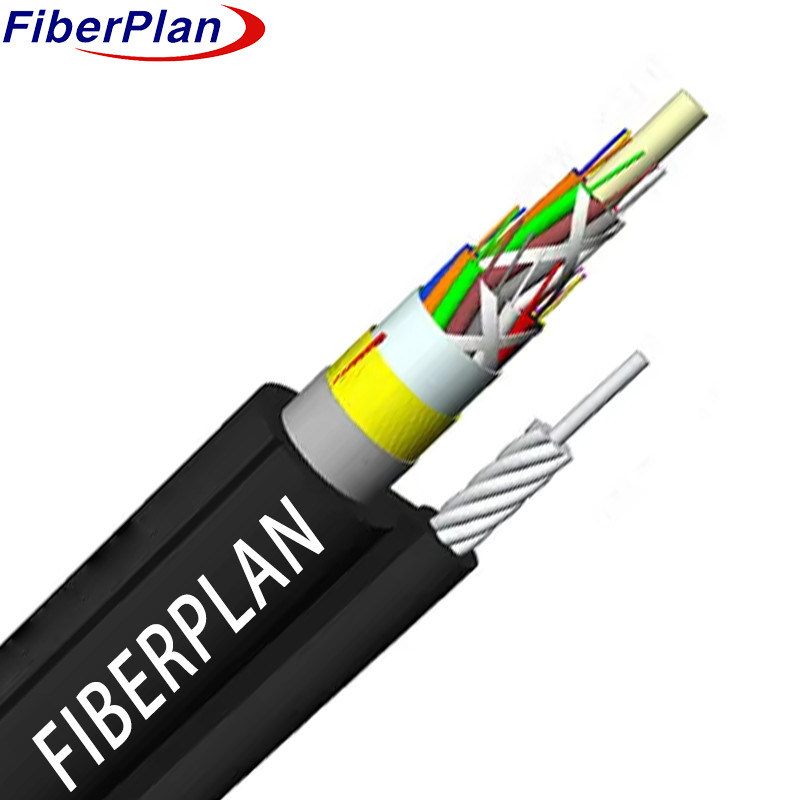

Wysokiej wydajności samonośna antenia wzmacniająca GYFTC8A
Opis
Kabel składa się z włókien o długości 250 μm umieszczonych w wysokiej wytrzymałości rurki z tworzyw sztucznych wypełnione wodoodpornym
Rury te, wypełnione wodoszczelnym związkiem do podłużnej blokady wody, są owinięte
Obok tych elementów, druty służą jako wsparcie i są zamknięte w poli-
powłoka etylenowa (PE), tworząc strukturę na rysunku 8.
Zastosowanie
1 Zaprojektowany do stosowania na zewnątrz, zapewniając trwałość w różnych warunkach.
2 Efektywnie wspiera potrzeby komunikacji zarówno na duże odległości, jak i w sieci lokalnej.
Charakterystyka
1 Wykazuje minimalną dyspersję i tłumienie dla efektywnej transmisji sygnału.
2 Dokładna konstrukcja i precyzyjna kontrola długości włókna, wraz z wyraźnym wiązaniem, zapewniają wyjątkową
trwałość chemiczna i środowiskowa.
3 Posiada silne zdolności przeciwdziałania zakłóceniom elektromagnetycznym.
4 Ma niewielką średnicę, lekką konstrukcję, samodzielną konstrukcję i łatwą instalację.
Szczegóły dotyczące struktury
| Liczba włókien |
12F |
| Włókna SM |
Rodzaj włókna |
G652D |
koncentracja rdzenia
błędy trójmiastowe
|
≤ 0,5um |
| MFD |
80,6 ‰ 9,8 mm |
okładziny
nieokrągłość |
≤ 0,68% |
| Średnica okładzin |
125±0,7um |
Kolor włókien |
12 kolorów
|
| Luźny bufor |
Materiał |
PBT |
Kolor |
3 kolory |
| Średnica |
20,0±0,04 mm |
Gęstość |
00,4±0,04 mm |
| Włókna wypełniające |
Materiał |
PP |
Kolor |
biały |
| Średnica |
2.0 |
Kty |
2 |
| Członek siły |
Średnica |
FRP |
Średnica |
Φ2,0 mm |
| Włókna samodzielne |
Średnica |
Włókna z stali ocynkowanej |
Średnica |
1.2*7-3.6mm |
| Galuś |
Gęstość |
2X2,5 ((+/-0,4) mm |
| System blokowania wody |
Średnica |
taśma blokowania wody |
| Zbroja |
Średnica |
Taśma aluminiowa |
| Wyjściowa osłona |
Średnica |
PE |
Kolor |
Blokada |
| Średnica |
6.6 ((± 0,2) mm × 11,5 ((± 0,4) mm |
Gęstość |
20,0±0,1 mm |
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie |
Max, proszę. |
5000N |
| obciążenie tłoczeniowym |
Max, proszę. |
1000N/100mm |
| Promień gięcia |
Dynamiczny |
20D |
| Statyczny |
10D |
| Temperatura |
-20°C+70°C |
Wydajność włókien
| Styl włókienny |
Jednostka |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Warunki |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Zmniejszenie |
dB/km |
≤ 0,36/0.22 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Średnica okładzin |
- Tak. |
125±0.8 |
125±0.8 |
125±0.8 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±6 |
242±6 |
242±6 |
