Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTC8S |

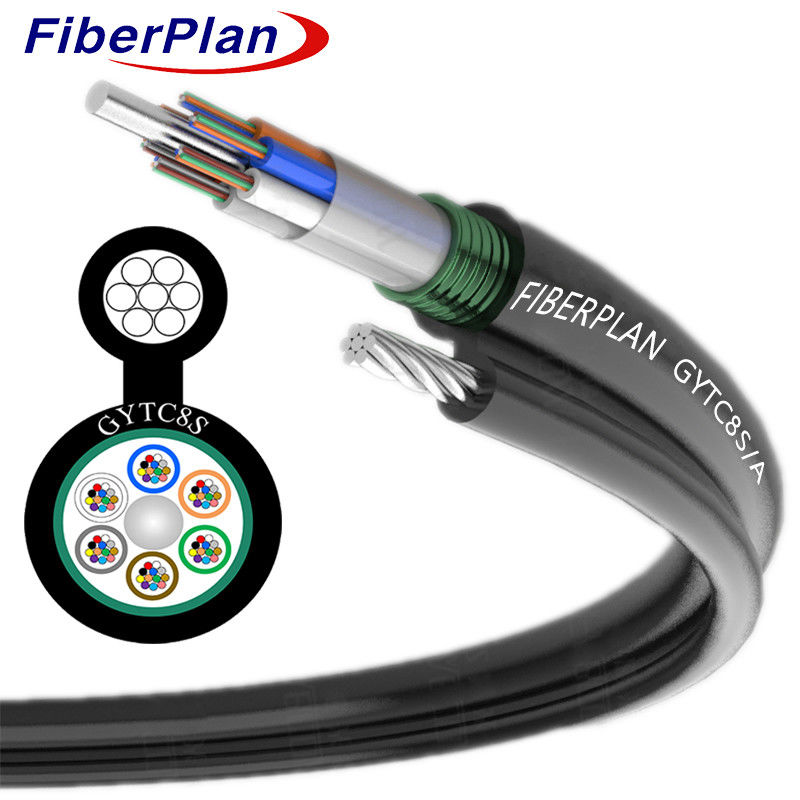

GYTC8S Rysunek 8 Kabel optyczny z włókna włókienniczego
Opis
Kabel ten zawiera włókna w plastikowej rurze o wysokim modułach wypełnionej substancją odporną na wodę.
Węzeł stalowy znajdujący się w rdzeniu służy jako element wytrzymałości metalowej.
Po nałożeniu PSP wokół rdzenia, ta sekcja, wraz z
Wykorzystuje się w tym celu zestaw ośrodków, w których znajdują się przewody do podtrzymania, zamknięty w polietylenowej (PE) osłonie, tworząc strukturę o kształcie 8.
W przypadku samodzielnych instalacji powietrznych, kabel ten zapewnia niezawodną wydajność w takich konfiguracjach.
Zastosowanie
1 Zaprojektowany do instalacji powietrznych i rurociągowych, bezproblemowo dostosowany do tych metod.
2 Dostosowane do dystrybucji na zewnątrz, zapewniające trwałość w różnych środowiskach.
3 Wspiera zarówno połączenia dalekobieżne, jak i komunikację sieci lokalnej, oferując wszechstronne połączenia
Opcje handlowe.
Charakterystyka
1 Wykazuje silną wytrzymałość mechaniczną i odporność na temperatury.
2 Wytrzymałość gwarantowana jest konstrukcją hydrolizoodpornej wysokiej wytrzymałości luźnej rury.
3 Specjalistyczne wypełnienie rur zapewnia kluczową ochronę włókien.
4 Waga o odporności na rozkład z elastycznością do wszechstronnego użytku.
5 PE osłona chroni kabel przed szkodliwym promieniowaniem UV, zwiększając długowieczność.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Włókno wypełniające | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Średnica rury (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Gęstość rurki luźnej (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Średnica zewnętrzna (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Gęstość obudowy zewnętrznej (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | częstotliwości | |||
| Blokowanie wody system |
Materiał | Żel wypełniający / taśma blokowana wodą | |||||
| Siła centralna członek |
Materiał | FRP | Średnica | 1.4 ((6-48) 2.0(72-144) |
|||
| Siła umysłowa członek |
Materiał | Włókna stalowe | Rodzaj | 10,0 mm*7 | |||
| Zbroja | Materiał | Taśma aluminiowa | |||||
| Galuś | Materiał | PE | Wielkość (wysokość*waga) |
2.5*1,5 mm | |||
| Wyjściowa osłona | Materiał | PE | Kolor | Czarne | |||
Charakterystyka mechaniczna i środowiskowa kabli
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 3000N | |||||
| Krótkoterminowe (n) | 7000N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe (n) | 300N/100mm | |||||
| Krótkoterminowe (n) | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.8 | 125±0.8 | 125±0.8 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | |||
