Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFXTY |

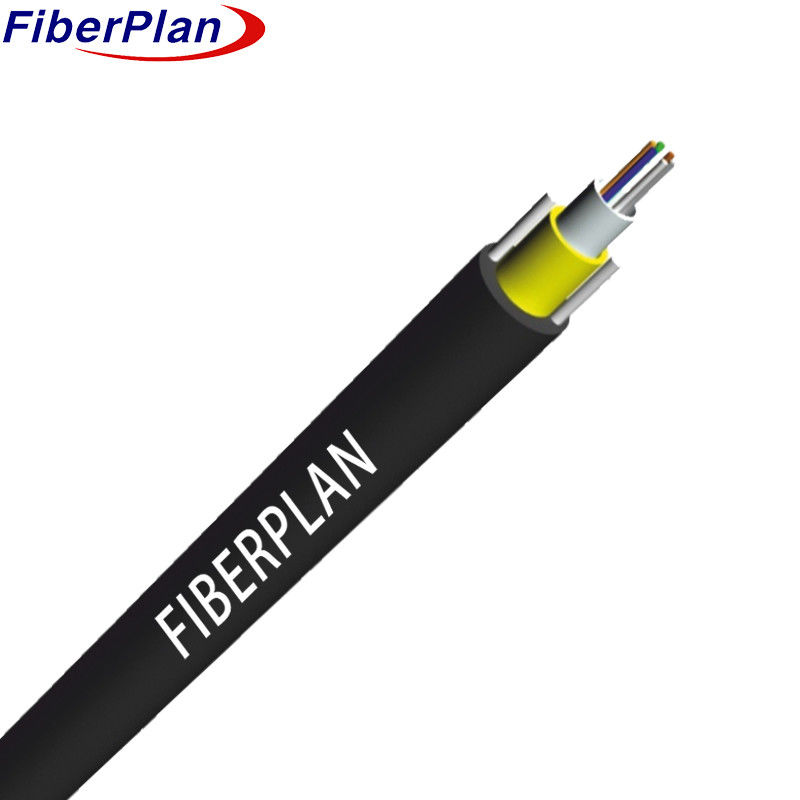

Kabel światłowodowy Unitube wzmocniony FRP 2 ~ 24F wodoodporny
Opis
Środek ochronny umieszcza włókna w elastycznej rurze wykonanej z trwałego, wytrzymałego tworzywa sztucznego.
Ta rurka jest wypełniona specjalnym związkiem odpornym na infiltrację wody.
Ponadto, dwie równoległe rury wzmocnione włóknami
Elementy z tworzyw sztucznych (FRP) umieszczone są po obu stronach zespołu w celu dodatkowego wsparcia strukturalnego.
Następnie kończy się wytrzymałą powłoką zewnętrzną z polietylenu (PE) w celu ogólnej ochrony.
Zastosowanie
Niniejsza specyfikacja obejmuje ogólne wymagania dotyczące centralnego kable lub przewodu.
Charakterystyka
· Dobre właściwości mechaniczne i temperatury.
· Wysokiej wytrzymałości luźna rurka odporna na hydrolizę.
· Specjalny związek wypełniający rurę zapewnia kluczową ochronę włókien.
· Odporność i elastyczność.
· FRP zapewniają wytrzymałość na rozciąganie.
· Mała średnica, lekka waga i przyjazna instalacja.
Szczegóły dotyczące struktury
| Liczba włókien | 2F-24F | ||||||
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Średnica | 20,6±0,1 mm | Gęstość | 00,5±0,05 mm | ||||
| Członek siły | Materiał | FRP | Średnica | Φ1,0 mm | |||
| Obudowa zewnętrzna | Materiał | MDPE/HDPE | Kolor | Czarne | |||
| Średnica | 70,1 ± 0,5 mm | Gęstość | 20,0±0,2 mm | ||||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 400N | |||||
| Krótkoterminowe (n) | 800N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 300N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Wydajność włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.2 | 125±0.2 | 125±0.2 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | |||
