Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTC8Y |

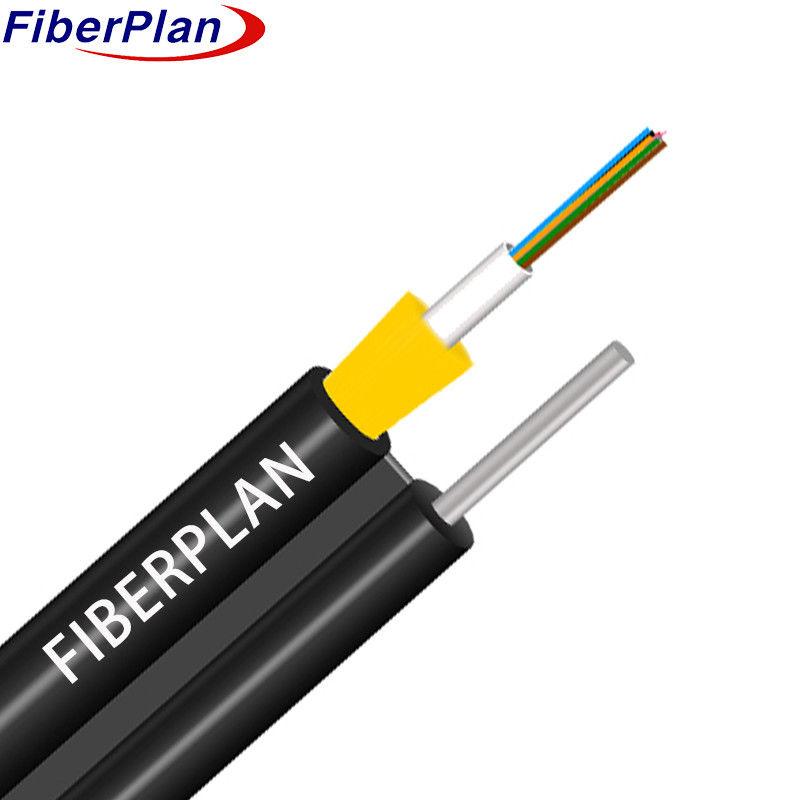

Niemetalowe przewody powietrzne z włókna optycznego z wzmocnieniem kevlarowym
Opis
Włókna umieszczane są wewnątrz plastikowej, luźnej rurki o wysokim modulu, którą następnie wypełnia się wodoodporną
Związek.Kevlar jest wbudowany w zewnętrzną powłokę tej części kabla, która jest uzupełniona
przez przewody dla wsparcia.Wreszcie zespół jest otoczony powłoką PE, tworząc strukturę na rysunku 8.
Zastosowanie
Niniejsza specyfikacja określa ogólne kryteria dla samonośnego kabla optycznego Centrum Rury
dla instalacji powietrznych i powietrznych.
Charakterystyka
1 Siła niemetalowa zapewnia wyjątkową odporność na zakłócenia elektromagnetyczne.
2 Wykazana luźna konstrukcja rur zapewnia niezawodną pracę.
3 Wykazuje wyjątkową trwałość mechaniczną i środowiskową.
4 Oferuje doskonałą elastyczność i zdolność do gięcia.
5 Ma kompaktową średnicę zewnętrzną, lekką wagę i łatwą instalację.
6 Wzmocnienie Kevlarem znacząco zwiększa wytrzymałość kablu.
Szczegóły dotyczące konstrukcji kabli
| Specyfikacja | Szczegóły |
|---|---|
| Liczba włókien | Od 1 do 12 rdzeni |
| Materiał z luźnej rury | PBT |
| Średnica rurki luźnej | 30,0 mm ± 0,2 mm |
| Samopowietrzna średnica drutu stalowego | 10,6 mm |
| Całkowita średnica kabla | 40,0 mm × 6,0 mm |
| Waga kabla na kilometr | 45± 2kg/km |
Kolor włókien
| Liczba włókien na rurę | 8 rdzeni |
|---|---|
| 1 | Niebieski |
| 2 | Pomarańczowy |
| 3 | Zielona |
| 4 | Brązowy |
| 5 | Szary |
| 6 | Biały |
| 7 | Czerwony |
| 8 | Czarne |
| 9 | Żółty |
| 10 | Violet |
| 11 | Różowa |
| 12 | Akwa |
Kable Charakterystyka mechaniczna
| Rdzeń | Średnica kabla | Waga |
|---|---|---|
| 1-12 | 4.0 x 6.0 | 45± 2kg/km |
| Parametry | Szczegóły |
|---|---|
| Zakres temperatury | -40°C do +70°C |
| Min promienie zgięcia (długoterminowe) | 10D (D = średnica kabla) |
| Min promienie zgięcia (krótkoterminowe) | 20D (D = średnica kabla) |
| Min Dopuszczalna wytrzymałość na rozciąganie (długoterminowa) | 700N |
| Min Dopuszczalna wytrzymałość na rozciąganie (krótkoterminowa) | 1200N |
| Temperatura działania | -40°C do +70°C |
| Temperatura instalacji | -20°C do +60°C |
| Temperatura przechowywania | -40°C do +70°C |
Charakterystyka włókna
| Styl włókna | Jednostka | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Warunki | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Zmniejszenie | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Nie, nie. | - Nie, nie. |
| Rozproszenie | 1550 nm | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Rozproszenie | 1625 nm | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Przepustowość | 850 nm | - Nie, nie. | - Nie, nie. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Nie, nie. |
| Przepustowość | 1300 nm | - Nie, nie. | - Nie, nie. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Nie, nie. |
| Zerowa długość fali rozpraszania | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Nie, nie. | - Nie, nie. | ≥1295, ≤1320 |
| Pochylenie dyspersji | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| PMD Maksymalna ilość pojedynczego włókna | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | |
| Wartość łącza projektowego PMD | Ps (((nm2·km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Długość fali wycięcia włókna λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Długość fali odcięcia kabla λcc | nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Numeryczna otwórka (NA) | - Nie, nie. | - Nie, nie. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Krok (średnia pomiaru dwukierunkowego) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Nieregularności w zakresie długości i końca włókna | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parametry | Jednostka | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Przerwanie | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Współczynnik rozproszenia odwrotnego różnicy | dB/km | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. |
| Jednorodność osłabienia | dB/km | ≤ 0.01 | ≤ 0.01 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Średnica rdzenia | μm | - Nie, nie. | - Nie, nie. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 |
| Średnica okładzin | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Średnica powłoki | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Błąd koncentryczności powłoki/obłoki | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Wkręcenie (promień) | μm | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
