Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTC8Y |

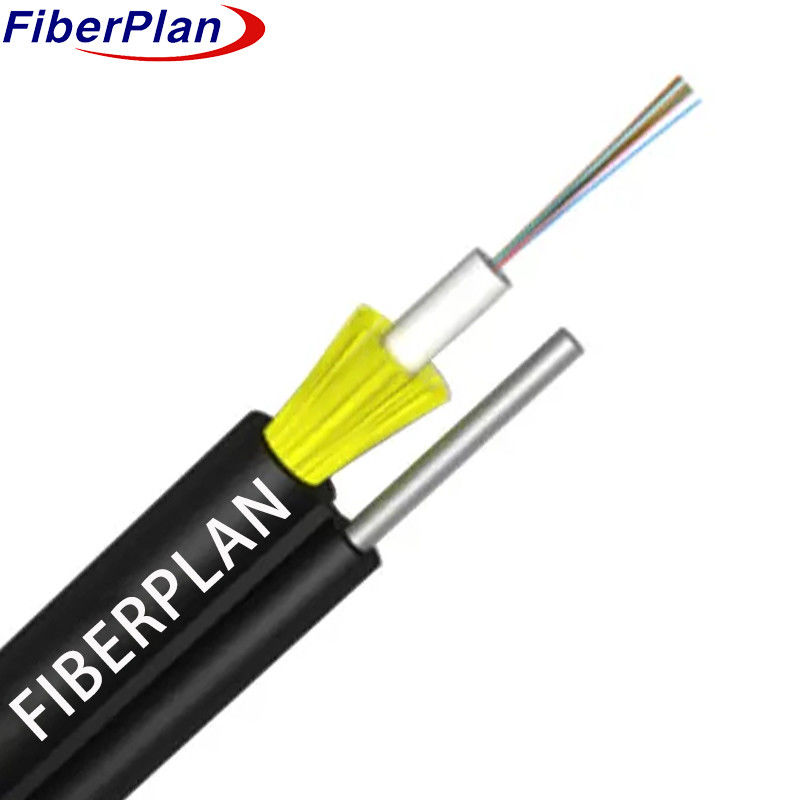

Kabel światłowodowy do instalacji powietrznej GYXTC8Y z Kevlarem
Opis
Rurka z tworzyw sztucznych o wysokim modułach zawiera włókna, wypełnione substancją odporną na wodę i otoczone
Zestaw ten, włącznie z przewodami do podtrzymania, jest otoczony osłoną PE, tworząc
strukturę w kształcie 8.
Zastosowanie
Niniejsza specyfikacja określa podstawowe kryteria dla samonośnego kabla optycznego Centrum Rury
przeznaczone do instalacji powietrznych i powietrznych.
Charakterystyka
1 Wyjątkowa wytrzymałość niemetaliczna zapewnia doskonałe zdolności anty-elektromagnetyczne.
2 Udowodniona konstrukcja luźnej rury zapewnia wysoką wydajność.
3 Wykazuje wyjątkowe właściwości mechaniczne i środowiskowe.
4 Oferuje doskonałą elastyczność i zdolność do gięcia.
5 Ma niewielką średnicę zewnętrzną, lekką i łatwą do montażu.
6 Wzmocnienie Kevlarem znacząco zwiększa wytrzymałość kablu.
Szczegóły dotyczące konstrukcji kabli
| Specyfikacja | Szczegóły |
|---|---|
| Liczba włókien | Od 1 do 12 rdzeni |
| Materiał z luźnej rury | PBT |
| Średnica rurki luźnej | 30,0 mm ± 0,2 mm |
| Samopowietrzna średnica drutu stalowego | 10,6 mm |
| Całkowita średnica kabla | 40,0 mm × 6,0 mm |
| Waga kabla na kilometr | 45± 2kg/km |
Kolor włókien
| Liczba włókien na rurę | 8 rdzeni |
|---|---|
| 1 | Niebieski |
| 2 | Pomarańczowy |
| 3 | Zielona |
| 4 | Brązowy |
| 5 | Szary |
| 6 | Biały |
| 7 | Czerwony |
| 8 | Czarne |
| 9 | Żółty |
| 10 | Violet |
| 11 | Różowa |
| 12 | Akwa |
Kable Charakterystyka mechaniczna
| Rdzeń | Średnica kabla | Waga |
|---|---|---|
| 1-12 | 4.0 x 6.0 | 45± 2kg/km |
| Parametry | Szczegóły |
|---|---|
| Zakres temperatury | -40°C do +70°C |
| Min promienie zgięcia (długoterminowe) | 10D (D = średnica kabla) |
| Min promienie zgięcia (krótkoterminowe) | 20D (D = średnica kabla) |
| Min Dopuszczalna wytrzymałość na rozciąganie (długoterminowa) | 700N |
| Min Dopuszczalna wytrzymałość na rozciąganie (krótkoterminowa) | 1200N |
| Temperatura działania | -40°C do +70°C |
| Temperatura instalacji | -20°C do +60°C |
| Temperatura przechowywania | -40°C do +70°C |
Charakterystyka włókna
| Styl włókna | Jednostka | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Warunki | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Zmniejszenie | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Nie, nie. | - Nie, nie. |
| Rozproszenie | 1550 nm | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Rozproszenie | 1625 nm | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Przepustowość | 850 nm | - Nie, nie. | - Nie, nie. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Nie, nie. |
| Przepustowość | 1300 nm | - Nie, nie. | - Nie, nie. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Nie, nie. |
| Zerowa długość fali rozpraszania | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Nie, nie. | - Nie, nie. | ≥1295, ≤1320 |
| Pochylenie dyspersji | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| PMD Maksymalna ilość pojedynczego włókna | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | |
| Wartość łącza projektowego PMD | Ps (((nm2·km) | ≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Długość fali wycięcia włókna λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Długość fali odcięcia kabla λcc | nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Numeryczna otwórka (NA) | - Nie, nie. | - Nie, nie. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Krok (średnia pomiaru dwukierunkowego) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Nieregularności w zakresie długości i końca włókna | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parametry | Jednostka | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Przerwanie | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Współczynnik rozproszenia odwrotnego różnicy | dB/km | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. | - Nie, nie, nie. |
| Jednorodność osłabienia | dB/km | ≤ 0.01 | ≤ 0.01 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| Średnica rdzenia | μm | - Nie, nie. | - Nie, nie. | 50 plus 1/1.0 | 62.5+/-2.5 | 50 plus 1/1.0 |
| Średnica okładzin | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Średnica powłoki | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Błąd koncentryczności powłoki/obłoki | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Wkręcenie (promień) | μm | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
