Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTZY |

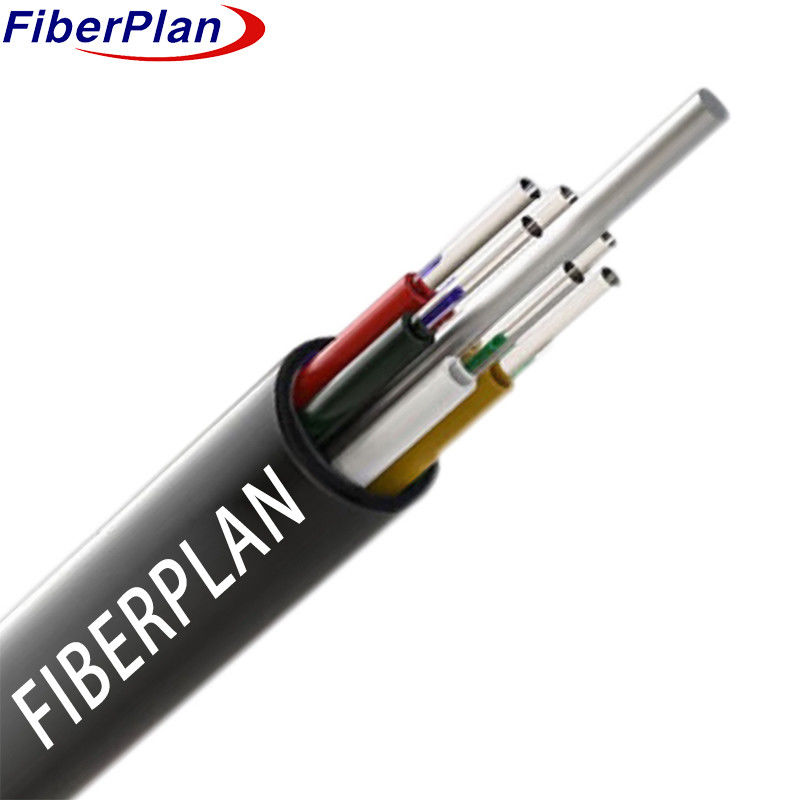

Wysokiej wytrzymałości kable przewodowe do sieci lokalnych GYFTZY
Opis
Wykonanie kable polega na umieszczeniu włókien w plastikowej rurze o wysokim modulu, wypełnionej wodoszczelnym
W środku jądra, włókno wzmocniony tworzywo sztuczne (FRP) działa jako nie-metalowy element wytrzymałości.
Rury i wypełniacze są następnie zaczepione wokół tego centralnego elementu wytrzymałościowego, tworząc kompaktowe, okrągłe rdzenie.
z powodu wypełnienia rdzenia kabla złożeniem ochronnym przed wnikaniem wody, kabel jest zakończony
obudowę PE.
Zastosowanie
1 Idealne do dystrybucji na zewnątrz.
2 Nadaje się do układów przesyłowych energii z układu trunkowego.
3 Dobrze nadaje się do sieci dostępowych i lokalnych, szczególnie w miejscach o wysokiej interferencji elektromagnetycznej.
Charakterystyka
1 Wykazuje doskonałe właściwości mechaniczne i temperatury.
2 Wykorzystuje wysokiej wytrzymałości, odporną na hydrolizę, luźną rurę.
3 Wykorzystuje specjalistyczny związek wypełniający rurę do ochrony kluczowych włókien.
4 Posiada odporność i elastyczność.
5 Zapewnia pełne napełnienie rdzenia kabla mieszaniną napełniającą.
Szczegóły dotyczące struktury
| Specyfikacja | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Liczba włókien | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numer rury | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Włókno na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numer paliwa wypełniającego | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Średnica rury (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Gęstość rurki luźnej | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Średnica zewnętrzna (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Gęstość płaszcza (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Materiał z luźnej rury | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Kolor rurki luźnej | Standardowym widmem | Standardowym widmem | Standardowym widmem | Standardowym widmem | Standardowym widmem | Standardowym widmem | Standardowym widmem | Standardowym widmem |
| Materiał do części o centralnej wytrzymałości | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Środkowa siła średnicy członka | 10,4 mm (6-48F) | 10,4 mm (6-48F) | 10,4 mm (6-48F) | 10,4 mm (6-48F) | 10,4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Warstwa | - | - | - | - | - | PE (tylko dla 96F-144F) | PE (tylko dla 96F-144F) | PE (tylko dla 96F-144F) |
| Materiał pręta wypełniającego | PP | PP | PP | PP | PP | - | - | - |
| Kolor pręta wypełniającego | Czarne | Czarne | Czarne | Czarne | Czarne | - | - | - |
| Materiał systemu blokowania wody | Żel wypełniający | Żel wypełniający | Żel wypełniający | Żel wypełniający | Żel wypełniający | Żel wypełniający | Żel wypełniający | Żel wypełniający |
| Materiał obudowy zewnętrznej | PE | PE | PE | PE | PE | PE | PE | PE |
| Kolor okładki zewnętrznej | Czarne | Czarne | Czarne | Czarne | Czarne | Czarne | Czarne |
Wydajność mechaniczna i środowiskowa
| Nieruchomości | Długoterminowe | Krótkoterminowe |
|---|---|---|
| Wytrzymałość na rozciąganie | 600N | 1500 N |
| Obciążenie zniszczeniem | 300N/100mm | 1000N/100mm |
| Promień gięcia | Dynamiczny: 20D | Statyczny: 10D |
| Specyfikacje temperatury | Przechowywanie: od -20°C do +70°C | Instalacja: od -10°C do +60°C |
Wydajność włókna
| Styl włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 |
| Zmniejszenie | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Średnica okładzin | - Tak. | 125±0.5 | 125±0.5 | 125±0.5 |
| Okładka Nieokrągłość | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 |
