Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYXTC8Y |

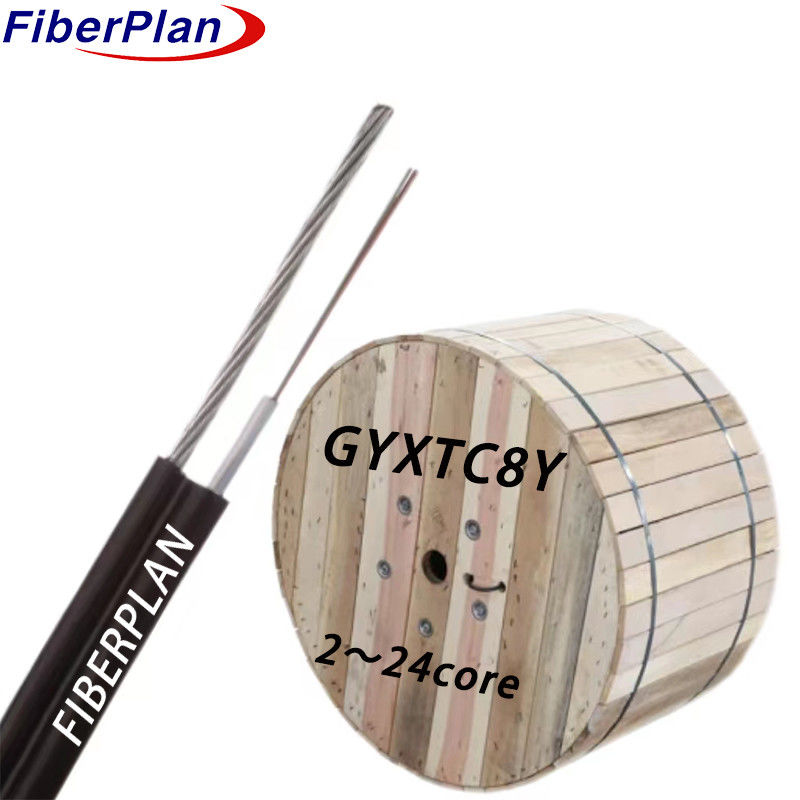

GYXTC8Y Kabel optyczny z włókna optycznego z centralną konstrukcją luźnej rurki
Opis
Kabel zawiera włókna umieszczone w luźnej rurze z tworzyw sztucznych o wysokim modulu, wypełnionej wodoodpornym
Wraz z przewodami podtrzymującymi, zespół ten jest zamknięty w osłonie PE, tworząc strukturę na rysunku 8.
Zastosowanie
1 Zaprojektowany do stosowania na zewnątrz, zapewniając trwałość.
2 Kompatybilne z metodami instalacji powietrznej i rurociągowej.
3 Idealny do komunikacji długodystansowej i lokalnej.
Charakterystyka
1 Wykazane działanie przy sprawdzonej konstrukcji luźnej rury.
2 Wyjątkową odporność anty-elektromagnetyczną zapewnia wytrzymałość niemetalowa.
3 Niezwykła odporność mechaniczna i środowiskowa.
4 Oferuje doskonałą elastyczność i wydajność gięcia.
5 Lekkie, o małej średnicy zewnętrznej, ułatwiające łatwą instalację.
Szczegóły dotyczące budowy kabli
| Liczba włókien | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Rurka luźna | Materiał | PBT | Średnica | 20,8 mm | |||
| Wypełnianie rur | Mateial | Związek wypełniający | |||||
| System blokowania wody | Materiał | Taśma blokowa dla wody / żel wypełniający | |||||
| Członek siły psychicznej | Mateial | Drut stalowy | Wielkość | 10,4 mm | |||
| Galuś | Mateial | PE | Wielkość (h*w) |
10,5 mm*1,0 mm | |||
| Powierzchnia zewnętrzna | Materiał | PE | Kolor | czarny | |||
| Średnica | 3.8*6.5-12 (±0,5) mm |
Gęstość | 10,6±0,05 mm | ||||
Charakterystyka mechaniczna i środowiskowa kabli
| Wytrzymałość na rozciąganie | Długoterminowe | 600N | |||||
| Krótkoterminowe | 1500 N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 300N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.5 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | |||
