Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW
  • Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW

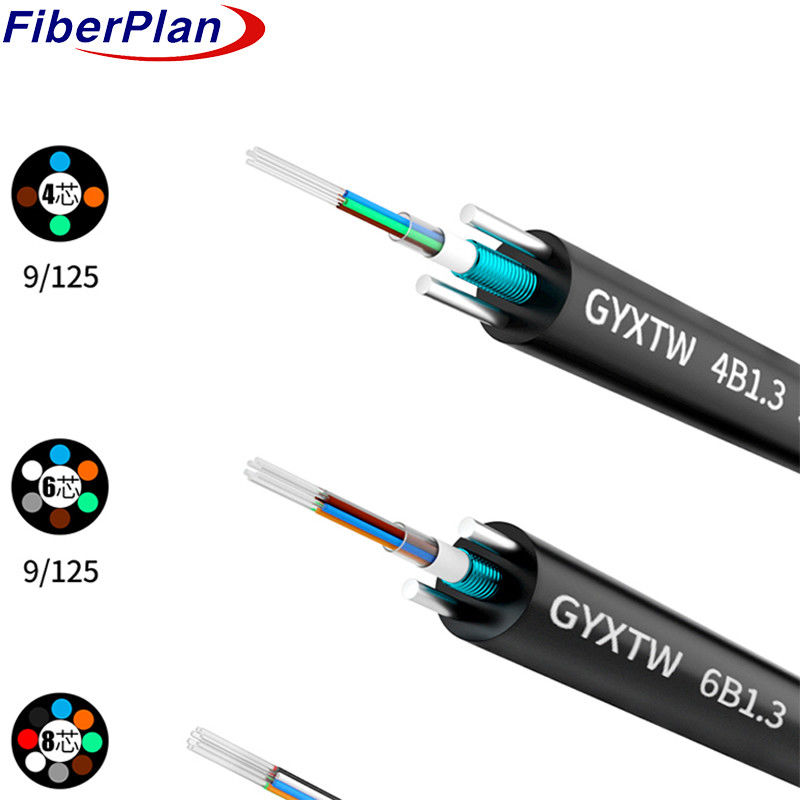

Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW

Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW

Miejsce pochodzenia Chiny
Nazwa handlowa Fiberplan
Orzecznictwo ISO 9001; TÜV certificate
Numer modelu GYXTW
Szczegóły produktu
Opancerzony:
Taśma stalowa + równoległy drut stalowy
kolor kurtki:
Czarny, dostosowany
Model:
GYXTW
błonnik:
G652D jedno- lub wielo-tryb
Promień gięcia:
20x średnica kabla
Temperatura przechowywania:
-40°C do +70°C
Średnica stali:
1,0 mm *2
Struktura:
Centralna luźna tuba
Średnica kabla:
8,0 mm
długość bębna:
5 km lub dostosowane
Kolor włókna:
Niebieski, Pomarańczowy, Zielony, Brązowy, Łupkowy, Biały, Czerwony, Czarny, Żółty, Fioletowy, Różow
Luźna rurka:
PBT
System blokowania wody:
Mieszanka wypełniająca
Czas realizacji:
3 do 5 dni
Podkreślić:

8.0mm włókna jedno- i wielo-przewodnikowe

,

GYXTW światło jedno- i wielo-trybie

,

G652D kabel jednowarunkowy

Warunki płatności i wysyłki
Minimalne zamówienie
1km
Cena
negotiable
Szczegóły pakowania
Drewniany bęben
Czas dostawy
5-8 dni roboczych
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
5000 km miesięcznie
Opis produktu

Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW



Opis

  1. Włókna umieszczone w luźnej rurze z tworzyw sztucznych o wysokim modulu.
  2. Rurka wypełniona substancją odporną na wodę.
  3. Taśma stalowa otacza rurę.
  4. Materiał wodoodporny dla kompaktowej, wodoszczelnej konstrukcji.
  5. Równoległe druty stalowe po obu stronach taśmy stalowej.
  6. Powierzchnia wykończona polietylenem (PE).



Zastosowanie

  1. Ogólne wymagania dotyczące centralnego kablu zewnętrznego z luźnymi rurami.
  2. Zaprojektowane do instalacji powietrznych lub kanałowych.



Charakterystyka

  1. Doskonała odporność mechaniczna i termiczna.
  2. Wysokiej wytrzymałości hydrolizoodporna, luźna rura.
  3. Specjalny związek zapewnia ochronę włókien.
  4. Odporny na złamanie i elastyczny projekt.
  5. Wytrzymałość na rozciąganie zapewniona przez równoległe druty stalowe.
  6. Lekka, mała średnica i łatwa w montażu.



Szczegóły dotyczące konstrukcji kabli

Liczba włókien 1 ~ 24 rdzenia
Rurka luźna materiał PBT
średnica Ф2.2 (zewnętrzne/wewnętrzne)
Wypełnianie rur Związek do napełniania rur
Drut stalowy wielkość 00,8 mm
Liczba 2
Obudowa zewnętrzna materiał PE,HDPE,LDPE
średnica 10,8±0,2 mm

Kolor włókien

Liczba włókien na
Rury 8 rdzeni		 1 2 3 4 5 6
Niebieski Pomarańczowy Zielona Brązowy Szary Biały
7 8 9 10 11 12
Czerwony Czarne Żółty Violet Różowa Akwa
Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru.

Kable Charakterystyka mechaniczna

rdzeń Średnica kabla masę
1 ~ 24 80,0 mm±0.2 mm 65 kg/km±4 kg
Zakres temperatury -40 ~ +70 - Nie, nie.
Min. promienie zgięcia ((mm) Długoterminowe 10D
Min. promienie zgięcia ((mm) Krótkoterminowe 20D
Min. dopuszczalna wytrzymałość na rozciąganie ((N) Długoterminowe 1200
Min. dopuszczalna wytrzymałość na rozciąganie ((N) Krótkoterminowe 1500
Temperatura pracy (°C) -40 ~ +70
Temperatura instalacji ((°C) -20 ~ +60
Temperatura przechowywania (°C) -40 ~ +70

Charakterystyka włókna

Styl włókienny Jednostka SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
stan nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
osłabienie dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Nie, nie. - Nie, nie.
Depresja 1550 nm Ps/(nm*km) - Nie, nie. ≤ 18 - Nie, nie. - Nie, nie. Depresja
1625 nm Ps/(nm*km) - Nie, nie. ≤ 22 - Nie, nie. - Nie, nie. 　
Szerokość pasma 850 nm MHZ.KM - Nie, nie. - Nie, nie. ¥400 ¥160 Szerokość pasma
1300 nm MHZ.KM - Nie, nie. - Nie, nie. ¥800 ¥500 　
Zerowa długość fali rozproszenia nm 1300-1324 ¥1302,
≤1322		 - Nie, nie. - Nie, nie. 1295 zł,
≤1320
Poziom zerowego nachylenia nm ≤ 0.092 ≤ 0.091 - Nie, nie. - Nie, nie. - Nie, nie.
PMD Maksymalna ilość włókien indywidualnych 　 ≤ 0.2 ≤ 0.2 - Nie, nie. - Nie, nie. ≤ 0.11
Wartość łącza projektowego PMD Ps (((nm2*km) ≤ 0.12 ≤ 0.08 - Nie, nie. - Nie, nie. - Nie, nie.
Długość fali odcięcia włókna λc nm ¥ 1180,
≤1330		 ¥1180,
≤1330		 - Nie, nie. - Nie, nie. - Nie, nie.
Włókno kablowe
długość fali λcc		 nm ≤ 1260 ≤ 1260 - Nie, nie. - Nie, nie. - Nie, nie.
MFD 1310 nm - Tak. 9.2±0.4 9.2±0.4 - Nie, nie. - Nie, nie. - Nie, nie.
1550 nm - Tak. 10.4±0.8 10.4±0.8 - Nie, nie. - Nie, nie. - Nie, nie.
Numeryczne
Wymagania w zakresie:		 　 - Nie, nie. - Nie, nie. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Średnia stopnia dwukierunkowego
pomiaru)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Nieregularności w zakresie włókien
długość i punkt		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Brak ciągłości
Zwrotne rozproszenie różnicy
współczynnik		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Jednorodność tłumienia dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater rdzenia - Tak. 　 　 50±1.0 62.5±2.5 50±1.0
Średnica okładzin - Tak. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Nieokrągłość powłoki % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Średnica powłoki - Tak. 242±7 242±7 242±7 242±7 242±7
Powierzchnia
błąd koncentryczny		 - Tak. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Nieokrągłość powłoki % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Błąd koncentryczności rdzenia/obudowy - Tak. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Kręgosłup (radiusz) - Tak. ≤ 4 ≤ 4 - Nie, nie. - Nie, nie. - Nie, nie.



Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW 0Wielowarstwowe PBT Łatwe rurki Włókno stalowe wzmacniające GYXTW 1

Znaków:

8.0mm włókna jedno- i wielo-przewodnikowe,

GYXTW światło jedno- i wielo-trybie,

G652D kabel jednowarunkowy
