| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYFTA53 |
Wyróżnienie:
Opis
Konstrukcja kabla polega na umieszczeniu włókien 250 μm w luźnej rurze wykonanej z tworzywa sztucznego o wysokim module, wypełnionej
W jądrze znajduje się niemetaliczny element wytrzymałościowy (FRP), a rury
Laminat polietylenowy aluminiowy (APL)
Rdzeń kabla jest następnie pokryty cienką wewnętrzną osłoną PE, a PSP
Wreszcie kabel jest uzupełniony zewnętrzną osłoną PE dla całkowitej ochrony.
Zastosowanie
* Przystosowany do dystrybucji na zewnątrz i bezpośredniego zakopania, co sprawia, że nadaje się do instalacji na zewnątrz.
* Przystosowany do systemów przesyłu energii trunkowej, co czyni go odpowiednim do wydajnego zasilania na długie odległości
Przekaz.
* Używane w sieciach dostępowych i sieciach lokalnych w miejscach o wysokiej interferencji elektromagnetycznej, zapewniające niezawodne
łączność w trudnych środowiskach elektromagnetycznych.
Charakterystyka
* Dobre właściwości mechaniczne i temperatury, zapewniające niezawodną pracę w różnych warunkach.
* Specjalny związek wypełniający rurę zapewnia kluczową ochronę włókna, zwiększając jego trwałość.
* Odporność i elastyczność na złamanie, zapewniając kablowi zdolność do wytrzymania ciśnienia zewnętrznego i
dostosować się do różnych scenariuszy instalacji.
* PSP (Laminat polietylenowy) zwiększa odporność na wilgoć, chroniąc kabel przed wodą
wprowadzenie i utrzymanie integralności wydajności.

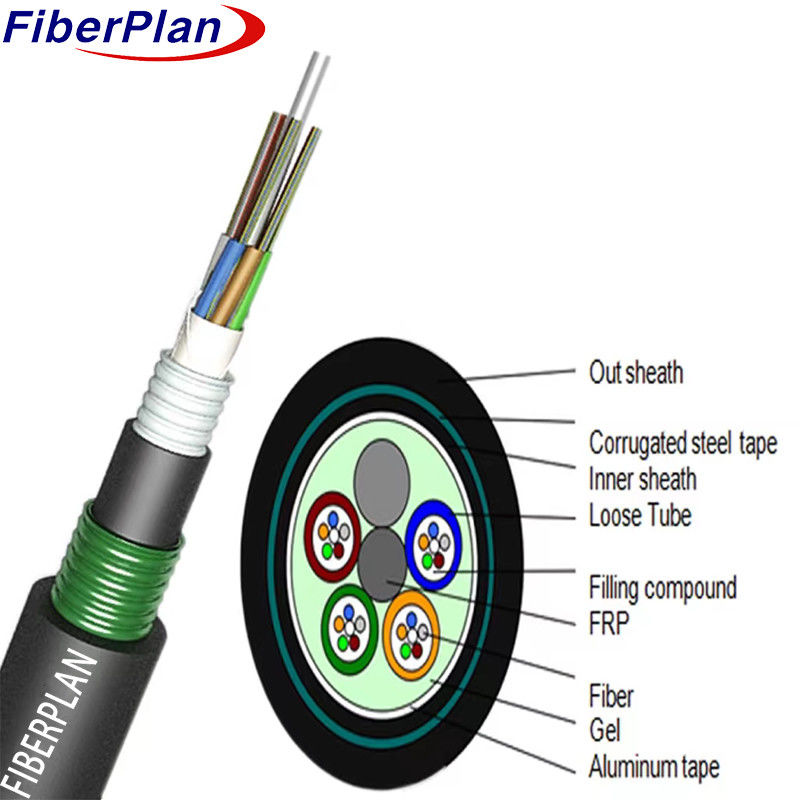

Szczegóły dotyczące struktury
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Włókno wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Średnica rur luźnej (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica wewnętrzna osłony (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Średnica zewnętrzna (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Grubość średnicy wyjściowej (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Wypełnianie rur | Materiał | Związek wypełniający | |||||
| Członek centralnej siły | Materiał | FRP | Średnica | 20,0 mm | |||
| System blokowania wody | Materiał | Taśma blokowa dla wody / żel wypełniający | |||||
| Sznurek rozrywający | Kty | 2 sztuk | Kolor | Biały | |||
| Wewnętrzna osłona | Materiał | PE | Kolor | Czarne | |||
| Zbroja | Materiał | Taśma z stali falistej | |||||
| Obudowa zewnętrzna | Materiał | PE | Kolor | Czarne | |||
Wydajność mechaniczna i środowiskowa
| Wytrzymałość na rozciąganie | Długoterminowe (n) | 1000N | |||||
| Krótkoterminowe (n) | 3000N | ||||||
| Obciążenie tłoczeniowym | Długoterminowe | 3000N/100mm | |||||
| Krótkoterminowe | 1000N/100mm | ||||||
| Promień gięcia | Dynamiczny | 20D | |||||
| Statyczny | 10D | ||||||
| Temperatura instalacji | -10°C+60°C | ||||||
| Temperatura przechowywania | -40°C+70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±3 | 242±3 | 242±3 | |||
