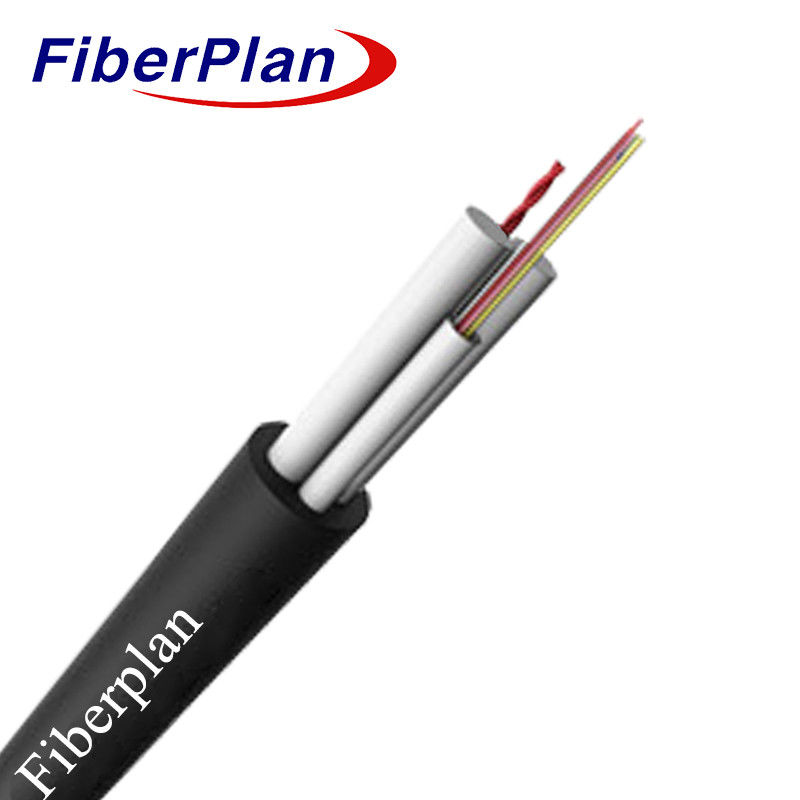

Fiberplan zewnętrzny kablówka z pojedynczą osłoną ASU
Opis
Kabel optyczny ASU jest bardzo popularny w sieciach optycznych FTTH ze względu na jego płaską konstrukcję.
Zawiera kabel światłowodowy typu G.652D, wykorzystuje światłowodowe włókna i włókna yofc, zapewniając wysoką wydajność
Przekazywanie danych i łatwe włączenieW projekcie priorytetem jest efektywność kosztowa poprzez zmniejszenie instalacji i
Koszty utrzymaniaZ punktu widzenia konstrukcji obejmuje nieprzewodzący rdzenia SM optyczny
linia włókiennicza chroniona bezpiecznymrozpuszczonyRury.Dodatkowo dwa specjalnie wykonane elementy ułatwiają kotwiczenie
i zawieszenia, zwiększając odpornośća takżestabilność w złożonych konfiguracjach sieci.
Zastosowanie
1Dostosowane do dystrybucji na zewnątrz: zaprojektowane do eksploatacji na zewnątrz, wykazujące odporność i przydatność
dla różnych warunków pogodowych i czynników zewnętrznych.
2Kompatybilny z układem przesyłowym energii z układu przesyłowego energii z układu
W związku z tym należy zwrócić uwagę na to, że systemy przesyłowe mogą być bardziej wydajne i wydajne w obsłudze transmisji o dużej mocy w rozległych sieciach.
3Wysoka zdolność adaptacji do interferencji elektromagnetycznych: nadaje się do sieci dostępu i sieci lokalnych w obszarach o wysokiej temperaturze
interferencji elektromagnetycznych, wykazując zdolność do zminimalizowania podatności na interferencje i utrzymania
stabilna komunikacja w trudnych środowiskach elektromagnetycznych.
Charakterystyka
1. Wydajność mechaniczna i temperatury: zapewnia niezawodną funkcjonalność w różnych zakresie temperatur
i poziom naprężenia mechanicznego w celu zapewnienia stałej pracy.
2. hydroliza-odporna wysokiej wytrzymałości luźna rurka: trwała struktura rur odporna na hydrolizę, zapewniająca
Długowieczność nawet w środowiskach podatnych na wilgoć.
3Specjalistyczna ochrona włókien: dedykowane wypełnianie rur kompozycyjne osłony włókien, zapewniające podstawową ochronę
dla ich długowieczności.
4. Odporność na kruszenie i elastyczność: równoważy siłę przeciw ciśnieniu z elastycznością, idealnie nadającą się do wszechstronnych instalacji.
5Zwiększona ochrona pęknej rury: pękna mieszanina wypełniająca rurę wzmacnia kabel przed działaniem środowiska
czynniki.
6Kompleksowa ochrona rdzenia: Całkowite wypełnienie rdzenia kabla zapewnia kompleksową ochronę,
ochrona przed różnymi czynnikami zewnętrznymi w celu długotrwałej trwałości.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
2-12 rdzenia |
| Bariera wilgotności |
Taśma wodoblokowa |
| Rury luźne i elementy wypełniające |
materiał |
PBT |
| średnica |
2.2mmF±00,1 mm |
| Członek centralnej siły |
materiał |
FRP |
| wielkość |
20,0 mm±0.2 mm |
| Włóczno |
50 m ~ 150 m |
| Całkowita średnica kabla |
80,0 mm±0.5 mm |
| Rurka luźna |
materiał |
PBT |
| średnica |
Ф2.2 (zewnętrzne/wewnętrzne) |
| Obudowa zewnętrzna |
materiał |
PE |
| średnica |
10,8±0,2 mm |
| Masa kabli na km |
60 kg/km |
Kolor włókien
|
Liczba włókien
12 rdzeni na rurę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. |
Kable Charakterystyka mechaniczna
| Pozycje |
Opis |
| Temperatura instalacji ((°C) |
-15 ~ +60 |
| Temperatura pracy (°C) |
-40 ~ +70 |
| Min. promień gięcia ((mm) |
Długoterminowe |
10D |
| krótkoterminowe |
20D |
| Dopuszczalna wytrzymałość na rozciąganie ((N) |
Długoterminowe |
600 |
| krótkoterminowe |
1500 |
| Obciążenie tłoczeniowe ((N/100 mm) |
Długoterminowe |
300 |
| krótkoterminowe |
1000 |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps(nm2*k
m) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.3 |
9.2±0.3 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.5 |
10.4±0.5 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 4 |
≤ 4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
