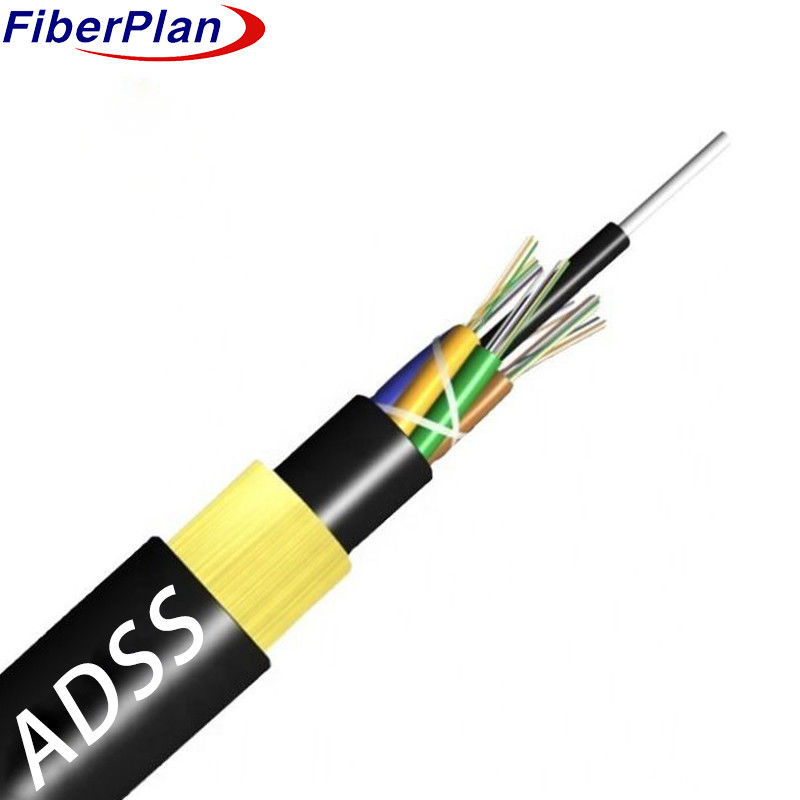

Włókno optyczne ADSS z podwójnej osłony z przędzy kevlarową wzmocnionej
Opis
Kable ADSS (All-Dielectric Self-Supporting) wykorzystują luźną konstrukcję rurową, aby zapewnić optymalne
Włókna optyczne są bezpiecznie umieszczone w rurkach z tworzyw sztucznych o wysokim modulu wypełnionych
Rury te, wraz z wypełniaczami, są
o szerokości nieprzekraczającej 10 mm,
kompaktowe i okrągłe rdzeń kabla.
Aby zwiększyć ochronę, rdzeń jest wypełniony związkiem i zamknięty w cienkim polietylenie (PE)
Dodatkowe wzmocnienie zapewnia warstwa przędzy aramidowej nawieszanej na wewnętrzną osłonę.
Wreszcie, kabel jest uzupełniony zewnętrzną osłoną, która może być polietylenem (PE) dla standardowych
zastosowania lub anty-tracking (AT) dla środowisk o wysokim naprężeniu elektrycznym.
Ta solidna konstrukcja zapewnia, że kable ADSS są wysoce trwałe, odporne na wilgoć i zdolne do
Odpowiednie zarówno do instalacji powietrznych, jak i podziemnych, urządzenia te
Kable zapewniają niezawodną wydajność
w wielu zastosowaniach.
Zastosowanie
1Projektowanie kabli optycznych ADSS dokładnie uwzględnia warunki mocy powietrznej w czasie rzeczywistym
W tym celu należy zapewnić optymalną wydajność i trwałość w takich warunkach.
2Powierzchnie zewnętrzne PE są wykorzystywane do przewodów elektrycznych poniżej 110 kV, natomiast powierzchnie zewnętrzne AT są wykorzystywane do zasilania
linie o napięciu 110 kV i wyższym w celu zapewnienia lepszej ochrony.
3Specyficzne elementy projektowe, takie jak ilość przędzy aramidowej i proces strunkowania, są precyzyjnie określone w celu zapewnienia, że:
Zapewnia to niezawodną pracę układu optycznego.
kabli w różnych scenariuszach instalacji.
Charakterystyka
1. umożliwia instalację bez konieczności wyłączenia zasilania, minimalizując zakłócenia w obsłudze podczas
rozmieszczenie.
2Jego lekka i kompaktowa średnica zmniejsza obciążenie lodem, wiatrem, wieżami i obciążeniami zwrotnymi.
zwiększając w ten sposób trwałość i ogólną wydajność kabla.
3Zaprojektowane na okres 30 lat, zapewniające wiarygodność i efektywność kosztową w infrastrukturze
projektów.
4Wykazuje silną wytrzymałość na rozciąganie i odporność na temperaturę, zapewniając stałą wydajność w całym
różnorodne warunki środowiskowe.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
Rdzeń 24-144 |
| Wiązka wypełniająca |
20,0 mm |
| Bariera wilgotności |
System blokowania wody |
| Członek centralnej siły |
materiał |
FRP/FRP z PE |
| wielkość |
20,1 mm |
| Wypełnianie rur |
Związek do napełniania rur |
| wypełniacz |
Rurka PP/rurka PVC |
| Wewnętrzna osłona |
materiał |
PE |
| Rurka luźna |
materiał |
PBT |
| średnica |
F2.2mm (wewnętrzny/wewnętrzny) |
| Obudowa zewnętrzna |
materiał |
PE/HDPE |
| średnica |
11±0,2 mm |
Kolor włókien
|
Liczba włókien 8
rdzenia na rurkę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. |
Kable Charakterystyka mechaniczna
| rdzeń |
Średnica kabla |
Waga |
| 2 rdzenia do 60 rdzenia |
12±0,2 mm |
140±3 kg/km |
| 72 rdzenia |
13±0,2 mm |
190 ± 3 kg/km |
| 96 rdzenia |
140,5±0,2 mm |
220±3 kg/km |
| 144 rdzeń |
160,5±0,2 mm |
240±3 kg/km |
| Rec.daily max. working tension (Dzienne maks. napięcie robocze) |
88kN |
| Maks. dopuszczalne napięcie robocze |
32.7KN |
| Moduł elastyczności |
37KN/mm2 |
| Min. promienie zgięcia ((mm) |
Operacja |
240 mm |
| Instalacja |
390 mm |
| Dodatkowe obciążenie |
Obciążenie dodatkowe 0,5% ~ 0,7% |
| Lód |
5 mm |
| Prędkość wiatru |
35m/s |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps(nm2*k
m) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.2±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.8 |
10.4±0.8 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 4 |
≤ 4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
