Dwukrotnie opancerzony, podwójny okienkowy kabel optyczny zewnętrzny GYTA53
Opis
Konstrukcja kabla składa się z włókien umieszczonych w plastikowej płycie o wysokim modułach wypełnionej
Włókno stalowe, czasami pokryte polietylenem dla wysokiego poziomu włókien
Rury i wypełniacze są zaczepione
W ten sposób tworzy się kompaktowe, okrągłe rdzeń kabla.
w celu zapobiegania wchłanianiu wody, a następnie cienką wewnętrzną osłonę PE.
wzmocnione warstwą PSP stosowaną wzdłużnie i uzupełnione zewnętrzną osłoną PE.
Zastosowanie
* Dostosowanie do dystrybucji na zewnątrz: Ten kabel jest zaprojektowany specjalnie do użytku na zewnątrz
wytrzymać wyzwania środowiskowe, zapewniając niezawodną wydajność w dystrybucji na zewnątrz
scenariusze.
*Rozmaite opcje instalacji:odpowiednie dla różnych metod instalacji, w tym rozmieszczenia powietrznego,
Instalacja kanałów i bezpośrednie zakopanie, co zapewnia elastyczność w planowaniu infrastruktury.
*Idealny do komunikacji sieciowej na duże odległości i w obszarze lokalnym: Dostosowany do wymagań
W celu zapewnienia skutecznej i efektywnej komunikacji na duże odległości oraz
skuteczne przesyłanie danych na różne odległości.
Charakterystyka
*Bardza wydajność mechaniczna i termiczna:Zapewnia niezawodną wydajność w różnych warunkach
obciążenia mechaniczne i warunki temperatury.
*Hydroliza-odporna wysokiej wytrzymałości luźna rura:luźna rura o wysokiej wytrzymałości,
jest odporny na hydrolizę, zapewniając dłuższą trwałość kabli.
*Specjalny związek wypełniający rurki do ochrony włókien:Używa specjalnego związku wypełniającego w
rurę, aby zapewnić niezbędną ochronę włókien optycznych.
*Wierność i elastyczność: Zaprojektowany tak, aby wytrzymać siły tłoczenia przy zachowaniu elastyczności,
umożliwiające wszechstronne montaż.
*Środki projektowe szczelne:
-Centralny element wytrzymałości:Włókno stalowe służy jako centralny element wytrzymałości.
- Wypełnienie rdzenia kabla: 100% wypełnienie rdzenia kabla mieszaniną wypełniającą zwiększa wodoodporność
- Czyli uczciwość.
- APL Barrier Wyposażenie w wilgoć:Laminat polietylenowy z aluminium (APL) służy jako bariera wilgoci.
- PSP odporny na wilgoć: Długowymiarowe stosowanie polietylenu (PSP) zwiększa wilgotność
Wykrywanie.
-Wodoblokowy materiał:Włącza materiały wodoblokowe w celu dalszej ochrony przed
Wpływ wody.

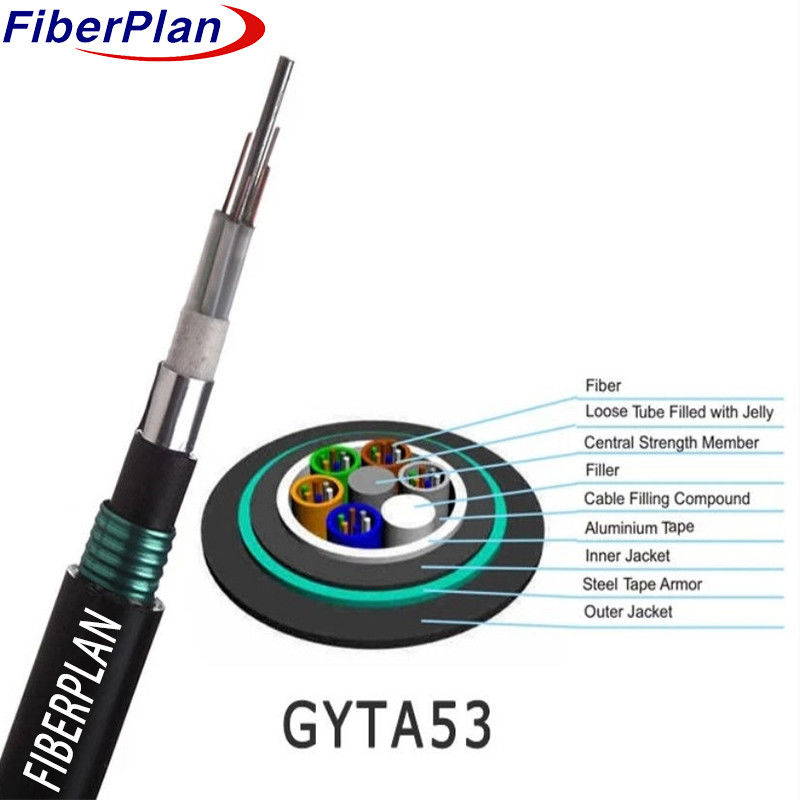

Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
12-144 rdzeń |
| Wiązka wypełniająca |
4-0 |
| Bariera wilgotności |
System blokowania wody |
| Członek centralnej siły |
materiał |
Włókno stalowe/FRP |
| wielkość |
10,3 mm |
| Wypełnianie rur |
Związek do napełniania rur |
| Wewnętrzna osłona |
materiał |
PE/HDPE |
| średnica |
20,0 mm |
| Rurka luźna |
materiał |
PBT |
| średnica |
Ф2.2 (zewnętrzne/wewnętrzne) |
| Wnętrze opancerzone |
materiał |
Taśma aluminiowa |
| Pozostałe maszyny |
materiał |
Taśma z stali falistej |
| Obudowa zewnętrzna |
materiał |
PE/HDPE |
| średnica |
10,7±0,1 mm |
Kolor włókien
| Liczba włókien8 rdzenina rurkę |
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. |
Kable Charakterystyka mechaniczna
| rdzeń |
Średnica kabla |
masę |
| Od 24 do 42 rdzenia |
140,0±0,4 mm |
150±4 kg/km |
| 48 rdzenia |
140,0±0,4 mm |
200±4 kg/km |
| 60 rdzenia |
140,0±0,4 mm |
205±4 kg/km |
| 72 rdzeń |
150,5±0,4 mm |
210±4 kg/km |
| 96 rdzeni |
170,1 ± 0,4 mm |
270±4 kg/km |
| 144 rdzeń |
200,3 ± 0,4 mm |
310±4 kg/km |
| Min. promienie zgięcia ((mm) |
Długoterminowe |
10D |
| Min. promienie zgięcia ((mm) |
Krótkoterminowe |
20D |
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) |
Długoterminowe |
3000 |
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) |
Krótkoterminowe |
4000 |
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) |
Długoterminowe |
1000 |
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) |
krótkoterminowe |
3000 |
| Temperatura pracy (°C) |
-40 ~ +70 |
| Temperatura instalacji ((°C) |
-15 ~ +60 |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps (((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.2±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
100,4±0.8 |
100,4±0.8 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.
015 |
00,200±0
.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 4 |
≤ 4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
