Zewnętrzny kabel światłowodowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | GYTA53 |

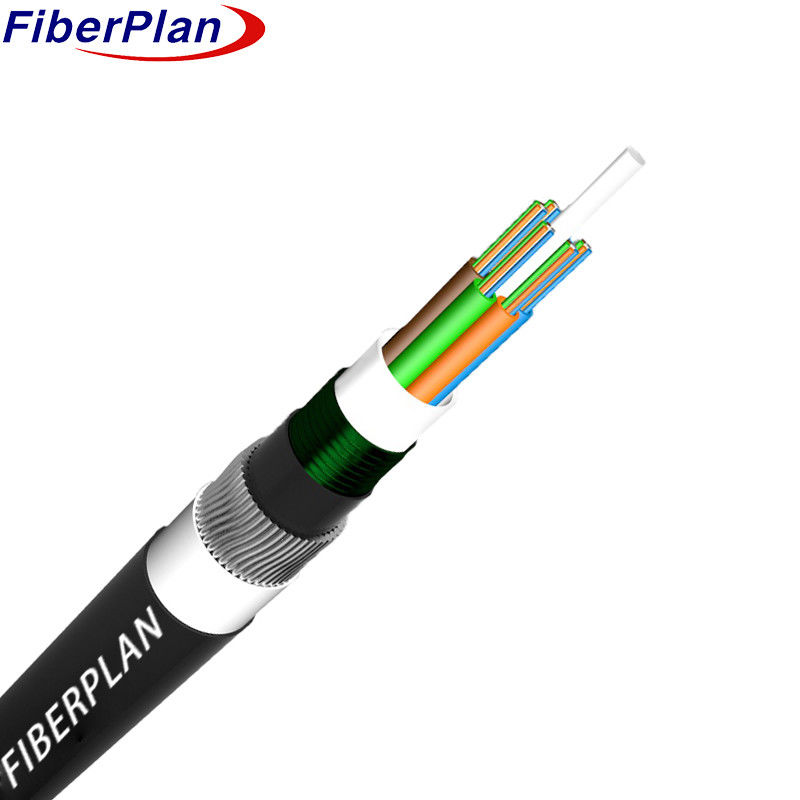

Dwukrotnie opancerzony, podwójny okienkowy kabel optyczny zewnętrzny GYTA53
Opis
Konstrukcja kabla obejmuje włókna optyczne umieszczone w plastikowej rurze o wysokim modułach
W jej rdzeniu, stalowy drut, czasami pokryty polietylenem
w przypadku kabli o wysokiej liczbie włókien, służy jako element metalowej wytrzymałości
Rdzeń ten jest w pełni wypełniony
w celu zapobiegania wchłanianiu wody, a następnie nałożenie cienkiej powłoki PE.
jest dodatkowo wzmocniona wzdłużną warstwą PSP i uzupełniona zewnętrzną osłoną PE
w celu zwiększenia trwałości i ochrony przed czynnikami zewnętrznymi.
Zastosowanie
*Przystosowanie do dystrybucji na zewnątrz:Przystosowany do środowisk zewnętrznych, ten kabel jest specjalnie
zaprojektowane tak, aby wytrzymać wyzwania środowiskowe, zapewniając niezawodną wydajność na zewnątrz
scenariusze dystrybucji.
*Rozmaite opcje instalacji:kompatybilne z wieloma metodami instalacji, w tym anteną
wdrożenie, instalacja kanałów i bezpośrednie zakopanie, zapewniając elastyczność w planowaniu infrastruktury.
*Idealny dla komunikacji sieciowej na duże odległości i w obszarze lokalnym:
W celu zapewnienia, aby systemy komunikacji międzylotowej i sieci lokalnej były zgodne z wymaganiami,
skuteczne i wydajne przesyłanie danych na różne odległości.
Charakterystyka
*Bardza wydajność mechaniczna i termiczna:Zapewnia niezawodną funkcjonalność w różnych warunkach
obciążenia mechaniczne i warunki temperatury.
*Przeciwdziałająca hydrolizie, silna, luźna rurka:Posiada silną, luźną rurkę odporną na
hydroliza, zapewniająca dłuższą trwałość kabli.
*Specjalistyczny związek wypełniający rury do ochrony włókien:Używa specjalistycznego związku wypełniającego
W środku rury, aby zapewnić niezbędną ochronę włókien optycznych.
*Oporność i elastyczność: równoważy odporność i elastyczność, umożliwiając wszechstronność
instalacje w różnych środowiskach.
*Środki projektowe szczelne:
-Central Strength Member:Używa stalowego drutu jako centralnego elementu wytrzymałości.
- Wypełnienie rdzenia kabla:Zapewnia pełne wypełnienie rdzenia kabla związkiem w celu zwiększenia
Wodoszczelna integralność.
- APL Barrier Moisture:Wykorzystuje polimerowany polietylen aluminiowy (APL) jako barierę wilgoci.
- PSP Wyposażenie na wilgoć:Nałożenie polietylenu (PSP) wzdłużnie w celu zwiększenia odporności na wilgoć.
-Wodoblokowy materiał:Włącza materiały wodoblokowe w celu zapewnienia dalszej ochrony
przeciw wejściu wody.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 12-144 rdzeń | |||||||
| Wiązka wypełniająca | 4-0 | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | Włókno stalowe/FRP | ||||||
| wielkość | 10,3 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| Wewnętrzna osłona | materiał | PE/HDPE | ||||||
| średnica | 20,0 mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Wnętrze opancerzone | materiał | Taśma aluminiowa | ||||||
| Pozostałe maszyny | materiał | Taśma z stali falistej | ||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 10,7±0,1 mm | |||||||
Kolor włókien
| Liczba włókien8 rdzenina rurkę | 1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | masę | |||||
| Od 24 do 42 rdzenia | 140,0±0,4 mm | 150±4 kg/km | |||||
| 48 rdzenia | 140,0±0,4 mm | 200±4 kg/km | |||||
| 60 rdzenia | 140,0±0,4 mm | 205±4 kg/km | |||||
| 72 rdzeń | 150,5±0,4 mm | 210±4 kg/km | |||||
| 96 rdzeni | 170,1 ± 0,4 mm | 270±4 kg/km | |||||
| 144 rdzeń | 200,3 ± 0,4 mm | 310±4 kg/km | |||||
| Min. promienie zgięcia ((mm) | Długoterminowe | 10D | |||||
| Min. promienie zgięcia ((mm) | Krótkoterminowe | 20D | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 3000 | |||||
| Min. dopuszczalna wytrzymałość na rozciąganie ((N) | Krótkoterminowe | 4000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | Długoterminowe | 1000 | |||||
| Min. Dopuszczalne obciążenie tłoczeniowe (N/100 mm) | krótkoterminowe | 3000 | |||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Temperatura instalacji ((°C) | -15 ~ +60 | ||||||
Charakterystyka włókna
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
