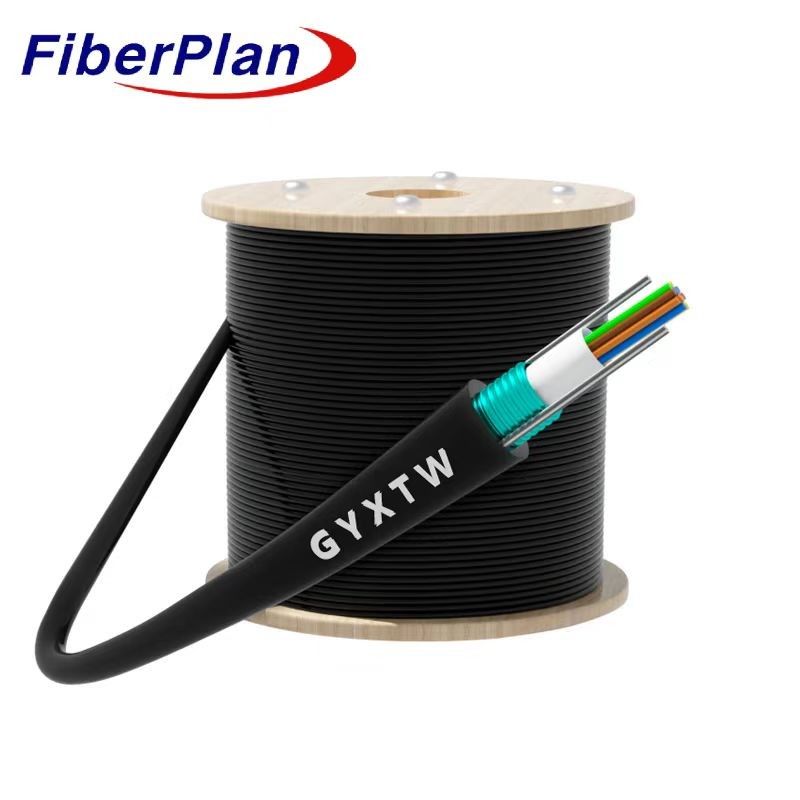

Kabel optyczny z włókna włókienniczego typu outdoor GYXTW G652D
Opis
Kabel wykorzystuje plastikowe rury o wysokim modułach, w których znajdują się włókna, wzmocnione substancją odporną na wodę.
Taśma z stalowej falistej, zamknięta materiałem wodoodpornym, tworzy kompaktową i wodoodporną konfigurację.
Równoległe druty stalowe zapewniają dodatkowe wzmocnienie wzdłuż taśmy.
Środowisko jest bezpieczne i bezpieczne.
Zastosowanie
Niniejsza specyfikacja określa podstawowe warunki wstępne dla kablu centralnego lub luźnej rury zewnętrznej przeznaczonego do użytku powietrznego
lub instalacji kanałowych.
Charakterystyka
1 Konstrukcja odporna na temperatury: zapewnia spójne działanie w różnych warunkach klimatycznych
Wyroby o silnej odporności mechanicznej.
2 Ochrona włókien: zapewnia kluczową ochronę włókien poprzez odporną na hydrolizę, wytrzymałą, luźną rurę
i specjalistyczne wypełnienie.
3 Połączona wytrzymałość i elastyczność: wzmocnione przez podwójne równoległe druty stalowe, zapewniające równowagę między rozdrabnianiem
wytrzymałość i elastyczność, zwiększając jego wytrzymałość na rozciąganie dla długotrwałej niezawodności.
4 Bezproblemowa instalacja: Zaprojektowany z kompaktową, lekką konstrukcją dla łatwej i elastycznej instalacji w
różnych aplikacji, zapewniając przyjazne dla użytkownika wdrożenie.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
0~24 rdzenia |
| Rurka luźna |
materiał |
PBT |
| średnica |
Ф2.2 (zewnętrzne/wewnętrzne) |
| Wypełnianie rur |
Związek do napełniania rur |
| Drut stalowy |
wielkość |
00,8 mm |
| Liczba |
2 |
| Obudowa zewnętrzna |
materiał |
PE,HDPE,LDPE |
| średnica |
7±0,3 mm |
Kolor włókien
|
Liczba włókien 8
rdzenia na rurkę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. |
Kable Charakterystyka mechaniczna
| rdzeń |
Średnica kabla |
masę |
| 1 ~ 24 |
80,0 mm±00,3 mm |
65 kg/km±10 kg |
| Zakres temperatury |
-40 ~ +70 |
- Nie, nie. |
| Min. promień gięcia (mm) |
Długoterminowe |
10D |
Zgięcie min
Promień w mm |
Krótkoterminowe |
20D |
Min dopuszczalne
Siła na rozciąganie (N) |
Długoterminowe |
1200 |
Min dopuszczalne
Siła na rozciąganie (N) |
Krótkoterminowe |
1500 |
Operacja
temperatura (°C) |
-40 ~ +70 |
Instalacja
temperatura (°C) |
-20 ~ +60 |
| Temperatura przechowywania (°C) |
-40 ~ +70 |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps (((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.2±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.8 |
10.4±0.8 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±0.6 |
62.5±2.1 |
50±0.8 |
| Średnica okładzin |
- Tak. |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±5 |
242±5 |
242±5 |
242±5 |
242±5 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 4 |
≤ 4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
