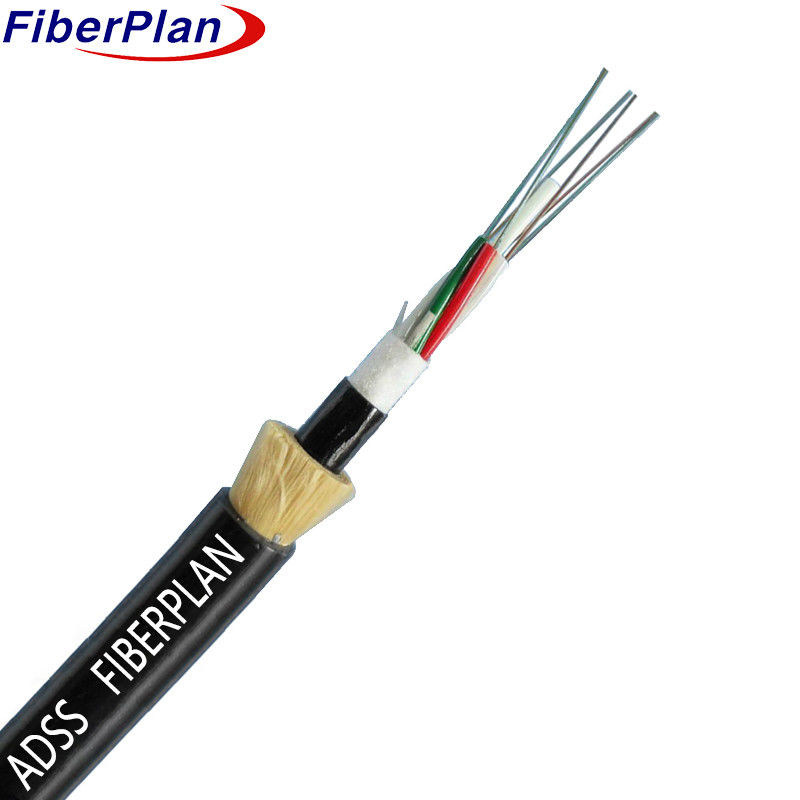

Kabel optyczny z włókna optycznego ADSS
Opis
W projekcie kabla zastosowano plastikowe rury o wysokim modułach, w których znajdują się włókna, wypełnione wodoodpornym
Dodając dodatkową warstwę ochrony, Kevlar owija się wokół tego zespołu.
W przypadku, gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika, w przypadku gdy włókna Kevlar są nieprzewidywalne dla użytkownika.
Kabel jest otoczony trwałą osłoną z polietylenu (PE), zapewniającą ochronę przed czynnikami zewnętrznymi.
Zastosowanie
Niniejsza specyfikacja określa ogólne warunki wstępne dla samodzielnie podtrzymującego się modułu jednoskładnika całkowicie dielektrycznego (ADSS)
kabli przeznaczonych do instalacji antenowych lub kanałowych.
Charakterystyka
1 Niezawodna wydajność mechaniczna w różnych temperaturach.
2 Odporna na hydrolizę, wysokiej wytrzymałości, luźna rurka dla trwałości.
3 Specjalistyczny związek wypełniający rurki do ochrony życiowych włókien.
4 Równoważy odporność na kruszenie z elastycznością dla wszechstronnej instalacji.
5 Zwiększona wytrzymałość na rozciąganie przez dwa równoległe druty stalowe.
6 Kompaktny, lekki projekt umożliwiający łatwą i przyjazną instalację.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
2-144 rdzeń |
| Bariera wilgotności |
Taśma wodoblokowa |
| Rury luźne i elementy wypełniające |
materiał |
PBT |
| średnica |
2.1mmF±0.2 mm |
| Członek centralnej siły |
materiał |
FRP |
| wielkość |
10,8 mm±00,1 mm |
| Przędza |
Przędza Dupont Kelver (7 sztuk) |
| Włóczno |
50 m ~ 150 m |
| Całkowita średnica kabla |
9 ~ 11,0 mm±00,3 mm |
| Rurka luźna |
materiał |
PBT |
| średnica |
Ф2.2 (zewnętrzne/wewnętrzne) |
| Masa kabli na km |
65 kg/km |
| Obudowa zewnętrzna |
materiał |
PE |
| grubość |
1.5~2.0mm±0.2mm |
| Masa kabli na km |
105 kg/km |
Kolor włókien
|
Liczba włókien
12 rdzeni na rurę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. |
Kable Charakterystyka mechaniczna
| Pozycje |
Opis |
| Temperatura instalacji ((°C) |
-15 ~ +60 |
| Temperatura pracy (°C) |
-40 ~ +70 |
| Min. promień gięcia ((mm) |
Długoterminowe |
10D |
| krótkoterminowe |
20D |
| Dopuszczalna wytrzymałość na rozciąganie ((N) |
Długoterminowe |
600 |
| krótkoterminowe |
1500 |
| Obciążenie tłoczeniowe ((N/100 mm) |
Długoterminowe |
300 |
| krótkoterminowe |
1000 |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps (((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali kablowej λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.3 |
9.2±0.3 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.4 |
10.4±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.015 |
0.200±0.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Brak ciągłości |
Zwrotne rozproszenie różnicy
współczynnik |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Jednorodność tłumienia |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater rdzenia |
- Tak. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Średnica okładzin |
- Tak. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Średnica powłoki |
- Tak. |
242±5 |
242±5 |
242±5 |
242± 5 |
242±5 |
Powierzchnia
błąd koncentryczny |
- Tak. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Błąd koncentryczności rdzenia/obudowy |
- Tak. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Kręgosłup (radiusz) |
- Tak. |
≤ 3 |
≤ 3 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
