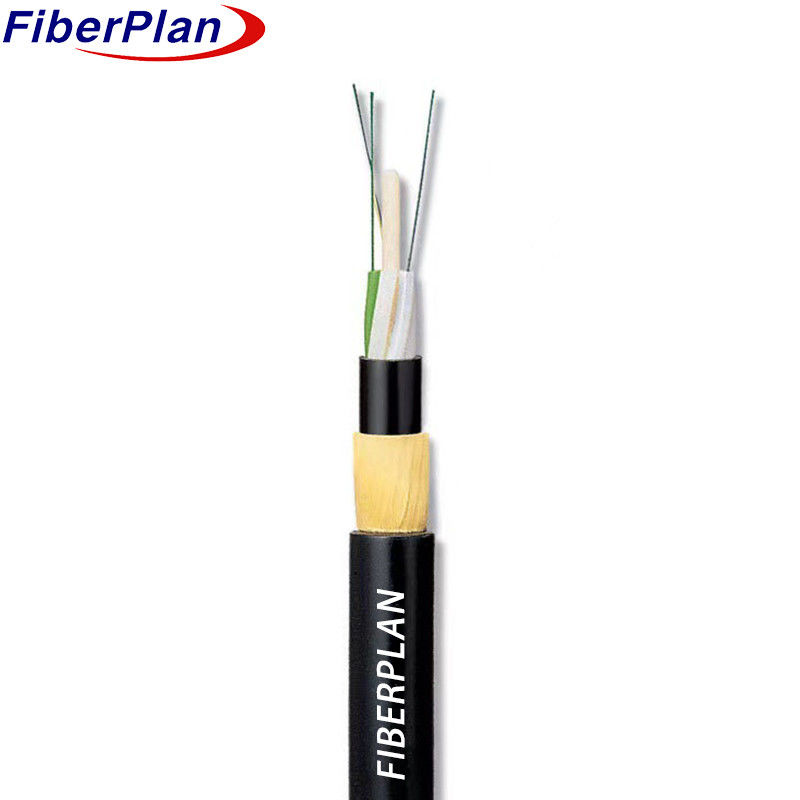

Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel włókna ADSS
Kabel optyczny
Opis
Kabel ADSS wykorzystuje luźną strukturę rur zawierającą włókna w tworzywach sztucznych o wysokim modulu.
zawierają wodoodporny związek wypełniający i są rozmieszczone wokół włókna wzmocnionego tworzywa sztucznego (FRP),
Zespół ten tworzy kompaktowe, okrągłe rdzeń.
Następnie nakładana jest warstwa przędzy aramidowej.
Kabel jest wykończony zewnętrzną osłoną PE lub AT.
Zastosowanie
1 Projekty kabli ADSS uwzględniają specyfikę istniejących linii powietrznych.
2 Wyroby PE zewnętrzne są stosowane do linii o napięciu poniżej 110 kV; wyroby AT do linii o napięciu 110 kV i wyższym.
3 Dostosowane do potrzeb ilości aramidu i techniki wiązania pasów spełniają wymagania różnych przedziałów.
Charakterystyka
• Można go zainstalować bez wyłączenia zasilania, zapewniając nieprzerwaną pracę.
• Lekkie i o małej średnicy, minimalizujące obciążenia związane z lodem, wiatrem oraz obciążeniami wieży/przęsienia.
• Zaprojektowany do trwania 30 lat, zapewniając dłuższą niezawodność.
• Wykazuje doskonałą wytrzymałość na rozciąganie i działanie w temperaturze.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | Rdzeń 24-144 | |||||||
| Wiązka wypełniająca | 20,0 mm | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | FRP/FRP z PE | ||||||
| wielkość | 20,1 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| wypełniacz | Rurka PP/rurka PVC | |||||||
| Wewnętrzna osłona | materiał | PE | ||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | F2.2mm (wewnętrzny/wewnętrzny) | |||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 11±0,2 mm | |||||||
Kolor włókien
|
Liczba włókien 8 rdzenia na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | Waga | |||||
| 2 rdzenia do 60 rdzenia | 12±0,2 mm | 140±3 kg/km | |||||
| 72 rdzenia | 13±0,2 mm | 190 ± 3 kg/km | |||||
| 96 rdzenia | 140,5±0,2 mm | 220±3 kg/km | |||||
| 144 rdzeń | 160,5±0,2 mm | 240±3 kg/km | |||||
| Rec.daily max. working tension (Dzienne maks. napięcie robocze) | 88kN | ||||||
| Maks. dopuszczalne napięcie robocze | 32.7KN | ||||||
| Moduł elastyczności | 37KN/mm2 | ||||||
| Min. promienie zgięcia ((mm) | Operacja | 240 mm | |||||
| Instalacja | 390 mm | ||||||
| Dodatkowe obciążenie | Obciążenie dodatkowe 0,5% ~ 0,7% | ||||||
| Lód | 5 mm | ||||||
| Prędkość wiatru | 35m/s | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.8 | 10.4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
