Wzmocnione przędzyamiodowej dla zwiększenia wytrzymałości na rozciąganie ADSS
Opis

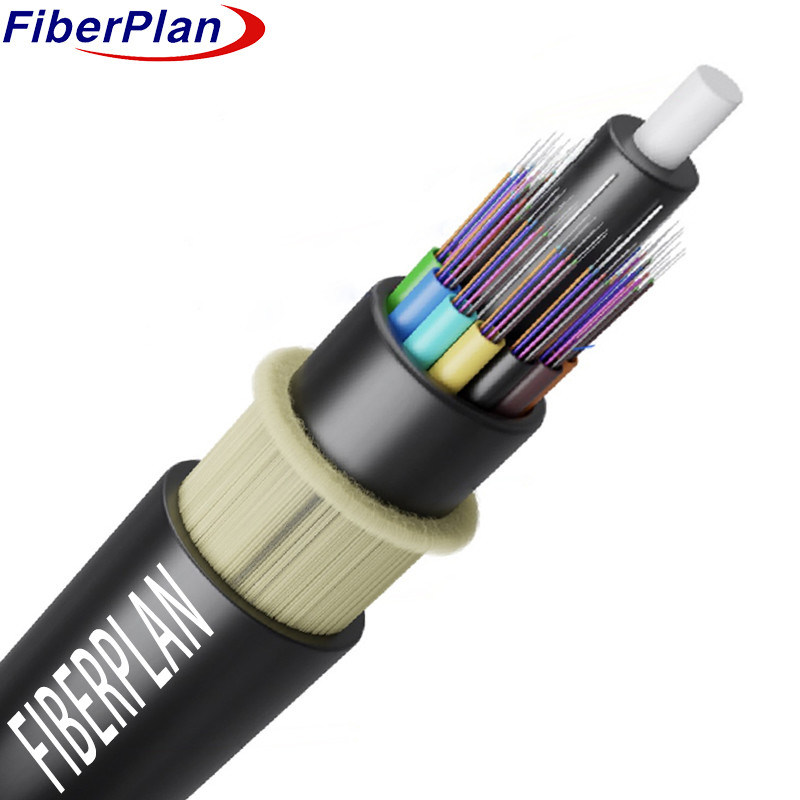

Kabel ADSS (All-Dielectric-Self-Supporting) następuje według sekwencji konstrukcyjnej, w której znajdują się włókna
Wykorzystuje się go do wytwarzania węglowodorów, w tym węglowodorów, w trakcie produkcji.
Wypełniacze otaczają rdzeń z włókna wzmocnionego tworzywa sztucznego (FRP), tworząc gęste, okrągłe rdzeń kabla.
W celu zabezpieczenia rdzenia dodaje się wewnętrzną osłonę z PE (polietylenu).
w końcu kabel jest wykończony zewnętrzną osłoną PE lub AT (anti-tracking),
zakończenie jego budowy.
Zastosowanie
1 Rozważanie stanu linii elektroenergetycznej powietrznej: projektowanie kabla ADSS w pełni uwzględnia
faktyczny stan i specyfika przewodów powietrznych, zapewniając zgodność i przydatność.
2 Wklędy dla linii elektroenergetycznych poniżej 110 kV: kable ADSS przeznaczone do linii elektroenergetycznych poniżej 110 kV zawierają
PE obudowa zewnętrzna, dostosowana do wymagań tych linii o niższym napięciu.
3 Oszczędności dla linii elektroenergetycznych o napięciu 110 kV lub wyższym: Linie elektroenergetyczne o wyższym napięciu równym 110 kV lub wyższym
Zapewniają one lepszą izolację i ochronę przed elektrycznymi działaniami.
śledzenie.
4 Aramidy o różnym rozpięciu: ilość aramidów i proces wiązania są dokładnie zaprojektowane
Aby spełnić wymagania związane z różnymi przedziałami, zapewniając wytrzymałość i niezawodność kabla w różnych dystrybucjach
Tańce.
Charakterystyka
1 Projekt kabli ADSS jest dostosowany do aktualnych warunków przewodów powietrznych.
2 PE obudowa zewnętrzna jest stosowana do linii elektroenergetycznych poniżej 110 kV.
3 AT zewnętrzna osłona jest wykorzystywana do przewodów elektrycznych o napięciu 110 kV lub wyższym.
4 Dostosowane do potrzeb ilości aramidu i metody stranding skutecznie spełniają różnorodne wymagania dotyczące przedziału.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien |
Rdzeń 24-144 |
| Wiązka wypełniająca |
20,0 mm |
| Bariera wilgotności |
System blokowania wody |
| Członek centralnej siły |
materiał |
FRP/FRP z PE |
| wielkość |
20,1 mm |
| Wypełnianie rur |
Związek do napełniania rur |
| wypełniacz |
Rurka PP/rurka PVC |
| Wewnętrzna osłona |
materiał |
PE |
| Rurka luźna |
materiał |
PBT |
| średnica |
F2.2mm (wewnętrzny/wewnętrzny) |
| Obudowa zewnętrzna |
materiał |
PE/HDPE |
| średnica |
11±0,2 mm |
Kolor włókien
|
Liczba włókien 8
rdzenia na rurkę
|
1 |
2 |
3 |
4 |
5 |
6 |
| Niebieski |
Pomarańczowy |
Zielona |
Brązowy |
Szary |
Biały |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Czerwony |
Czarne |
Żółty |
Violet |
Różowa |
Akwa |
| Kolor 13~24 będzie oznaczony czarnym tracerem. |
Kable Charakterystyka mechaniczna
| rdzeń |
Średnica kabla |
Waga |
| 2 rdzenia do 60 rdzenia |
12±0,2 mm |
140±3 kg/km |
| 72 rdzenia |
13±0,2 mm |
190 ± 3 kg/km |
| 96 rdzenia |
140,5±0,2 mm |
220±3 kg/km |
| 144 rdzeń |
160,5±0,2 mm |
240±3 kg/km |
| Rec.daily max. working tension (Dzienne maks. napięcie robocze) |
88kN |
| Maks. dopuszczalne napięcie robocze |
32.7KN |
| Moduł elastyczności |
37KN/mm2 |
| Min. promienie zgięcia ((mm) |
Operacja |
240 mm |
| Instalacja |
390 mm |
| Dodatkowe obciążenie |
Obciążenie dodatkowe 0,5% ~ 0,7% |
| Lód |
5 mm |
| Prędkość wiatru |
35m/s |
Charakterystyka włókna
| Styl włókienny |
Jednostka |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| stan |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| osłabienie |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Nie, nie. |
- Nie, nie. |
| Depresja |
1550 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 18 |
- Nie, nie. |
- Nie, nie. |
Depresja |
| 1625 nm |
Ps/(nm*km) |
- Nie, nie. |
≤ 22 |
- Nie, nie. |
- Nie, nie. |
|
| Szerokość pasma |
850 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥400 |
¥160 |
Szerokość pasma |
| 1300 nm |
MHZ.KM |
- Nie, nie. |
- Nie, nie. |
¥800 |
¥500 |
|
| Zerowa długość fali rozproszenia |
nm |
1300-1324 |
¥1302,
≤1322 |
- Nie, nie. |
- Nie, nie. |
1295 zł,
≤1320 |
| Poziom zerowego nachylenia |
nm |
≤ 0.092 |
≤ 0.091 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| PMD Maksymalna ilość włókien indywidualnych |
|
≤ 0.2 |
≤ 0.2 |
- Nie, nie. |
- Nie, nie. |
≤ 0.11 |
| Wartość łącza projektowego PMD |
Ps(nm2*k
m) |
≤ 0.12 |
≤ 0.08 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| Długość fali odcięcia włókna λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Włókno kablowe
długość fali λcc |
nm |
≤ 1260 |
≤ 1260 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| MFD |
1310 nm |
- Tak. |
9.2±0.4 |
9.2±0.4 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
| 1550 nm |
- Tak. |
10.4±0.8 |
10.4±0.8 |
- Nie, nie. |
- Nie, nie. |
- Nie, nie. |
Numeryczne
Wymagania w zakresie: |
|
- Nie, nie. |
- Nie, nie. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Średnia stopnia dwukierunkowego
pomiaru) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Nieregularności w zakresie włókien
długość i punkt |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
