Wszystkie kabły samopodtrzymujące dielektryczne
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | ADSS |

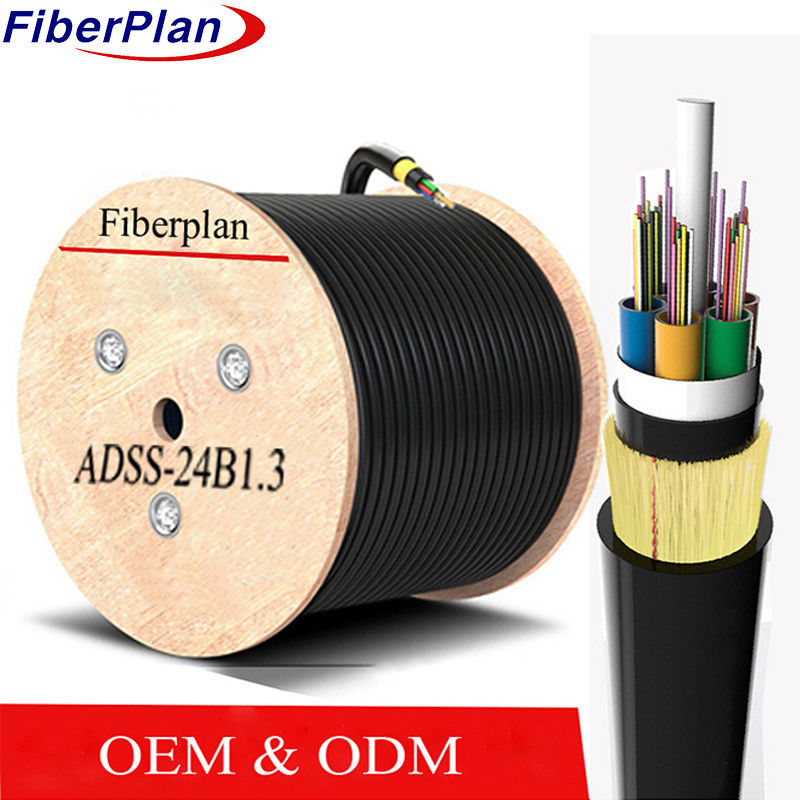

Kabel ADSS G652d Kabel jednorzędowy wielowarunkowy podwójny
Opis
Kabel ADSS ma luźną konstrukcję przewodu rurowego z rurami z tworzywem sztucznym o wysokim modułach, w których znajdują się włókna
te rurki i wypełniacze zawierają centralny element wytrzymałości niemetalowy,
FRP, tworząc kompaktowe rdzeń.
przed zastosowaniem ostatecznej obudowy PE lub AT są zaczepione do zwiększenia wytrzymałości.
Zastosowanie
1 Konstrukcja kabli ADSS dostosowana do potrzeb odzwierciedla warunki przewodów powietrznych.
2 PE obudowa zewnętrzna dla linii poniżej 110 kV; AT obudowa zewnętrzna dla linii 110 kV +.
3 Specyficzna ilość aramidu i metoda stranding spełniają różne wymagania dotyczące przedziału.
4 Dostosowana konstrukcja kabli uwzględnia różnorodne potrzeby linii energetycznych.
Charakterystyka
1 Instalacja bez zakłóceń, bez konieczności wyłączenia zasilania.
2 Lekkie i małe średnice minimalizują obciążenie wież i oparć.
Długotrwała niezawodność zapewnia 30-letnia trwałość konstrukcji.
4 Doskonała wytrzymałość na rozciąganie i odporność na temperaturę.
Nominalne parametry projektowe
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Włókna wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominalna średnica rury (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica nominalna (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Maksymalna wytrzymałość na rozciąganie | 4000N | ||||||
| Maksymalne obciążenie tłoczeniowe | 3000N/100mm | ||||||
| Minimalny promień gięcia | 10D | ||||||
| Długość przedziału | 50 m ~ 500 m | ||||||
| Materiał obudowy zewnętrznej | PE | ||||||
| Zakres temperatury | -20°C ~ 70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±4 | 242±4 | 242±4 | |||
