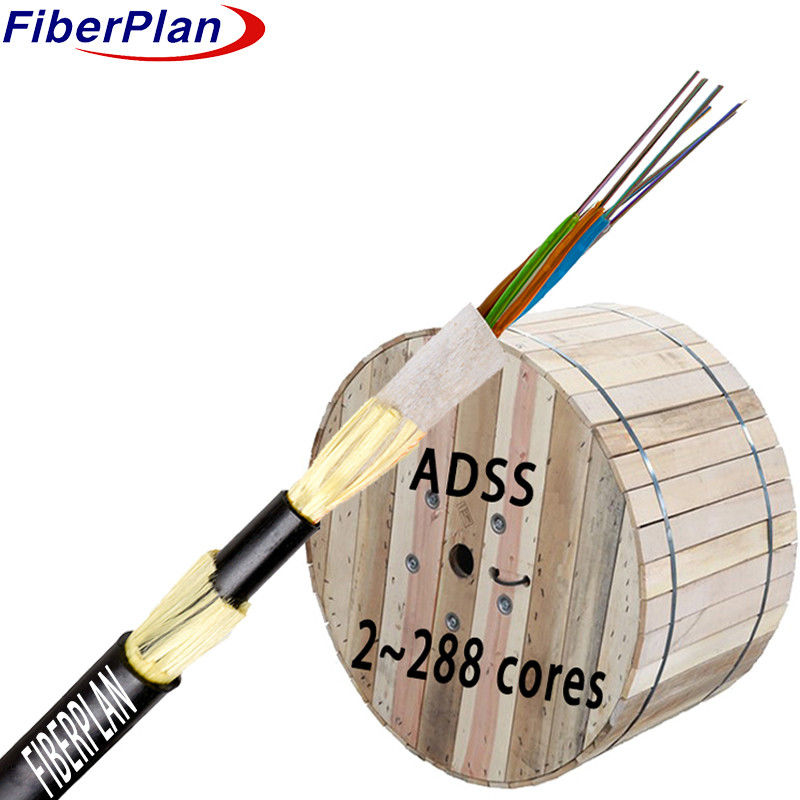

Wysoko wytrzymałe kable optyczne z podwójnej osłony
Opis
Kabel ADSS (All-Dielectric Self-Supporting) został skonstruowany z myślą o wytrzymałości.
Wykorzystuje się je w celu zwiększenia elastyczności i elastyczności urządzeń, które są zamknięte w wytrzymałych rurkach z tworzyw sztucznych o wysokim modulu, dodatkowo zabezpieczonych odpornym na wodę związkiem.
Rury, wraz z wypełniaczami, otaczają rdzeń z włókna wzmocnionego tworzywa sztucznego (FRP), tworząc mocny, zwarty okrągły
dodatkowy związek wzmacnia strukturę, po którym następuje cienka polietylen (PE) wewnętrzna
Aby wzmocnić zespół, na wewnętrznej osłonie jest tkane przędze aramidowe, wzmacniające
jej wytrzymałość na rozciąganie. Kabel jest uzupełniany zewnętrzną osłoną, dostępną w materiale PE lub anty-tracking (AT),
zapewniając kompleksową ochronę przed czynnikami środowiskowymi, zapewniając trwałość i niezawodność
dla sieci telekomunikacyjnych.
Zastosowanie
1 Rozważania dotyczące napięcia: konstrukcje kabli ADSS są dostosowane do poziomu napięcia linii elektroenergetycznych.
linie pracujące w temperaturze poniżej 110 kV, wybierane są zewnętrzne osłony polietylenowe (PE), zapewniające odpowiednią ochronę
i izolacji dla środowisk o niższym napięciu.
2 Odporność na wysokie napięcie: linie elektroenergetyczne o napięciu nominalnym 110 kV lub wyższym wymagają zewnętrznej osłony anty-tracking (AT) w
Materiał ten został specjalnie wybrany ze względu na jego zdolność do zapewnienia zwiększonej izolacji i
Efektywnie przetrwać środowiska o wyższym napięciu.
3 Dostosowanie aramidów: ilość i metoda wiązania przędzy aramidowej w kablech ADSS są celowo określane.
Zmiany te mogą być stosowane w różnych obszarach, w tym w przypadku linii elektrycznych.
zapewnia wytrzymałość i odporność kabla na różne odległości, spełniając specyficzne wymagania instalacyjne.
4 Optymalizacja wydajności: uwzględnianie napięcia, warunków środowiskowych i parametrów instalacji,
W celu optymalizacji wydajności i trwałości kabli ADSS, dokładny podejście zapewnia
W celu zapewnienia, że urządzenie jest w stanie spełniać wymagania i wyzwania wynikające z różnych poziomów napięcia i instalacji
scenariusze wzdłuż linii elektroenergetycznych.
Charakterystyka
1 Wydajność: Kable ADSS charakteryzują się wyjątkową wytrzymałością mechaniczną i odpornością na ekstremalne warunki
temperatury, gwarantujące niezawodność w trudnych warunkach.
2 Rury odporne na hydrolizę: Kable wyposażone są w wysokiej wytrzymałości luźne rury odporne na hydrolizę, zachowując
integralność włókien poprzez ochronę przed uszkodzeniami związanymi z wilgocią.
3 Związek ochronny wypełniający: Specjalistyczny związek wewnątrz rur zabezpiecza włókna przed działaniem środowiska.
Zwiększając ich zdolności psychiczne, wydłużając długość życia i poprawiając ogólną wydajność.
4 Odporność na rozbicie i elastyczność: Kable te osiągają równowagę między odpornością na rozbicie a elastycznością,
zapewnienie, że mogą one wytrzymać ciśnienie, zachowując przy tym zdolność do gięcia i dostosowywania się podczas montażu.
5 Zwiększona wytrzymałość na rozciąganie: Podwójne równoległe druty stalowe wzmacniają wytrzymałość na rozciąganie kabla, zapewniając solidne
wsparcie i stabilność.
6 Praktyczna konstrukcja: Kable ADSS są zaprojektowane tak, aby były kompaktowe, lekkie i łatwe w montażu, zapewniając:
użytkowników z wygodą i łatwością wdrażania.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | Rdzeń 24-144 | |||||||
| Wiązka wypełniająca | 20,0 mm | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | FRP/FRP z PE | ||||||
| wielkość | 20,1 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| wypełniacz | Rurka PP/rurka PVC | |||||||
| Wewnętrzna osłona | materiał | PE | ||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | F2.2mm (wewnętrzny/wewnętrzny) | |||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 11±0,2 mm | |||||||
Kolor włókien
|
Liczba włókien 8 rdzenia na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | Waga | |||||
| 2 rdzenia do 60 rdzenia | 12±0,2 mm | 140±3 kg/km | |||||
| 72 rdzenia | 13±0,2 mm | 190 ± 3 kg/km | |||||
| 96 rdzenia | 140,5±0,2 mm | 220±3 kg/km | |||||
| 144 rdzeń | 160,5±0,2 mm | 240±3 kg/km | |||||
| Rec.daily max. working tension (Dzienne maks. napięcie robocze) | 88kN | ||||||
| Maks. dopuszczalne napięcie robocze | 32.7KN | ||||||
| Moduł elastyczności | 37KN/mm2 | ||||||
| Min. promienie zgięcia ((mm) | Operacja | 240 mm | |||||
| Instalacja | 390 mm | ||||||
| Dodatkowe obciążenie | Obciążenie dodatkowe 0,5% ~ 0,7% | ||||||
| Lód | 5 mm | ||||||
| Prędkość wiatru | 35m/s | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.8 | 10.4±0.8 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
