Włókno optyczne dobrej jakości ADSS jednomodowe przędzy aramidowe Kabel optyczny
Opis

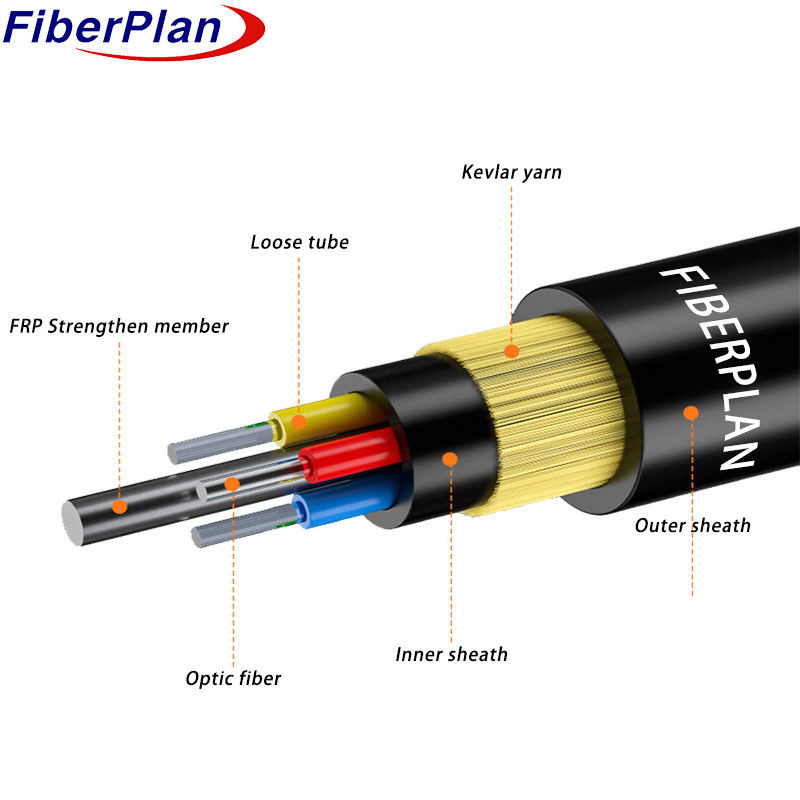

Kabel ADSS (All-Dielectric Self-Supporting) wykorzystuje luźne przewody rurowe z włóknami umieszczonymi w
Rury z tworzyw sztucznych o wysokim modulu, wypełnione substancją odporną na wodę.
o szerokości nieprzekraczającej 10 mm, ale nieprzekraczającej 15 mm,
Po wypełnieniu jądra kable związkiem, pokrywa go cienka polietylowa obudowa wewnętrzna.
Następnie warstwa przędzy aramidowej wzmacnia wewnętrzną powłokę jako składnik wytrzymałości.
Kabel jest uzupełniony zewnętrzną osłoną z polietylenu (PE) lub anty-tracking (AT).
Zastosowanie
1 Projektowanie kabli ADSS obejmuje warunki w czasie rzeczywistym linii powietrznych.
2 PE obudowa zewnętrzna jest stosowana dla linii elektrycznych poniżej 110 kV, natomiast AT obudowa zewnętrzna jest stosowana dla 110 kV i wyższej.
3 Specyficzna konstrukcja ilości aramidu i proces stranding skutecznie spełnia różnorodne wymagania przedziału.
Charakterystyka
1 Pozwala na instalację bez konieczności wyłączenia zasilania.
2 Lekkie i niewielkiej średnicy, zmniejszające obciążenia związane z lodem, wiatrem, wieżą i obciążeniami z tyłu.
3 Zaprojektowany na 30 lat.
4 Wykazuje silną wytrzymałość na rozciąganie i odporność na temperatury dla niezawodnej wydajności.
Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | Rdzeń 24-144 | |||||||
| Wiązka wypełniająca | 20,0 mm | |||||||
| Bariera wilgotności | System blokowania wody | |||||||
| Członek centralnej siły | materiał | FRP/FRP z PE | ||||||
| wielkość | 20,1 mm | |||||||
| Wypełnianie rur | Związek do napełniania rur | |||||||
| wypełniacz | Rurka PP/rurka PVC | |||||||
| Wewnętrzna osłona | materiał | PE | ||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | F2.2mm (wewnętrzny/wewnętrzny) | |||||||
| Obudowa zewnętrzna | materiał | PE/HDPE | ||||||
| średnica | 11±0,2 mm | |||||||
Kolor włókien
|
Liczba włókien 8 rdzenia na rurkę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. | ||||||
Kable Charakterystyka mechaniczna
| rdzeń | Średnica kabla | Waga | |||||
| 2 rdzenia do 60 rdzenia | 11±0,3 mm | 120±4 kg/km | |||||
| 72 rdzenia | 12±0,3 mm | 140±4 kg/km | |||||
| 96 rdzenia | 130,5±0,2 mm | 170 ± 5 kg/km | |||||
| 144 rdzeń | 140,5±0,2 mm | 200±5 kg/km | |||||
| Rec.daily max. working tension (Dzienne maks. napięcie robocze) | 88kN | ||||||
| Maks. dopuszczalne napięcie robocze | 32.7KN | ||||||
| Moduł elastyczności | 37KN/mm2 | ||||||
| Min. promienie zgięcia ((mm) | Operacja | 240 mm | |||||
| Instalacja | 390 mm | ||||||
| Dodatkowe obciążenie | Obciążenie dodatkowe 0,5% ~ 0,7% | ||||||
| Lód | 5 mm | ||||||
| Prędkość wiatru | 35m/s | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Włókno kablowe długość fali λcc |
nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.6 | 10.4±0.6 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
