Wszystkie kabły samopodtrzymujące dielektryczne
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | ADSS |

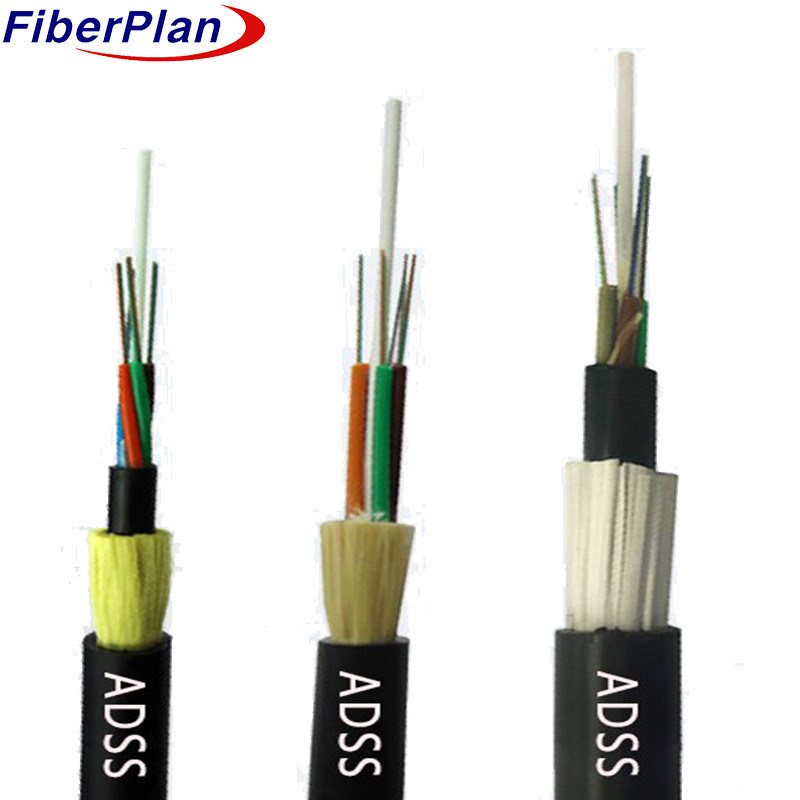

Wysokiej wydajności kabel optyczny ADSS z podwójnym osłoną
Opis
Struktura kabli optycznych ADSS wykorzystuje luźną warstwę rur, zawierającą włókna 250 μm
Wykorzystuje się w tym celu urządzenie, wraz z niemetalowym
centralne rdzeń wzmacniający (FRP), tworzy kompaktowe rdzeń kabla, dodatkowo wzmocnione przez maść blokowania wody do
Wewnętrzna osłona polietylenowa (PE) jest wytłaczana nad rdzeniem kabla, wzmocniona aramidą do
Wykonanie tego projektu jest dostosowalne do różnych zastosowań.
W przypadku linii elektroenergetycznych o napięciu 10 kV i 35 kV wystarczy powłoka PE; jednak w przypadku linii elektroenergetycznych o napięciu 110 kV
W przypadku linii o napięciu 220 kV, obliczenia rozkładu pola elektrycznego wymagają umieszczenia punktów zawieszenia, co wymaga
Poziom włókien aramidowych i proces wiązania są precyzyjnie dostosowane do różnych przedziałów.
Wymagania.
Zastosowanie
1 Konstrukcja kabla ADSS dostosowana do warunków linii powietrznych.
2 PE obudowa zewnętrzna dla linii poniżej 110 kV; AT obudowa dla linii 110 kV +.
3 Ilość aramidów i wiązania, zaprojektowane do spełnienia różnych wymogów.
4 Uważania strategiczne dla optymalnej wydajności kabli.
Charakterystyka
1 Możliwość aktywnej instalacji bez wyłączenia zasilania.
2 Łatwo i kompaktowo zaprojektowane, aby zminimalizować obciążenie lodem i wiatrem.
3 Długowieczność: przeznaczona na 30 lat.
4 Wysoka wytrzymałość na rozciąganie i działanie w temperaturze.
Nominalne parametry projektowe
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Włókna wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominalna średnica rury (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica nominalna (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Maksymalna wytrzymałość na rozciąganie | 4000N | ||||||
| Maksymalne obciążenie tłoczeniowe | 3000N/100mm | ||||||
| Minimalny promień gięcia | 10D | ||||||
| Długość przedziału | 100 m - 500 m | ||||||
| Materiał obudowy zewnętrznej | PE | ||||||
| Zakres temperatury | -20°C ~ 70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | |||
