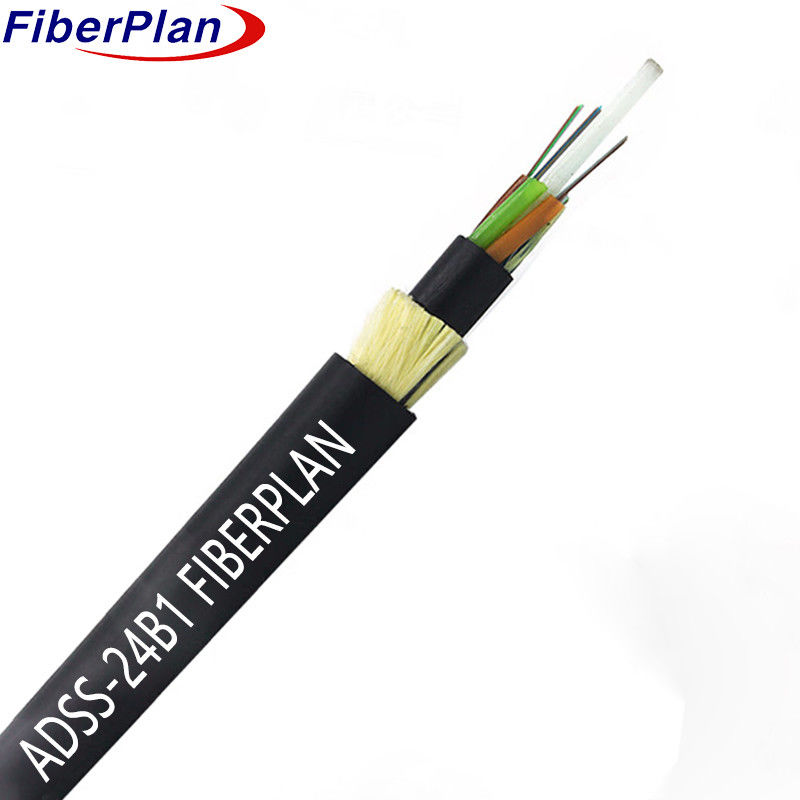

Podwójny przewód z przędzy aramidowej wzmacniający kabel samonośny ADSS
Opis
Kabel ADSS wykorzystuje luźną konstrukcję rurową, zawierającą włókna wewnątrz wysokiego modułu rur plastikowych
Te rurki, wraz z wypełniaczami, są owinięte wokół niemetalicznego
centralny członek wytrzymałości (FRP) tworzący ciasne okrągłe rdzeń kabla, który następnie jest wypełniony związkiem do
Na rdzeń nakładana jest cienka powłoka wewnętrzna PE, po której następuje warstwa przędzy aramidowej do
Wreszcie, kabel jest wykończony zewnętrzną osłoną PE lub AT dla dodatkowej ochrony i wprowadza się go do wnętrza.
sulacja.
Zastosowanie
1 Konstrukcja kabli ADSS jest dostosowana do specyfiki linii powietrznej.
2 PE obudowa zewnętrzna dla linii poniżej 110 kV; AT obudowa dla linii 110 kV +.
3 Dostosowane do potrzeb rozmiarów rozciągów aramidu i strun pasują do różnych wymagań.
Charakterystyka
1 Instalacja bez zakłóceń bez wyłączeń zasilania.
2 Lekkie i niewielkie, aby łagodzić obciążenia lodowe, wiatrowe, wieżowskie i tylne.
30 lat średnia długość życia.
4 Doskonała wytrzymałość na rozciąganie i działanie w temperaturze.
Nominalne parametry projektowe
| NIE. włókien | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Liczba rur | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Włókna wypełniające | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| włókna na rurę | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominalna średnica rury (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Średnica nominalna (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Rurka luźna | Materiał | PBT | Kolor | Standardowym widmem | |||
| Włókna wypełniające | Materiał | PP | Kolor | Czarne | |||
| Maksymalna wytrzymałość na rozciąganie | 4000N | ||||||
| Maksymalne obciążenie tłoczeniowe | 3000N/100mm | ||||||
| Minimalny promień gięcia | 10D | ||||||
| Długość przedziału | 100 m - 500 m | ||||||
| Materiał obudowy zewnętrznej | PE | ||||||
| Zakres temperatury | -20°C ~ 70°C | ||||||
Charakterystyka włókien
| Rodzaj włókna | Jednostka | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Warunki | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zmniejszenie | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Średnica okładzin | - Tak. | 125±0.4 | 125±0.4 | 125±0.4 | |||
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Średnica powłoki | - Tak. | 242±5 | 242±5 | 242±5 | |||
