Wszystkie kabły samopodtrzymujące dielektryczne
>
|
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Fiberplan |
| Orzecznictwo | ISO 9001; TÜV certificate |
| Numer modelu | ADSS |
Wodotrzymały i odporny na złamanie kabel optyczny z włókna optycznego ADSS do użytku na zewnątrz
Opis
Projekt kabla priorytetowo chroni włókna poprzez zamknięcie ich w wysokim moduł plastikowy luźna rurka wzmocnione
Zestaw ten zapewnia izolację przed wilgocią, zabezpieczając zamknięte pomieszczenia.
W celu dalszego wzmocnienia kabla, warstwa Kevlara jest owinięta wokół rurki, zwiększając jej ogólną wytrzymałość i
Oprócz wodoodporności, materiał wodoodporny utrzymuje kompaktowość kabla
Wreszcie kabel jest owinięty polietylenem (PE), zapewniając
dodatkową warstwę ochrony i wzmocnienie odporności na czynniki zewnętrzne.
Zastosowanie
W specyfikacji określono podstawowe wymagania dotyczące samonośnego urządzenia ADSS (Single Jacket All-Dielectric Self-Supporting)
kabel przeznaczony do instalacji antenowych lub kanałowych.
Charakterystyka
1 Niezawodna wydajność mechaniczna i termiczna: zapewnia spójną funkcjonalność w różnych temperaturach
W celu zapewnienia niezawodności w różnorodnych środowiskach.
2 Odporna na hydrolizę, wysokowytrzymała, luźna rurka: wykorzystuje trwałą rurkę odporną na hydrolizę, zapewniając
długotrwała wydajność nawet w wilgotnych warunkach.
3 Specjalistyczny związek wypełniający rury: zapewnia niezbędną ochronę włókien zamkniętych, zwiększając ich trwałość i utrzymując trwałość.
umiejętności i wydajności.
4 Połączona odporność na rozbijanie i elastyczność: równoważy odporność na ciśnienie z elastycznością, umożliwiając wszechstronność
instalacja bez uszczerbku dla trwałości.
5 Zwiększona wytrzymałość na rozciąganie poprzez równoległe druty stalowe: wzmacnia wytrzymałość na rozciąganie poprzez zastosowanie dwóch równoległych drutów
stalowe druty.
6 Kompaktowy, lekki projekt: Zaprojektowany do łatwej i przyjaznej dla użytkownika instalacji ze względu na lekką masę i
kompaktowa struktura.

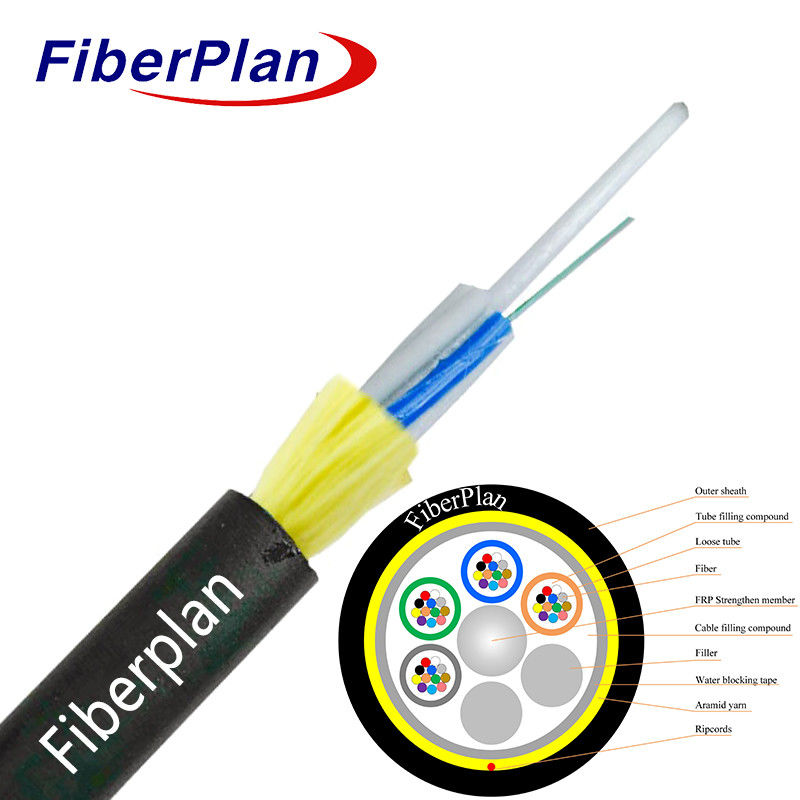

Szczegóły dotyczące konstrukcji kabli
| Liczba włókien | 2-144 rdzeń | |||||||
| Bariera wilgotności | Taśma wodoblokowa | |||||||
| Rury luźne i elementy wypełniające | materiał | PBT | ||||||
| średnica | 2.2mmF±0.2 mm | |||||||
| Członek centralnej siły | materiał | FRP | ||||||
| wielkość | 20,0 mm±0.2 mm | |||||||
| Przędza | Przędza Dupont Kelver (6 sztuk) | |||||||
| Włóczno | 50 m ~ 150 m | |||||||
| Całkowita średnica kabla | 150,0 mm±00,4 mm | |||||||
| Rurka luźna | materiał | PBT | ||||||
| średnica | Ф2.2 (zewnętrzne/wewnętrzne) | |||||||
| Masa kabli na km | 65 kg/km | |||||||
| Obudowa zewnętrzna | materiał | PE | ||||||
| grubość | 10,8±0,3 mm | |||||||
| Masa kabli na km | 105 kg/km | |||||||
Kolor włókien
|
Liczba włókien 12 rdzeni na rurę |
1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarne | Żółty | Violet | Różowa | Akwa | |
| Kolor 13~24 będzie oznaczony czarnym tracerem. Dla czarnego koloru nie ma potrzeby oznaczonego czarnego traceru, zamiast tego użyjemy naturalnego koloru. | ||||||
Kable Charakterystyka mechaniczna
| Pozycje | Opis | ||||||
| Temperatura instalacji ((°C) | -15 ~ +60 | ||||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Min. promień gięcia ((mm) | Długoterminowe | 10D | |||||
| krótkoterminowe | 20D | ||||||
| Dopuszczalna wytrzymałość na rozciąganie ((N) | Długoterminowe | 600 | |||||
| krótkoterminowe | 1500 | ||||||
| Obciążenie tłoczeniowe ((N/100 mm) | Długoterminowe | 300 | |||||
| krótkoterminowe | 1000 | ||||||
Charakterystyka włókna
| Styl włókienny | Jednostka | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| osłabienie | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Nie, nie. | - Nie, nie. | |||
| Depresja | 1550 nm | Ps/(nm*km) | - Nie, nie. | ≤ 18 | - Nie, nie. | - Nie, nie. | Depresja |
| 1625 nm | Ps/(nm*km) | - Nie, nie. | ≤ 22 | - Nie, nie. | - Nie, nie. | ||
| Szerokość pasma | 850 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥400 | ¥160 | Szerokość pasma |
| 1300 nm | MHZ.KM | - Nie, nie. | - Nie, nie. | ¥800 | ¥500 | ||
| Zerowa długość fali rozproszenia | nm | 1300-1324 | ¥1302, ≤1322 |
- Nie, nie. | - Nie, nie. | 1295 zł, ≤1320 |
|
| Poziom zerowego nachylenia | nm | ≤ 0.092 | ≤ 0.091 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| PMD Maksymalna ilość włókien indywidualnych | ≤ 0.2 | ≤ 0.2 | - Nie, nie. | - Nie, nie. | ≤ 0.11 | ||
| Wartość łącza projektowego PMD | Ps (((nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali odcięcia włókna λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Długość fali kablowej λcc | nm | ≤ 1260 | ≤ 1260 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| MFD | 1310 nm | - Tak. | 9.2±0.4 | 9.2±0.4 | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| 1550 nm | - Tak. | 10.4±0.6 | 10.4±0.6 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Numeryczne Wymagania w zakresie: |
- Nie, nie. | - Nie, nie. | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| Średnia stopnia dwukierunkowego pomiaru) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Nieregularności w zakresie włókien długość i punkt |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Brak ciągłości | |||||||
| Zwrotne rozproszenie różnicy współczynnik |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Jednorodność tłumienia | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater rdzenia | - Tak. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Średnica okładzin | - Tak. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nieokrągłość powłoki | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Średnica powłoki | - Tak. | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| Powierzchnia błąd koncentryczny |
- Tak. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Nieokrągłość powłoki | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Błąd koncentryczności rdzenia/obudowy | - Tak. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Kręgosłup (radiusz) | - Tak. | ≤ 4 | ≤ 4 | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
