Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
  • Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy
Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy

Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy

Miejsce pochodzenia Chiny
Nazwa handlowa Fiberplan
Orzecznictwo ISO 9001; TÜV certificate; CE; RoHs
Numer modelu ADSS
Szczegóły produktu
Model:
ADSS
Instalacja:
Samonośne
Kolor:
Czarny, dostosowany
Temperatura pracy:
-40°C do +70°C
Średnica zewnętrzna:
12,5
Rozpiętość:
100-1000 metrów
Materiał:
Przędza FRP+Armid
Średnica kabla:
8-20 mm
Rodzaj włókna:
Tryb jednomodowy/wielomodowy
Odporność na ogień:
- Tak, proszę.
Materiał kurtki:
PE/LSZH/HDPE
Struktura:
Włóczniane przewody
Odporność na promienie UV:
- Tak, proszę.
Waga:
100-500 kg/km
Warunki płatności i wysyłki
Minimalne zamówienie
1km
Cena
negotiable
Szczegóły pakowania
Drewniany bęben
Czas dostawy
5-8 dni roboczych
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply
5000 km miesięcznie
Opis produktu

Podwójny płaszcz z przędzy kevlarową wzmacniający samodzielny kabel ADSS włókno

Kabel optyczny



Opis

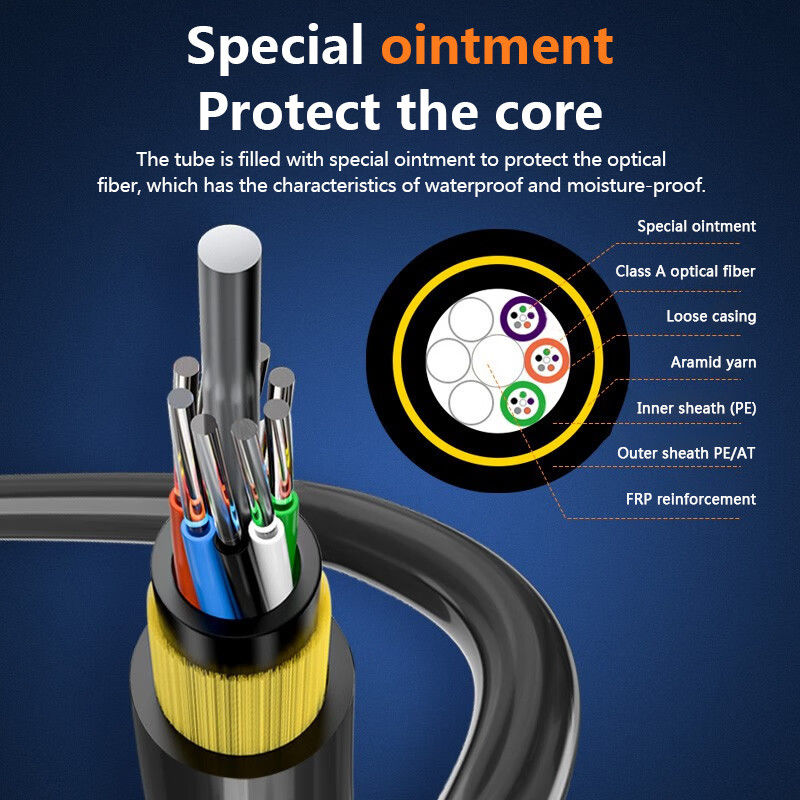

Kabel ADSS wykorzystuje luźną strukturę rur zawierającą włókna w tworzywach sztucznych o wysokim modulu.

zawierają wodoodporny związek wypełniający i są rozmieszczone wokół włókna wzmocnionego tworzywa sztucznego (FRP),

Zespół ten tworzy kompaktowe, okrągłe rdzeń.

Następnie nakładana jest warstwa przędzy aramidowej.

Kabel jest wykończony zewnętrzną osłoną PE lub AT.



Zastosowanie

1 Projekty kabli ADSS uwzględniają specyfikę istniejących linii powietrznych.

2 Wyroby PE zewnętrzne są stosowane do linii o napięciu poniżej 110 kV; wyroby AT do linii o napięciu 110 kV i wyższym.

3 Dostosowane do potrzeb ilości aramidu i techniki wiązania pasów spełniają wymagania różnych przedziałów.



Charakterystyka

• Można go zainstalować bez wyłączenia zasilania, zapewniając nieprzerwaną pracę.

• Lekkie i o małej średnicy, minimalizujące obciążenia związane z lodem, wiatrem oraz obciążeniami wieży/przęsienia.

• Zaprojektowany do trwania 30 lat, zapewniając dłuższą niezawodność.

• Wykazuje doskonałą wytrzymałość na rozciąganie i działanie w temperaturze.



Szczegóły dotyczące konstrukcji kabli

Liczba włókien Rdzeń 24-144
Wiązka wypełniająca 20,0 mm
Bariera wilgotności System blokowania wody
Członek centralnej siły materiał FRP/FRP z PE
wielkość 20,1 mm
Wypełnianie rur Związek do napełniania rur
wypełniacz Rurka PP/rurka PVC
Wewnętrzna osłona materiał PE
Rurka luźna materiał PBT
średnica F2.2mm (wewnętrzny/wewnętrzny)
Obudowa zewnętrzna materiał PE/HDPE
średnica 11±0,2 mm

Kolor włókien

Liczba włókien 8

rdzenia na rurkę

 1 2 3 4 5 6
Niebieski Pomarańczowy Zielona Brązowy Szary Biały
7 8 9 10 11 12
Czerwony Czarne Żółty Violet Różowa Akwa
Kolor 13~24 będzie oznaczony czarnym tracerem.

Kable Charakterystyka mechaniczna

rdzeń Średnica kabla Waga
2 rdzenia do 60 rdzenia 12±0,2 mm 140±3 kg/km
72 rdzenia 13±0,2 mm 190 ± 3 kg/km
96 rdzenia 140,5±0,2 mm 220±3 kg/km
144 rdzeń 160,5±0,2 mm 240±3 kg/km
Rec.daily max. working tension (Dzienne maks. napięcie robocze) 88kN
Maks. dopuszczalne napięcie robocze 32.7KN
Moduł elastyczności 37KN/mm2
Min. promienie zgięcia ((mm) Operacja 240 mm
Instalacja 390 mm
Dodatkowe obciążenie Obciążenie dodatkowe 0,5% ~ 0,7%
Lód 5 mm
Prędkość wiatru 35m/s

Charakterystyka włókna

Styl włókienny Jednostka SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
stan nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
osłabienie dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Nie, nie. - Nie, nie.
Depresja 1550 nm Ps/(nm*km) - Nie, nie. ≤ 18 - Nie, nie. - Nie, nie. Depresja
1625 nm Ps/(nm*km) - Nie, nie. ≤ 22 - Nie, nie. - Nie, nie. 　
Szerokość pasma 850 nm MHZ.KM - Nie, nie. - Nie, nie. ¥400 ¥160 Szerokość pasma
1300 nm MHZ.KM - Nie, nie. - Nie, nie. ¥800 ¥500 　
Zerowa długość fali rozproszenia nm 1300-1324 ¥1302,
≤1322		 - Nie, nie. - Nie, nie. 1295 zł,
≤1320
Poziom zerowego nachylenia nm ≤ 0.092 ≤ 0.091 - Nie, nie. - Nie, nie. - Nie, nie.
PMD Maksymalna ilość włókien indywidualnych 　 ≤ 0.2 ≤ 0.2 - Nie, nie. - Nie, nie. ≤ 0.11
Wartość łącza projektowego PMD Ps(nm2*k
m)		 ≤ 0.12 ≤ 0.08 - Nie, nie. - Nie, nie. - Nie, nie.
Długość fali odcięcia włókna λc nm ¥ 1180,
≤1330		 ¥1180,
≤1330		 - Nie, nie. - Nie, nie. - Nie, nie.
Włókno kablowe
długość fali λcc		 nm ≤ 1260 ≤ 1260 - Nie, nie. - Nie, nie. - Nie, nie.
MFD 1310 nm - Tak. 9.2±0.4 9.2±0.4 - Nie, nie. - Nie, nie. - Nie, nie.
1550 nm - Tak. 10.4±0.8 10.4±0.8 - Nie, nie. - Nie, nie. - Nie, nie.
Numeryczne
Wymagania w zakresie:		 　 - Nie, nie. - Nie, nie. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Średnia stopnia dwukierunkowego
pomiaru)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Nieregularności w zakresie włókien
długość i punkt		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Brak ciągłości
Zwrotne rozproszenie różnicy
współczynnik		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Jednorodność tłumienia dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater rdzenia - Tak. 　 　 50±1.0 62.5±2.5 50±1.0
Średnica okładzin - Tak. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Nieokrągłość powłoki % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Średnica powłoki - Tak. 242±7 242±7 242±7 242±7 242±7
Powierzchnia
błąd koncentryczny		 - Tak. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Nieokrągłość powłoki % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Błąd koncentryczności rdzenia/obudowy - Tak. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Kręgosłup (radiusz) - Tak. ≤ 4 ≤ 4 - Nie, nie. - Nie, nie. - Nie, nie.



Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy 0Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy 1Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy 2Podwójny płaszcz z przędzy kevlarową wzmacniający samonośny kabel ADSS Kabel światłowodowy 3
